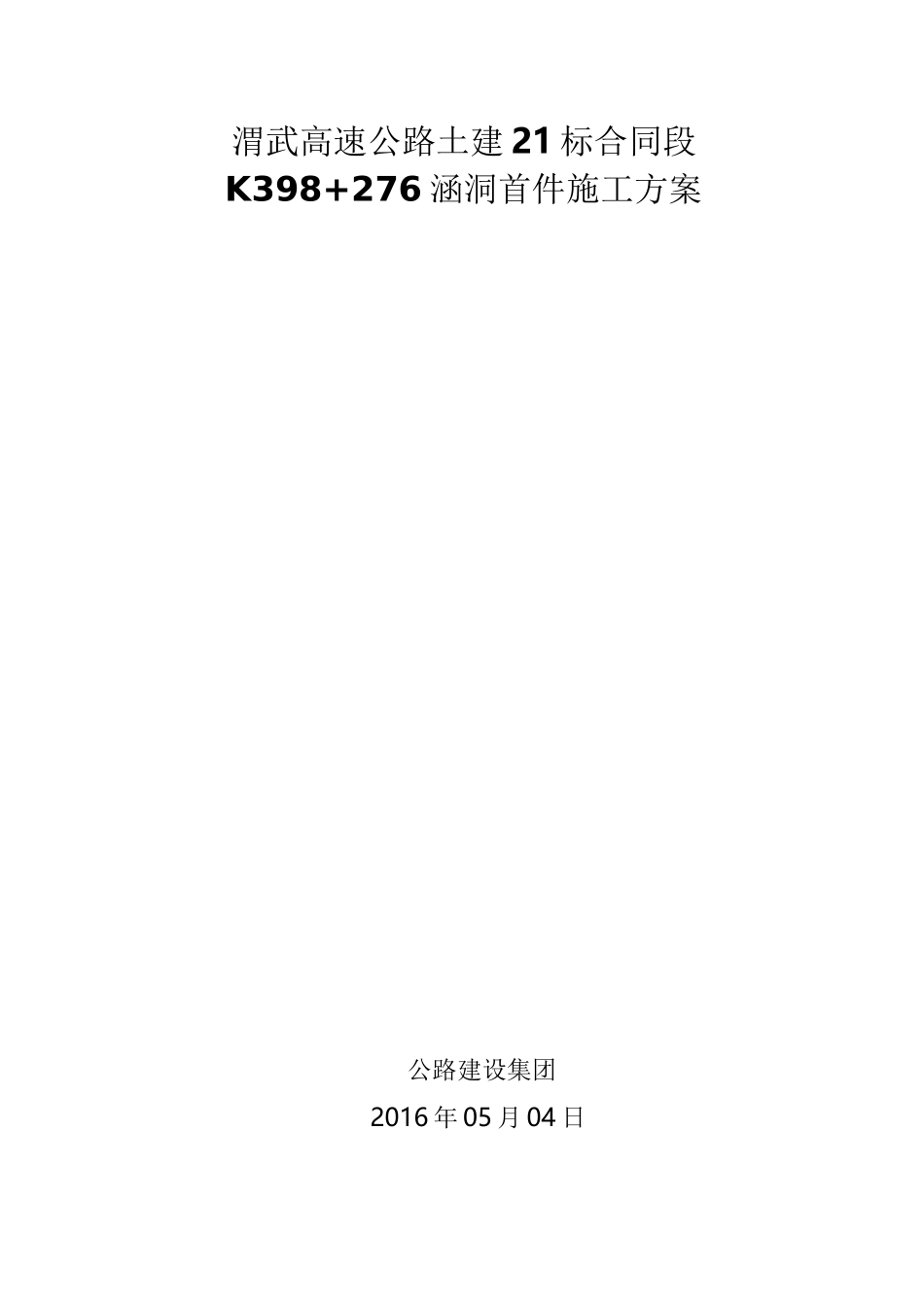

渭武高速公路土建 21 标合同段K398+276 涵洞首件施工方案公路建设集团2016 年 05 月 04 日工程概况1.工程简介该涵洞位于里程 K398+276，为 1-4m 钢筋混凝土盖板涵,涵洞中线与道路中法线夹角 90 度。纵断面长 48.24m,洞身设计宽 6.2m。地基承载力不得低于 300Kpa，若承载力达不到，采用 5%水泥稳定砂砾换填。洞口形式为进口、出口八字墙。本涵盖板布置方式为：75+33X100+75，下部采用分离式基础。支撑梁每隔 200cm 设置一个，若正好在涵洞伸缩缝处，可适当左右调整，全涵共设支撑梁 18 根，本涵通道铺装采用 40cm 厚的 C20 现浇混凝土。2.首件目标通过 K398+276 涵洞首件的施工，取得相关的技术参数，确定拟定的施工方案可行性，为后续涵洞施工总结相关经验；通过首件工程施工的特点来确认最优秀的施工工艺和施工组织。二、施工准备图纸审核，了解设计意图，根据现场实际情况确定施工方案，布置施工场地。场地清表，整理场地，修建好便道，挖好排水沟，确保主体施工顺利开展。1.测量本工程使用全站仪准确放样涵洞基础，在木桩上用小钉子准确定出涵洞中心轴线及涵洞中心点位。每个点用十字桩放出护桩，并做好标记以利于桩位的保护。在施工过程中经常进行复测，防止桩位偏移。2.材料做好砂、石、水泥、施工用水、钢筋等原材料的取样送检工作，确定砂浆、混凝土的配合比。3.人员配备一、主要管理人员序号职务及岗位人数（人）备注1周长胜项目总工12明工程部长13袁立测量组长14钟海松试验室主任15新权安质部长16毅技术员17卫技术员18王海宏技术员1一、施工作业人员序号施工队人数（人）4.机械设备配备K398+276 盖板涵施工计划配备以下机械设备:序号机械种类型号数量备注1挖机2201 台2装载机1 台3电焊机2 台4压路机20T1 台5自卸车4 台6汽车吊20T1 台7发电机200Kw1 台三、施工进度计划该涵洞计划开工日期 2016 年 05 月 15 日,完成日期为 2016 年 6月 30 日。施工时间为 45 个工作日。为了确保工期，合理统筹安排，确保按时完工,为后续工程提供进度节点控制保证合理的施工时间。四、施工工艺与方法基础开挖以挖掘机为主、人工配合，台身、基础为 C25 混凝土浇筑，盖板预制安装。施工工艺流程：测量放样--场地布置--基础开挖--基础换填浇筑--浇筑墙身--现浇台帽--预制盖板安装--出入口八字墙施工--防水层施工--涵背回填。施工工艺流程见下图：盖板涵施工工艺流程图1.涵洞基础本涵原地面标高实测为 1042...
