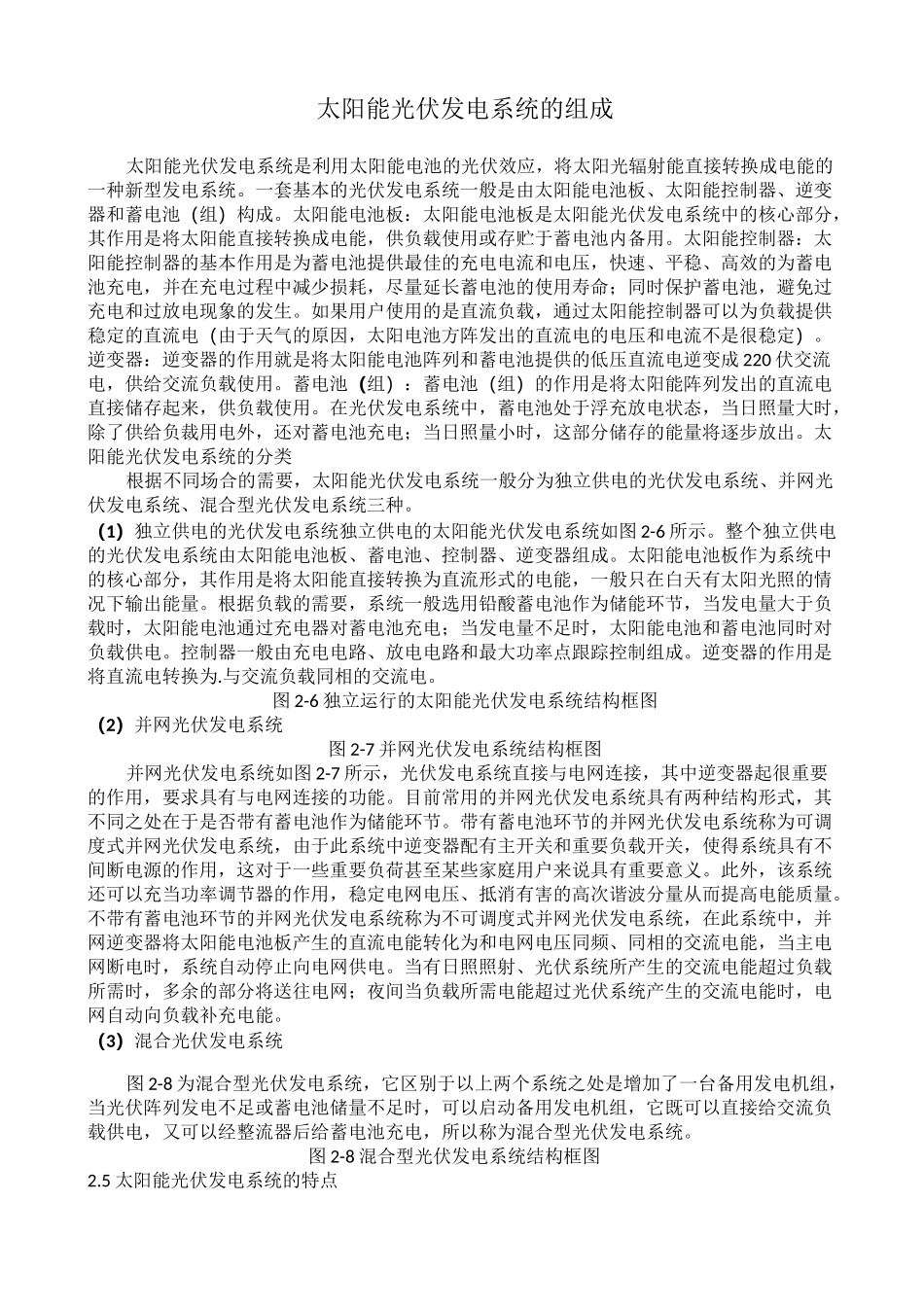

太阳能光伏发电系统的组成太阳能光伏发电系统是利用太阳能电池的光伏效应，将太阳光辐射能直接转换成电能的一种新型发电系统。一套基本的光伏发电系统一般是由太阳能电池板、太阳能控制器、逆变器和蓄电池（组）构成。太阳能电池板：太阳能电池板是太阳能光伏发电系统中的核心部分，其作用是将太阳能直接转换成电能，供负载使用或存贮于蓄电池内备用。太阳能控制器：太阳能控制器的基本作用是为蓄电池提供最佳的充电电流和电压，快速、平稳、高效的为蓄电池充电，并在充电过程中减少损耗，尽量延长蓄电池的使用寿命；同时保护蓄电池，避免过充电和过放电现象的发生。如果用户使用的是直流负载，通过太阳能控制器可以为负载提供稳定的直流电（由于天气的原因，太阳电池方阵发出的直流电的电压和电流不是很稳定）。逆变器：逆变器的作用就是将太阳能电池阵列和蓄电池提供的低压直流电逆变成 220 伏交流电，供给交流负载使用。蓄电池（组）：蓄电池（组）的作用是将太阳能阵列发出的直流电直接储存起来，供负载使用。在光伏发电系统中，蓄电池处于浮充放电状态，当日照量大时，除了供给负裁用电外，还对蓄电池充电；当日照量小时，这部分储存的能量将逐步放出。太阳能光伏发电系统的分类根据不同场合的需要，太阳能光伏发电系统一般分为独立供电的光伏发电系统、并网光伏发电系统、混合型光伏发电系统三种。（1）独立供电的光伏发电系统独立供电的太阳能光伏发电系统如图 2-6 所示。整个独立供电的光伏发电系统由太阳能电池板、蓄电池、控制器、逆变器组成。太阳能电池板作为系统中的核心部分，其作用是将太阳能直接转换为直流形式的电能，一般只在白天有太阳光照的情况下输出能量。根据负载的需要，系统一般选用铅酸蓄电池作为储能环节，当发电量大于负载时，太阳能电池通过充电器对蓄电池充电；当发电量不足时，太阳能电池和蓄电池同时对负载供电。控制器一般由充电电路、放电电路和最大功率点跟踪控制组成。逆变器的作用是将直流电转换为.与交流负载同相的交流电。图 2-6 独立运行的太阳能光伏发电系统结构框图（2）并网光伏发电系统图 2-7 并网光伏发电系统结构框图并网光伏发电系统如图 2-7 所示，光伏发电系统直接与电网连接，其中逆变器起很重要的作用，要求具有与电网连接的功能。目前常用的并网光伏发电系统具有两种结构形式，其不同之处在于是否带有蓄电池作为储能环节。带有蓄电池环节的并网光伏发电系统称为可调度式并网光伏发...
