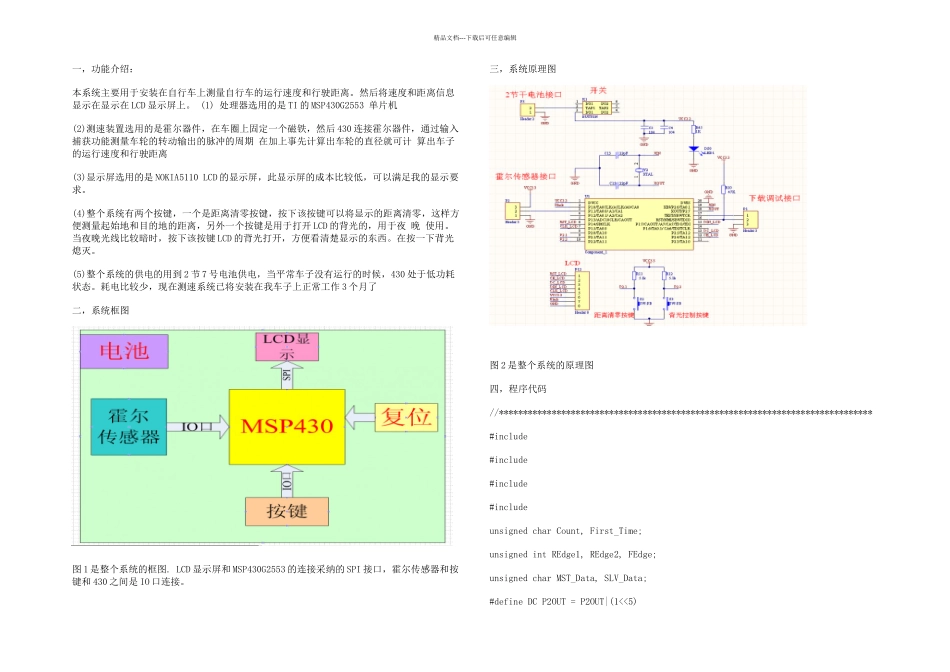

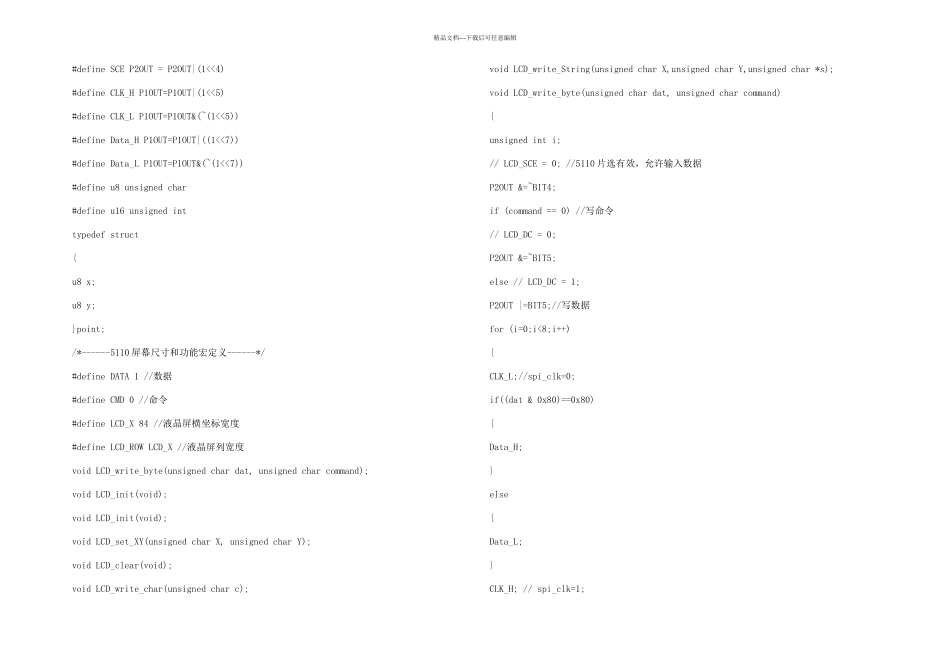

精品文档---下载后可任意编辑一，功能介绍：本系统主要用于安装在自行车上测量自行车的运行速度和行驶距离。然后将速度和距离信息显示在显示在 LCD 显示屏上。 (1) 处理器选用的是 TI 的 MSP430G2553 单片机(2)测速装置选用的是霍尔器件，在车圈上固定一个磁铁，然后 430 连接霍尔器件，通过输入捕获功能测量车轮的转动输出的脉冲的周期 在加上事先计算出车轮的直径就可计 算出车子的运行速度和行驶距离(3)显示屏选用的是 NOKIA5110 LCD 的显示屏，此显示屏的成本比较低，可以满足我的显示要求。(4)整个系统有两个按键，一个是距离清零按键，按下该按键可以将显示的距离清零，这样方便测量起始地和目的地的距离，另外一个按键是用于打开 LCD 的背光的，用于夜 晚 使用。当夜晚光线比较暗时，按下该按键 LCD 的背光打开，方便看清楚显示的东西。在按一下背光熄灭。(5)整个系统的供电的用到 2 节 7 号电池供电，当平常车子没有运行的时候，430 处于低功耗状态。耗电比较少，现在测速系统已将安装在我车子上正常工作 3 个月了二，系统框图图 1 是整个系统的框图. LCD 显示屏和 MSP430G2553 的连接采纳的 SPI 接口，霍尔传感器和按键和 430 之间是 IO 口连接。三，系统原理图图 2 是整个系统的原理图四，程序代码//******************************************************************************#include#include#include#includeunsigned char Count, First_Time;unsigned int REdge1, REdge2, FEdge;unsigned char MST_Data, SLV_Data;#define DC P2OUT = P2OUT|(1<<5)精品文档---下载后可任意编辑#define SCE P2OUT = P2OUT|(1<<4)#define CLK_H P1OUT=P1OUT|(1<<5)#define CLK_L P1OUT=P1OUT&(~(1<<5))#define Data_H P1OUT=P1OUT|((1<<7))#define Data_L P1OUT=P1OUT&(~(1<<7))#define u8 unsigned char#define u16 unsigned inttypedef struct{u8 x;u8 y;}point;/*------5110 屏幕尺寸和功能宏定义------*/#define DATA 1 //数据#define CMD 0 //命令#define LCD_X 84 //液晶屏横坐标宽度#define LCD_ROW LCD_X //液晶屏列宽度void LCD_write_byte(unsigned char dat, unsigned char command);void LCD_init(void);void LCD_init(void);void LCD_set_XY(unsigned char X, unsigned char Y);void LCD_clear(void);void LCD_write_...
