MW变压器纵差动保护设计

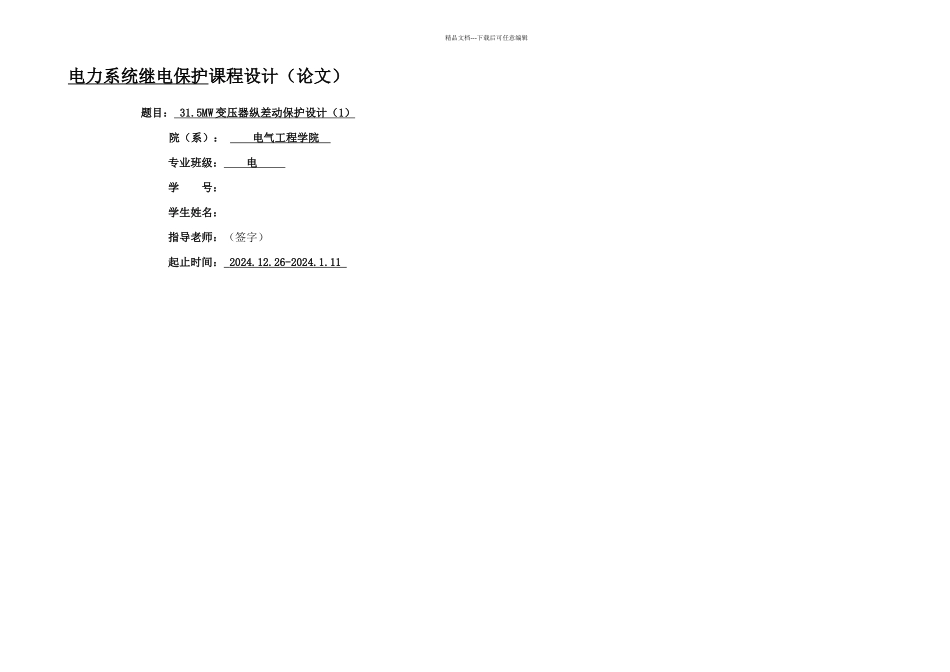

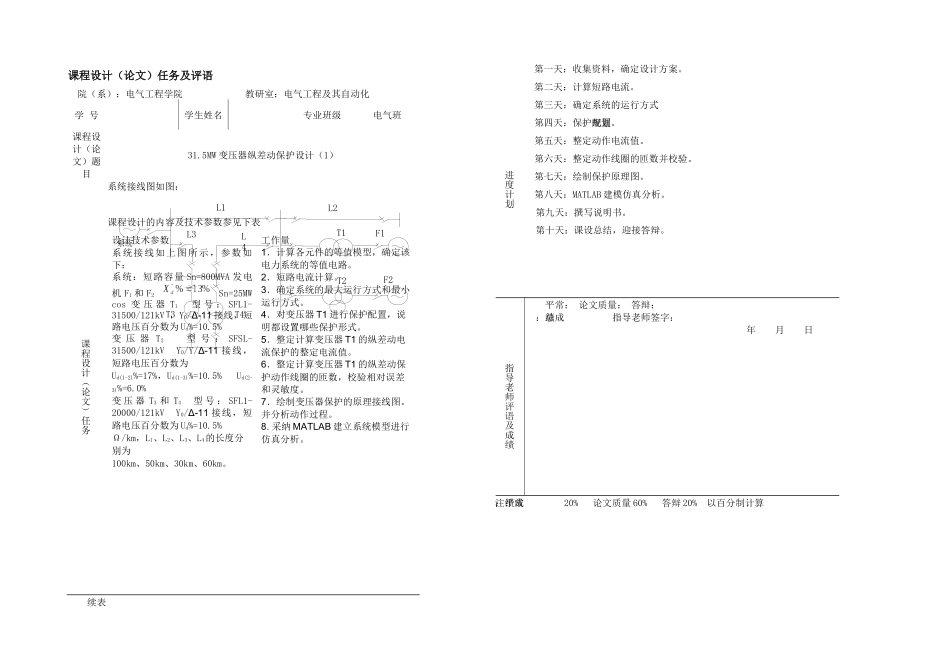

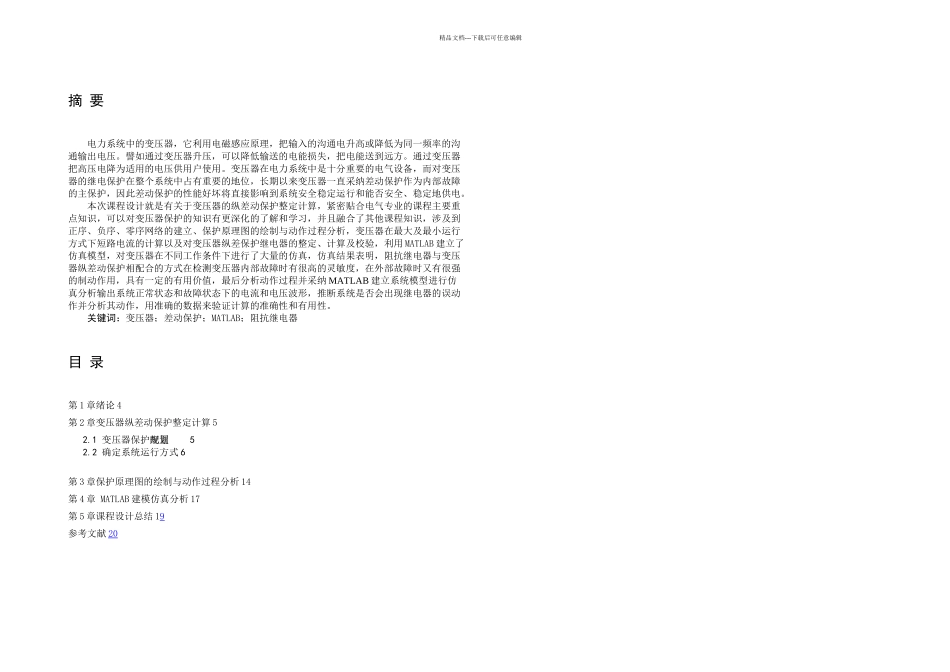

精品文档---下载后可任意编辑电力系统继电保护课程设计（论文）题目： 31.5MW 变压器纵差动保护设计（ 1 ） 院（系）： 电气工程学院 专业班级： 电 学 号：学生姓名：指导老师：（签字）起止时间： 2024.12.26-2024.1.11 系统L1L2L3L4T1T2F1F2T3T4课程设计（论文）任务及评语院（系）：电气工程学院 教研室：电气工程及其自动化学 号学生姓名专业班级电气班课程设计（论文）题目31.5MW 变压器纵差动保护设计（1）课程设计（论文）任务系统接线图如图：课程设计的内容及技术参数参见下表设计技术参数工作量系统接线如上图所示，参数如下：系统：短路容量 Sn=800MVA 发电机 F1 和 F2 Sn=25MW cos 变 压 器 T1 型 号 ： SFL1-31500/121kV ，Y0/Δ-11 接线，短路电压百分数为 Ud%=10.5%变 压 器 T2 型 号 ： SFSL-31500/121kV Y0/Y/Δ-11 接线，短路电压百分数为Ud(1-2)%=17%，Ud(1-3)%=10.5% Ud(2-3)%=6.0%变 压 器 T3 和 T4 型 号 ： SFL1-20000/121kV Y0/Δ-11 接线，短路电压百分数为 Ud%=10.5%Ω/km，L1、L2、L3、L4的长度分别为100km、50km、30km、60km。1．计算各元件的等值模型，确定该电力系统的等值电路。2．短路电流计算。3．确定系统的最大运行方式和最小运行方式。4．对变压器 T1 进行保护配置，说明都设置哪些保护形式。5．整定计算变压器 T1 的纵差动电流保护的整定电流值。6．整定计算变压器 T1 的纵差动保护动作线圈的匝数，校验相对误差和灵敏度。7．绘制变压器保护的原理接线图。并分析动作过程。8. 采纳 MATLAB 建立系统模型进行仿真分析。续表进度计划第一天：收集资料，确定设计方案。第二天：计算短路电流。第三天：确定系统的运行方式第四天：保护规划配置。第五天：整定动作电流值。第六天：整定动作线圈的匝数并校验。第七天：绘制保护原理图。第八天：MATLAB 建模仿真分析。第九天：撰写说明书。第十天：课设总结，迎接答辩。指导老师评语及成绩平常： 论文质量： 答辩：总成绩： 指导老师签字： 年 月 日注：成绩：平常20% 论文质量 60% 答辩 20% 以百分制计算精品文档---下载后可任意编辑摘 要电力系统中的变压器，它利用电磁感应原理，把输入的沟通电升高或降低为同一频率的沟通输出电压。譬如通过变压器升压，可以降低输送的电能损失，把电能送到远方。通过变压器把高压电降为适用的电压供用户使用。变压器在电力系统中是十分重要的电...
