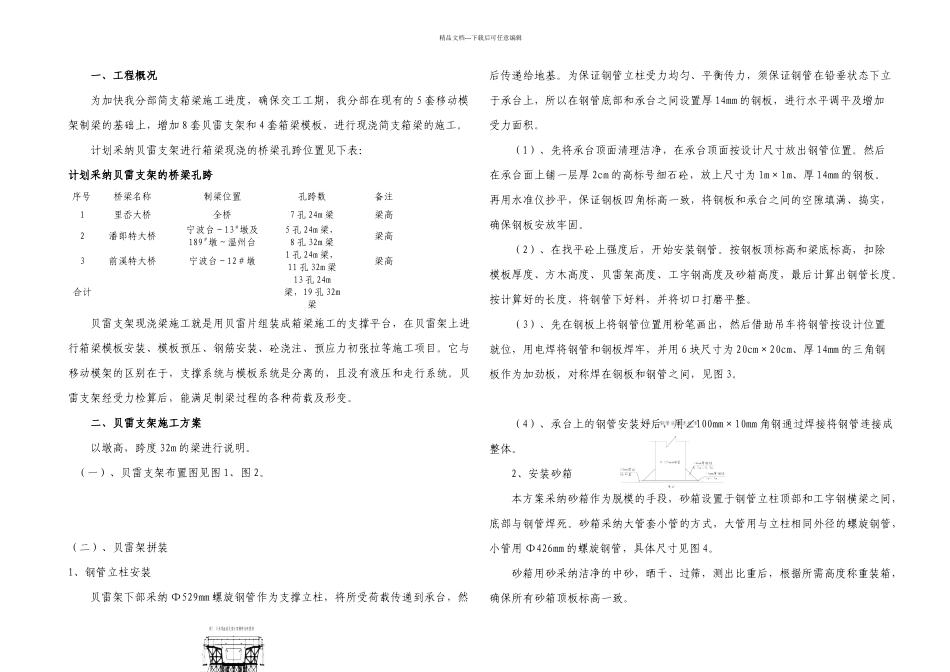

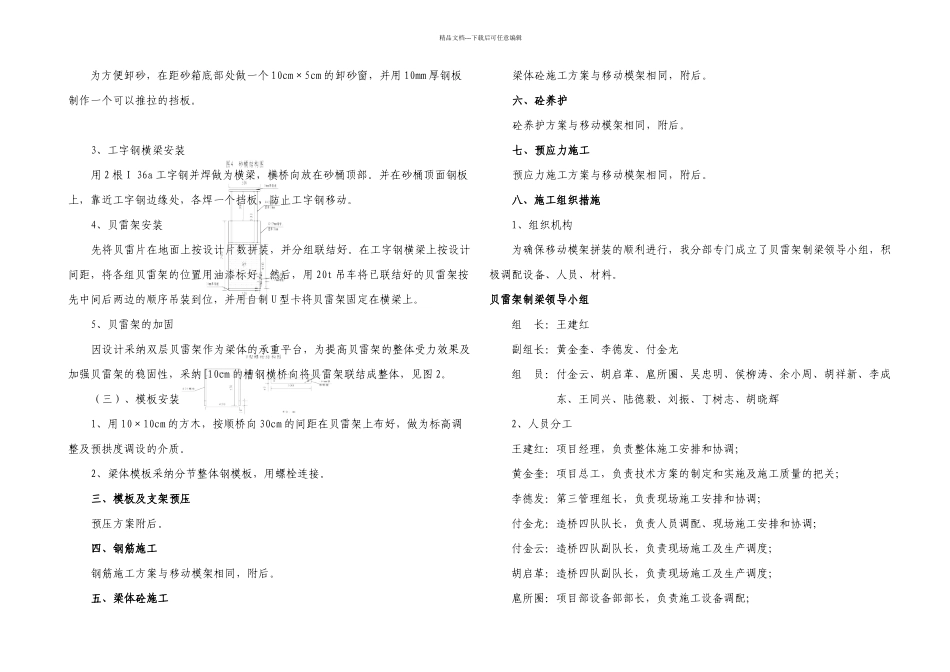

精品文档---下载后可任意编辑一、工程概况为加快我分部简支箱梁施工进度,确保交工工期,我分部在现有的 5 套移动模架制梁的基础上,增加 8 套贝雷支架和 4 套箱梁模板,进行现浇简支箱梁的施工。计划采纳贝雷支架进行箱梁现浇的桥梁孔跨位置见下表:计划采纳贝雷支架的桥梁孔跨序号桥梁名称制梁位置孔跨数备注1里岙大桥全桥7 孔 24m 梁梁高2潘郎特大桥宁波台~13#墩及189#墩~温州台5 孔 24m 梁,8 孔 32m 梁梁高3前溪特大桥宁波台~12#墩1 孔 24m 梁,11 孔 32m 梁梁高合计13 孔 24m梁,19 孔 32m梁贝雷支架现浇梁施工就是用贝雷片组装成箱梁施工的支撑平台,在贝雷架上进行箱梁模板安装、模板预压、钢筋安装、砼浇注、预应力初张拉等施工项目。它与移动模架的区别在于,支撑系统与模板系统是分离的,且没有液压和走行系统。贝雷支架经受力检算后,能满足制梁过程的各种荷载及形变。二、贝雷支架施工方案以墩高,跨度 32m 的梁进行说明。(一)、贝雷支架布置图见图 1、图 2。(二)、贝雷架拼装1、钢管立柱安装贝雷架下部采纳 Φ529mm 螺旋钢管作为支撑立柱,将所受荷载传递到承台,然后传递给地基。为保证钢管立柱受力均匀、平衡传力,须保证钢管在铅垂状态下立于承台上,所以在钢管底部和承台之间设置厚 14mm 的钢板,进行水平调平及增加受力面积。(1)、先将承台顶面清理洁净,在承台顶面按设计尺寸放出钢管位置。然后在承台面上铺一层厚 2cm 的高标号细石砼,放上尺寸为 1m×1m、厚 14mm 的钢板。再用水准仪抄平,保证钢板四角标高一致,将钢板和承台之间的空隙填满、捣实,确保钢板安放牢固。(2)、在找平砼上强度后,开始安装钢管。按钢板顶标高和梁底标高,扣除模板厚度、方木高度、贝雷架高度、工字钢高度及砂箱高度,最后计算出钢管长度。按计算好的长度,将钢管下好料,并将切口打磨平整。(3)、先在钢板上将钢管位置用粉笔画出,然后借助吊车将钢管按设计位置就位,用电焊将钢管和钢板焊牢,并用 6 块尺寸为 20cm×20cm、厚 14mm 的三角钢板作为加劲板,对称焊在钢板和钢管之间,见图 3。(4)、承台上的钢管安装好后,用∠100mm×10mm 角钢通过焊接将钢管连接成整体。2、安装砂箱本方案采纳砂箱作为脱模的手段,砂箱设置于钢管立柱顶部和工字钢横梁之间,底部与钢管焊死。砂箱采纳大管套小管的方式,大管用与立柱相同外径的螺旋钢管,小管用 Φ426mm 的螺旋钢管,具体尺寸见...
