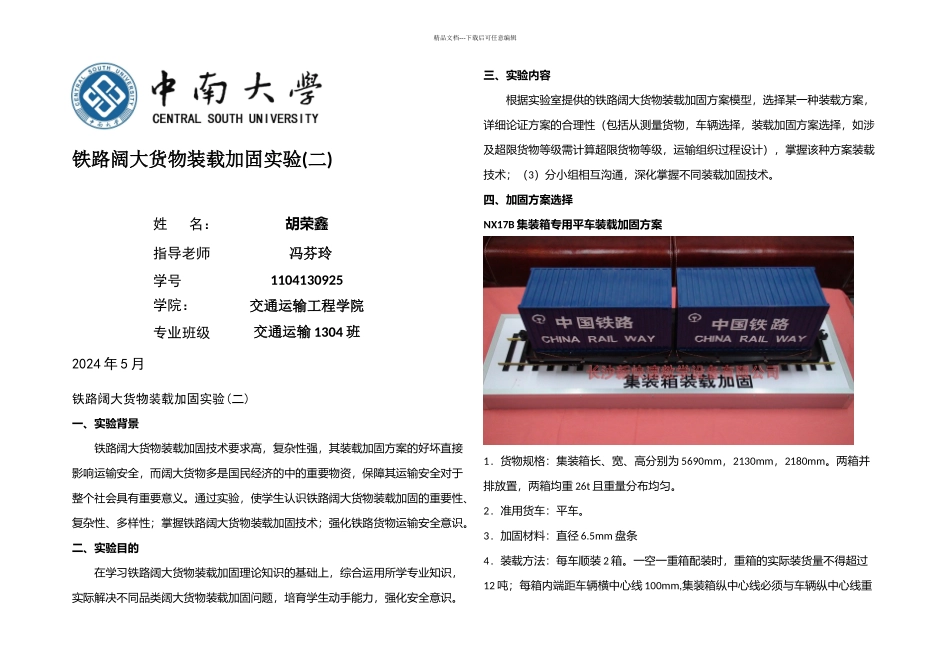

NXB集装箱专用平车装载加固方案_第1页
1/3

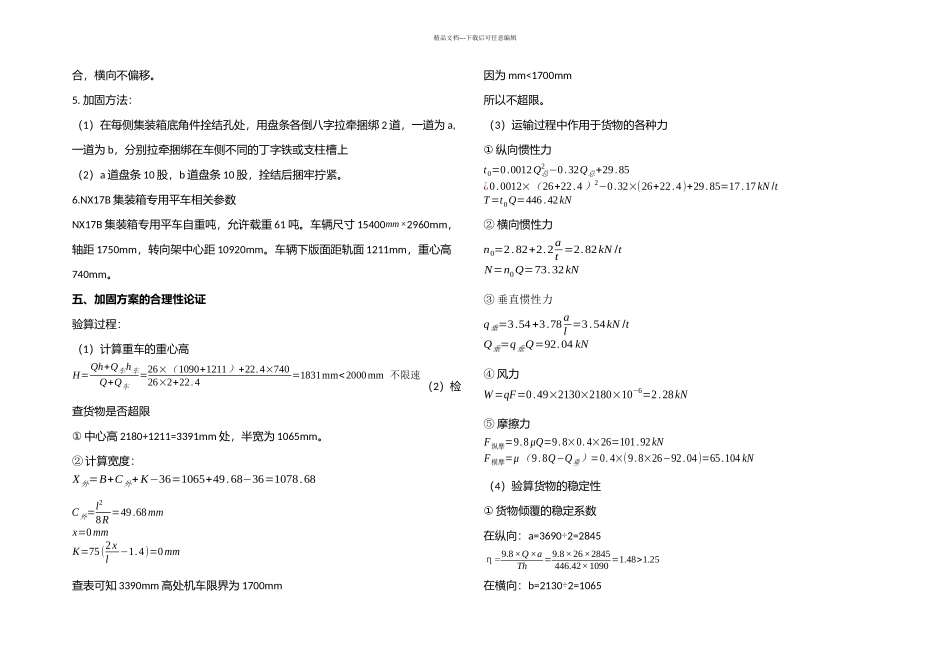

NXB集装箱专用平车装载加固方案_第2页
2/3

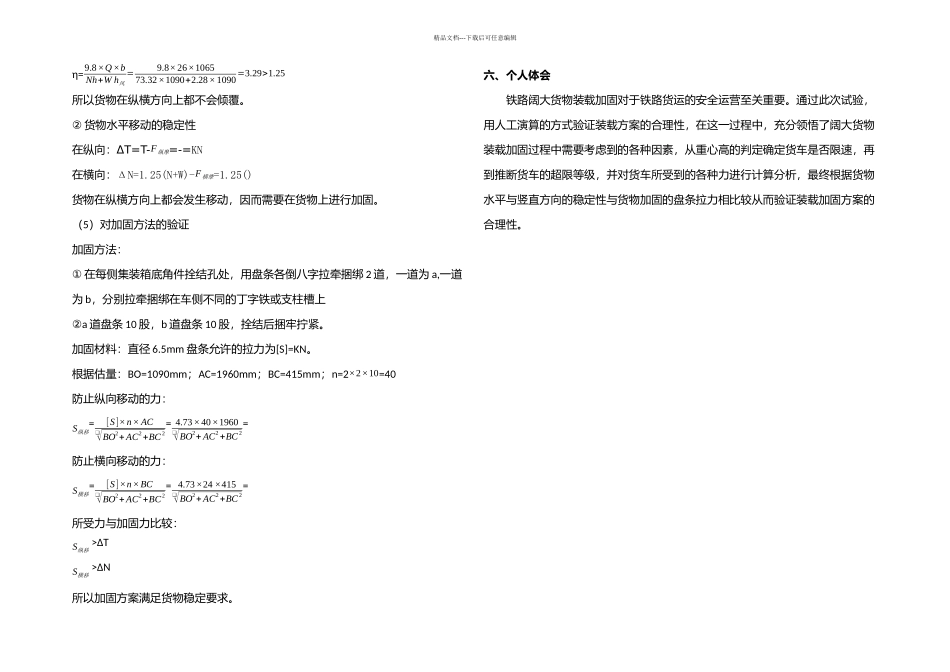

NXB集装箱专用平车装载加固方案_第3页
3/3
精品文档---下载后可任意编辑铁路阔大货物装载加固实验(二)姓 名:胡荣鑫指导老师冯芬玲学号学院:1104130925交通运输工程学院专业班级交通运输 1304 班2024 年 5 月铁路阔大货物装载加固实验(二)一、实验背景铁路阔大货物装载加固技术要求高,复杂性强,其装载加固方案的好坏直接影响运输安全,而阔大货物多是国民经济的中的重要物资,保障其运输安全对于整个社会具有重要意义。通过实验,使学生认识铁路阔大货物装载加固的重要性、复杂性、多样性;掌握铁路阔大货物装载加固技术;强化铁路货物运输安全意识。二、实验目的在学习铁路阔大货物装载加固理论知识的基础上,综合运用所学专业知识,实际解决不同品类阔大货物装载加固问题,培育学生动手能力,强化安全意识。三、实验内容根据实验室提供的铁路阔大货物装载加固方案模型,选择某一种装载方案,详细论证方案的合理性(包括从测量货物,车辆选择,装载加固方案选择,如涉及超限货物等级需计算超限货物等级,运输组织过程设计),掌握该种方案装载技术;(3)分小组相互沟通,深化掌握不同装载加固技术。四、加固方案选择NX17B 集装箱专用平车装载加固方案1.货物规格:集装箱长、宽、高分别为 5690mm,2130mm,2180mm。两箱并排放置,两箱均重 26t 且重量分布均匀。2.准用货车:平车。3.加固材料:直径 6.5mm 盘条4.装载方法:每车顺装 2 箱。一空一重箱配装时,重箱的实际装货量不得超过12 吨;每箱内端距车辆横中心线 100mm,集装箱纵中心线必须与车辆纵中心线重精品文档---下载后可任意编辑合,横向不偏移。5. 加固方法:(1)在每侧集装箱底角件拴结孔处,用盘条各倒八字拉牵捆绑 2 道,一道为 a,一道为 b,分别拉牵捆绑在车侧不同的丁字铁或支柱槽上(2)a 道盘条 10 股,b 道盘条 10 股,拴结后捆牢拧紧。6.NX17B 集装箱专用平车相关参数NX17B 集装箱专用平车自重吨,允许载重 61 吨。车辆尺寸 15400mm×2960mm,轴距 1750mm,转向架中心距 10920mm。车辆下版面距轨面 1211mm,重心高740mm。五、加固方案的合理性论证验算过程:(1)计算重车的重心高H=Qh+Q车h车Q+Q车=26×(1090+1211)+22.4×74026×2+22.4=1831mm<2000mm 不限速(2)检查货物是否超限① 中心高 2180+1211=3391mm 处,半宽为 1065mm。② 计算宽度:X外=B+C外+ K−36=1065+49.68−36=1078.68C外=l28R =49.68mmx=0mmK=75(2xl−1.4)=0mm查表可知 3390mm 高处机车限界...
