OSPF协议详解分析

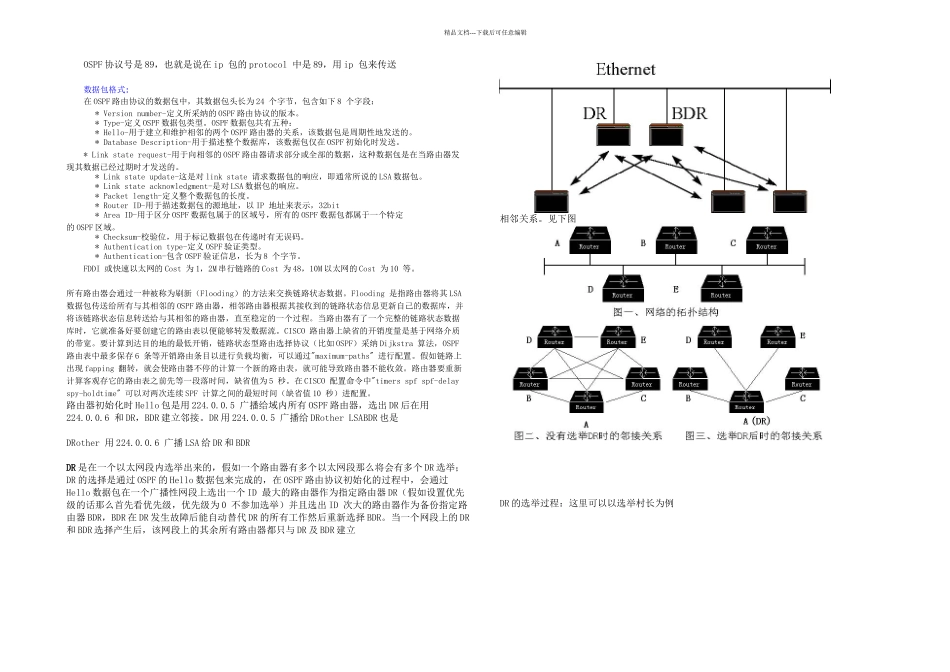

精品文档---下载后可任意编辑OSPF 协议号是 89，也就是说在 ip 包的 protocol 中是 89，用 ip 包来传送数据包格式: 在 OSPF 路由协议的数据包中，其数据包头长为 24 个字节，包含如下 8 个字段：* Version number-定义所采纳的 OSPF 路由协议的版本。* Type-定义 OSPF 数据包类型。OSPF 数据包共有五种：* Hello-用于建立和维护相邻的两个 OSPF 路由器的关系，该数据包是周期性地发送的。* Database Description-用于描述整个数据库，该数据包仅在 OSPF 初始化时发送。* Link state request-用于向相邻的 OSPF 路由器请求部分或全部的数据，这种数据包是在当路由器发现其数据已经过期时才发送的。* Link state update-这是对 link state 请求数据包的响应，即通常所说的 LSA 数据包。* Link state acknowledgment-是对 LSA 数据包的响应。* Packet length-定义整个数据包的长度。* Router ID-用于描述数据包的源地址，以 IP 地址来表示，32bit * Area ID-用于区分 OSPF 数据包属于的区域号，所有的 OSPF 数据包都属于一个特定的 OSPF 区域。* Checksum-校验位，用于标记数据包在传递时有无误码。* Authentication type-定义 OSPF 验证类型。* Authentication-包含 OSPF 验证信息，长为 8 个字节。FDDI 或快速以太网的 Cost 为 1，2M 串行链路的 Cost 为 48，10M 以太网的 Cost 为 10 等。所有路由器会通过一种被称为刷新（Flooding）的方法来交换链路状态数据。Flooding 是指路由器将其 LSA数据包传送给所有与其相邻的 OSPF 路由器，相邻路由器根据其接收到的链路状态信息更新自己的数据库，并将该链路状态信息转送给与其相邻的路由器，直至稳定的一个过程。当路由器有了一个完整的链路状态数据库时，它就准备好要创建它的路由表以便能够转发数据流。CISCO 路由器上缺省的开销度量是基于网络介质的带宽。要计算到达目的地的最低开销，链路状态型路由选择协议（比如 OSPF）采纳 Dijkstra 算法，OSPF路由表中最多保存 6 条等开销路由条目以进行负载均衡，可以通过"maximum-paths" 进行配置。假如链路上出现 fapping 翻转，就会使路由器不停的计算一个新的路由表，就可能导致路由器不能收敛。路由器要重新计算客观存它的路由表之前先等一段落时间，缺省值为 5 秒。在 CISCO 配置命令中"timers spf spf-delay spy-holdtime" 可以对两次...
