PacketTracer建构CCNA实验攻略——终结篇

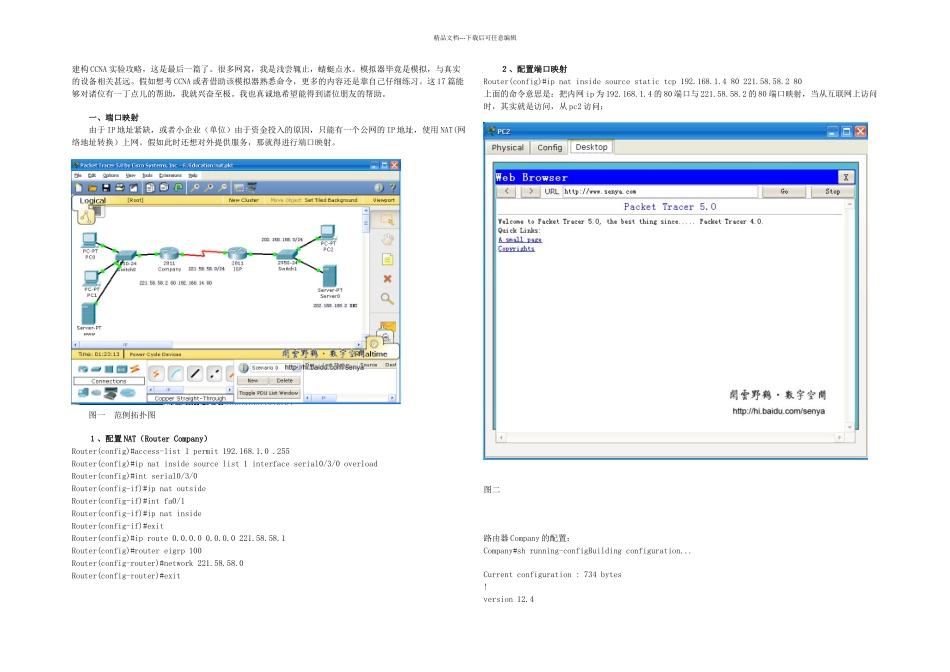

精品文档---下载后可任意编辑建构 CCNA 实验攻略，这是最后一篇了。很多网窝，我是浅尝辄止，蜻蜓点水。模拟器毕竟是模拟，与真实的设备相关甚远。假如想考 CCNA 或者借助该模拟器熟悉命令，更多的内容还是靠自己仔细练习。这 17 篇能够对诸位有一丁点儿的帮助，我就兴奋至极。我也真诚地希望能得到诸位朋友的帮助。 一、端口映射 由于 IP 地址紧缺，或者小企业（单位）由于资金投入的原因，只能有一个公网的 IP 地址，使用 NAT(网络地址转换）上网。假如此时还想对外提供服务，那就得进行端口映射。 图一 范例拓扑图 １、配置 NAT（Router Company）Router(config)#access-list 1 permit 192.168.1.0 .255Router(config)#ip nat inside source list 1 interface serial0/3/0 overloadRouter(config)#int serial0/3/0Router(config-if)#ip nat outsideRouter(config-if)#int fa0/1Router(config-if)#ip nat insideRouter(config-if)#exitRouter(config)#ip route 0.0.0.0 0.0.0.0 221.58.58.1Router(config)#router eigrp 100Router(config-router)#network 221.58.58.0Router(config-router)#exit ２、配置端口映射Router(config)#ip nat inside source static tcp 192.168.1.4 80 221.58.58.2 80上面的命令意思是：把内网 ip 为 192.168.1.4 的 80 端口与 221.58.58.2 的 80 端口映射，当从互联网上访问时，其实就是访问，从 pc2 访问：图二 路由器 Company 的配置：Company#sh running-configBuilding configuration...Current configuration : 734 bytes!version 12.4精品文档---下载后可任意编辑no service password-encryption!hostname Company!!!!!ip ssh version 1!!interface FastEthernet0/0no ip addressduplex autospeed autoshutdown!interface FastEthernet0/1ip address 192.168.1.1 255.255.255.0ip nat insideduplex autospeed auto!interface Serial0/3/0ip address 221.58.58.2 255.255.255.0ip nat outside!interface Vlan1no ip addressshutdown!router eigrp 100network 221.58.58.0auto-summary!ip nat inside source list 1 interface Serial0/3/0 overloadip nat inside source static tcp 192.168.1.4 80 221.58.58.2 80 ip classlessip route .0 0.0.0.0 221.58.58.1 !!access-l...
