pcie处理层协议中文详解

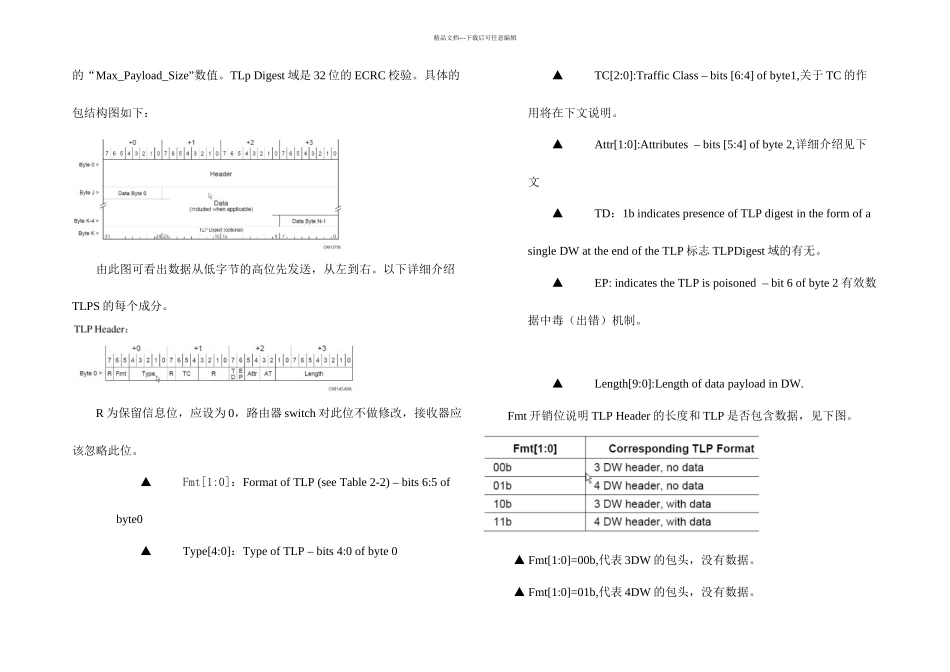

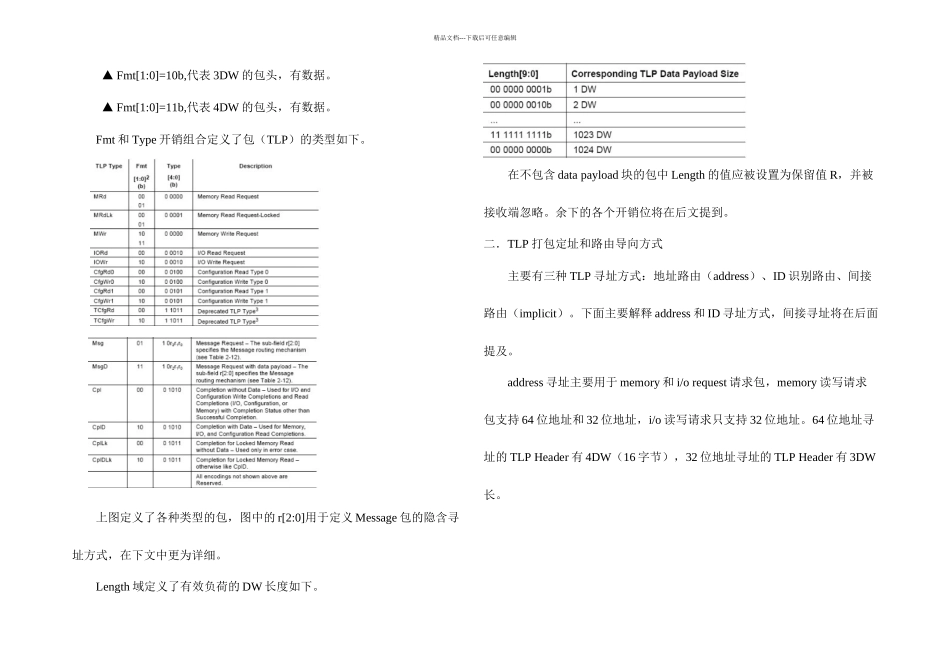

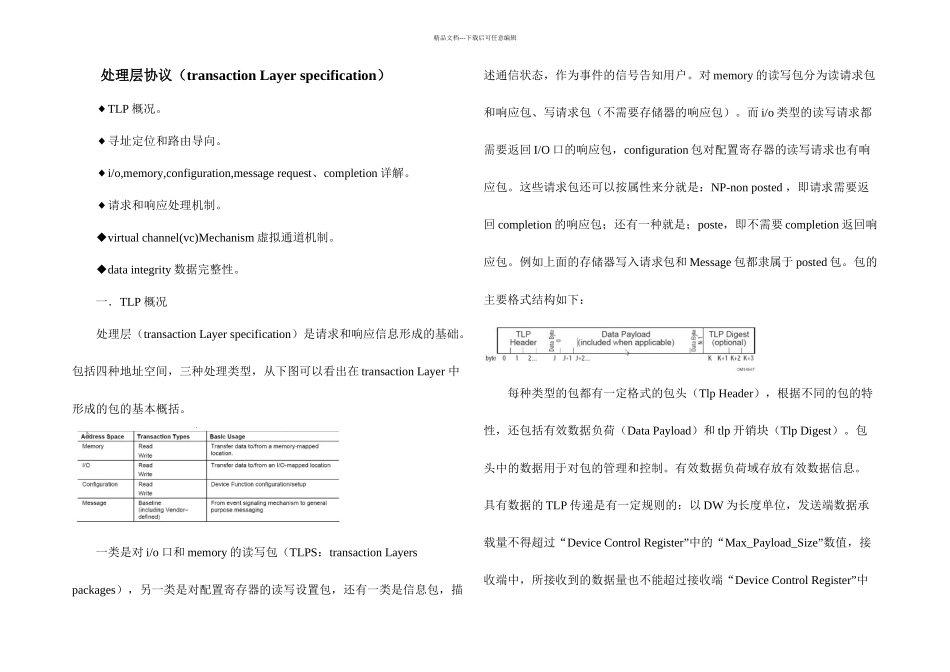

精品文档---下载后可任意编辑处理层协议（transaction Layer specification）◆TLP 概况。◆寻址定位和路由导向。◆i/o,memory,configuration,message request、completion 详解。◆请求和响应处理机制。◆virtual channel(vc)Mechanism 虚拟通道机制。◆data integrity 数据完整性。一．TLP 概况处理层（transaction Layer specification）是请求和响应信息形成的基础。包括四种地址空间，三种处理类型，从下图可以看出在 transaction Layer 中形成的包的基本概括。一类是对 i/o 口和 memory 的读写包（TLPS：transaction Layers packages），另一类是对配置寄存器的读写设置包，还有一类是信息包，描述通信状态，作为事件的信号告知用户。对 memory 的读写包分为读请求包和响应包、写请求包（不需要存储器的响应包）。而 i/o 类型的读写请求都需要返回 I/O 口的响应包，configuration 包对配置寄存器的读写请求也有响应包。这些请求包还可以按属性来分就是：NP-non posted ，即请求需要返回 completion 的响应包；还有一种就是；poste，即不需要 completion 返回响应包。例如上面的存储器写入请求包和 Message 包都隶属于 posted 包。包的主要格式结构如下：每种类型的包都有一定格式的包头（Tlp Header），根据不同的包的特性，还包括有效数据负荷（Data Payload）和 tlp 开销块（Tlp Digest）。包头中的数据用于对包的管理和控制。有效数据负荷域存放有效数据信息。具有数据的 TLP 传递是有一定规则的：以 DW 为长度单位，发送端数据承载量不得超过“Device Control Register”中的“Max_Payload_Size”数值，接收端中，所接收到的数据量也不能超过接收端“Device Control Register”中精品文档---下载后可任意编辑的“Max_Payload_Size”数值。TLp Digest 域是 32 位的 ECRC 校验。具体的包结构图如下：由此图可看出数据从低字节的高位先发送，从左到右。以下详细介绍TLPS 的每个成分。R 为保留信息位，应设为 0，路由器 switch 对此位不做修改，接收器应该忽略此位。▲ Fmt[1:0]：Format of TLP (see Table 2-2) – bits 6:5 of byte0▲ Type[4:0]：Type of TLP – bits 4:0 of byte 0▲ TC[2:0]:Traffic Class – bits [6:4] of byte1,关于 TC 的作用将在下文说明。▲ Attr[1:0]:Attributes – bits [5:4] of byte 2,详细介绍见下文▲...
