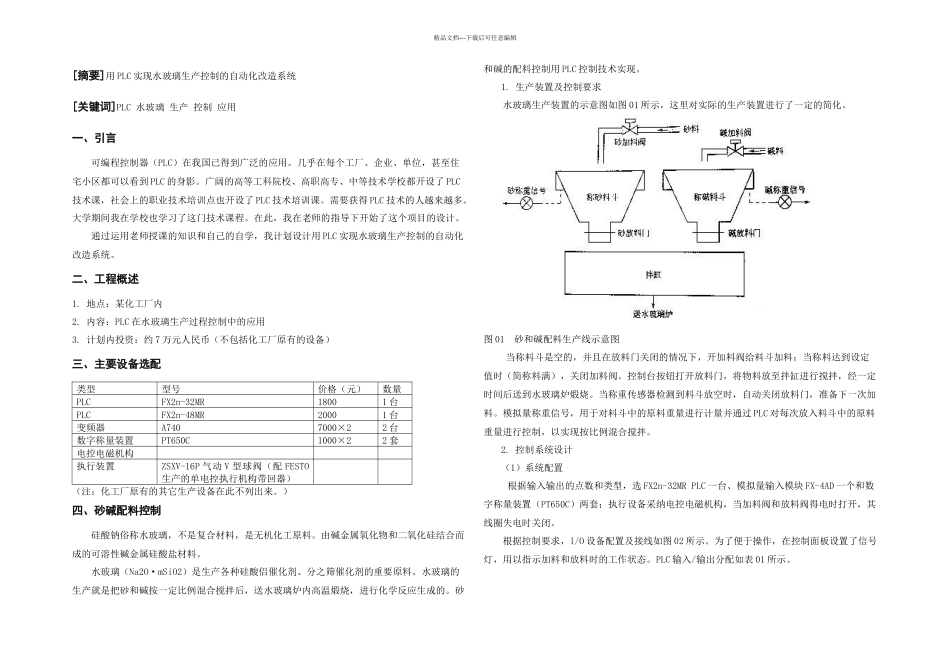

精品文档---下载后可任意编辑[摘要]用 PLC 实现水玻璃生产控制的自动化改造系统[关键词]PLC 水玻璃 生产 控制 应用一、引言可编程控制器（PLC）在我国已得到广泛的应用。几乎在每个工厂、企业、单位，甚至住宅小区都可以看到 PLC 的身影。广阔的高等工科院校、高职高专、中等技术学校都开设了 PLC技术课，社会上的职业技术培训点也开设了 PLC 技术培训课。需要获得 PLC 技术的人越来越多。大学期间我在学校也学习了这门技术课程。在此，我在老师的指导下开始了这个项目的设计。通过运用老师授课的知识和自己的自学，我计划设计用 PLC 实现水玻璃生产控制的自动化改造系统。二、工程概述1. 地点：某化工厂内2. 内容：PLC 在水玻璃生产过程控制中的应用3. 计划内投资：约 7 万元人民币（不包括化工厂原有的设备）三、主要设备选配类型型号价格（元）数量PLCFX2n-32MR18001 台PLCFX2n-48MR20001 台变频器A7407000×22 台数字称量装置PT650C1000×22 套电控电磁机构执行装置ZSXV-16P 气动 V 型球阀（配 FESTO生产的单电控执行机构带回器）（注：化工厂原有的其它生产设备在此不列出来。）四、砂碱配料控制硅酸钠俗称水玻璃，不是复合材料，是无机化工原料。由碱金属氧化物和二氧化硅结合而成的可溶性碱金属硅酸盐材料。水玻璃（Na2O·mSiO2）是生产各种硅酸侣催化剂、分之筛催化剂的重要原料。水玻璃的生产就是把砂和碱按一定比例混合搅拌后，送水玻璃炉内高温煅烧，进行化学反应生成的。砂和碱的配料控制用 PLC 控制技术实现。1. 生产装置及控制要求水玻璃生产装置的示意图如图 01 所示，这里对实际的生产装置进行了一定的简化。图 01 砂和碱配料生产线示意图当称料斗是空的，并且在放料门关闭的情况下，开加料阀给料斗加料；当称料达到设定值时（简称料满），关闭加料阀。控制台按钮打开放料门，将物料放至拌缸进行搅拌，经一定时间后送到水玻璃炉煅烧。当称重传感器检测到料斗放空时，自动关闭放料门，准备下一次加料。模拟量称重信号，用于对料斗中的原料重量进行计量并通过 PLC 对每次放入料斗中的原料重量进行控制，以实现按比例混合搅拌。2. 控制系统设计（1）系统配置根据输入输出的点数和类型，选 FX2n-32MR PLC 一台、模拟量输入模块 FX-4AD 一个和数字称量装置（PT650C）两套；执行设备采纳电控电磁机构，当加料阀和放料阀得电时打开，其线圈失电时关闭。根据控制要求，I/O 设备配置及接线如...
