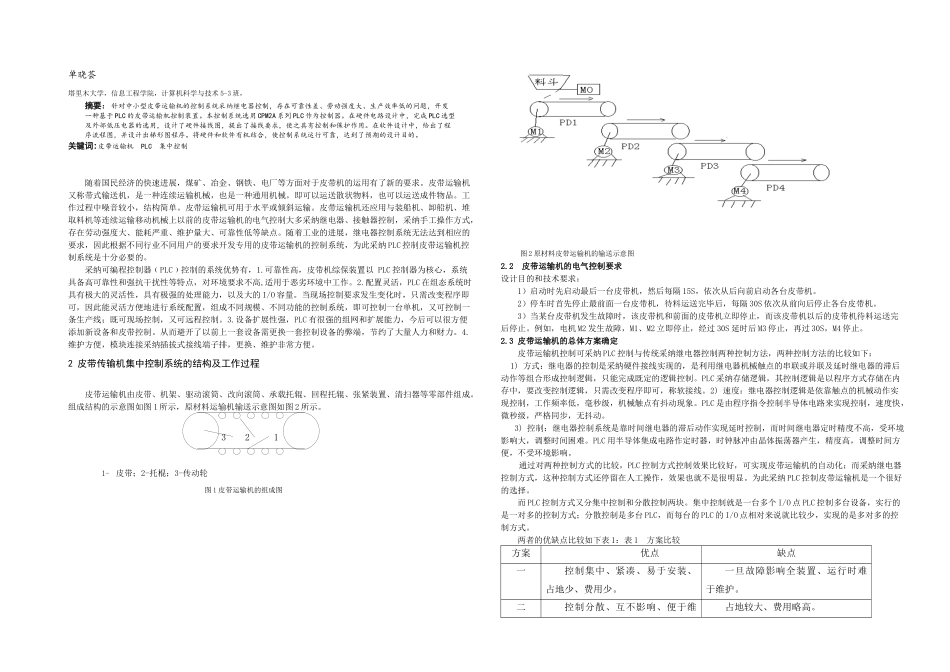

plc期刊论文范文_第1页
1/3
plc期刊论文范文_第2页
2/3

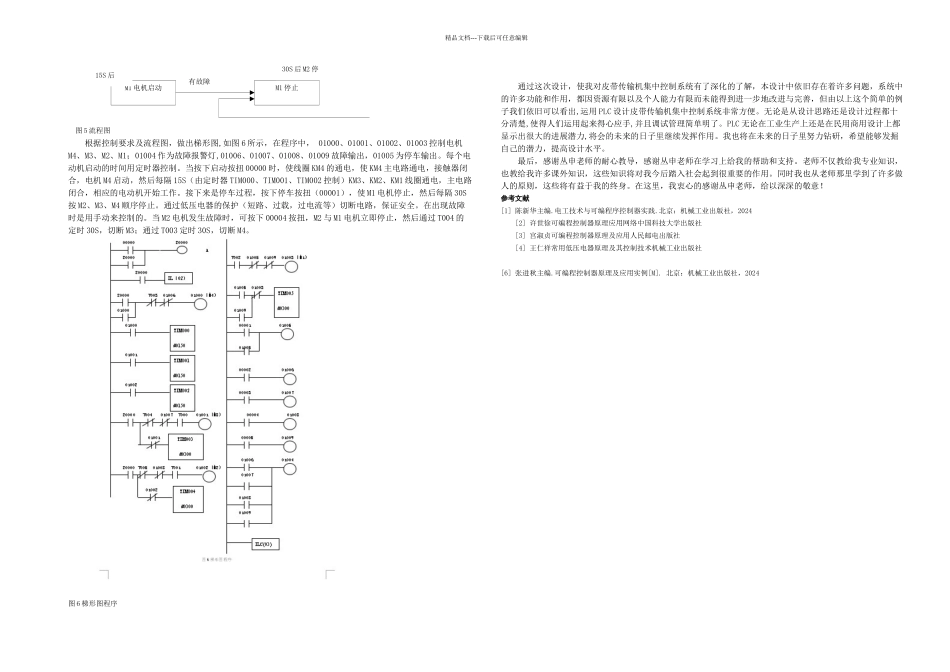

plc期刊论文范文_第3页
3/3
单晓荟塔里木大学,信息工程学院,计算机科学与技术 5-3 班,摘要:针对中小型皮带运输机的控制系统采纳继电器控制,存在可靠性差、劳动强度大、生产效率低的问题,开发一种基于 PLC 的皮带运输机控制装置。本控制系统选用 CPM2A 系列 PLC 作为控制器。在硬件电路设计中,完成 PLC 选型及外部低压电器的选用,设计了硬件接线图,提出了接线要求,使之具有控制和保护作用。在软件设计中,给出了程序流程图,并设计出梯形图程序。将硬件和软件有机结合,使控制系统运行可靠,达到了预期的设计目的。关键词:皮带运输机 PLC 集中控制随着国民经济的快速进展,煤矿、冶金、钢铁、电厂等方面对于皮带机的运用有了新的要求。皮带运输机又称带式输送机,是一种连续运输机械,也是一种通用机械。即可以运送散状物料,也可以运送成件物品。工作过程中噪音较小,结构简单。皮带运输机可用于水平或倾斜运输。皮带运输机还应用与装船机、卸船机、堆取料机等连续运输移动机械上以前的皮带运输机的电气控制大多采纳继电器、接触器控制,采纳手工操作方式,存在劳动强度大、能耗严重、维护量大、可靠性低等缺点。随着工业的进展,继电器控制系统无法达到相应的要求,因此根据不同行业不同用户的要求开发专用的皮带运输机的控制系统,为此采纳 PLC 控制皮带运输机控制系统是十分必要的。采纳可编程控制器﹙PLC﹚控制的系统优势有,1.可靠性高,皮带机综保装置以 PLC 控制器为核心,系统具备高可靠性和强抗干扰性等特点,对环境要求不高,适用于恶劣环境中工作。2.配置灵活,PLC 在组态系统时具有极大的灵活性,具有极强的处理能力,以及大的 I/O 容量。当现场控制要求发生变化时,只需改变程序即可,因此能灵活方便地进行系统配置,组成不同规模、不同功能的控制系统,即可控制一台单机,又可控制一条生产线;既可现场控制,又可远程控制。3.设备扩展性强,PLC 有很强的组网和扩展能力,今后可以很方便添加新设备和皮带控制。从而避开了以前上一套设备需更换一套控制设备的弊端,节约了大量人力和财力。4.维护方便,模块连接采纳插拔式接线端子排,更换、维护非常方便。2 皮带传输机集中控制系统的结构及工作过程皮带运输机由皮带、机架、驱动滚筒、改向滚筒、承载托辊、回程托辊、张紧装置、清扫器等零部件组成。组成结构的示意图如图 1 所示,原材料运输机输送示意图如图 2 所示。 3 2 11- 皮带;2-托棍;3-传动轮图 1 皮带运输机的...
