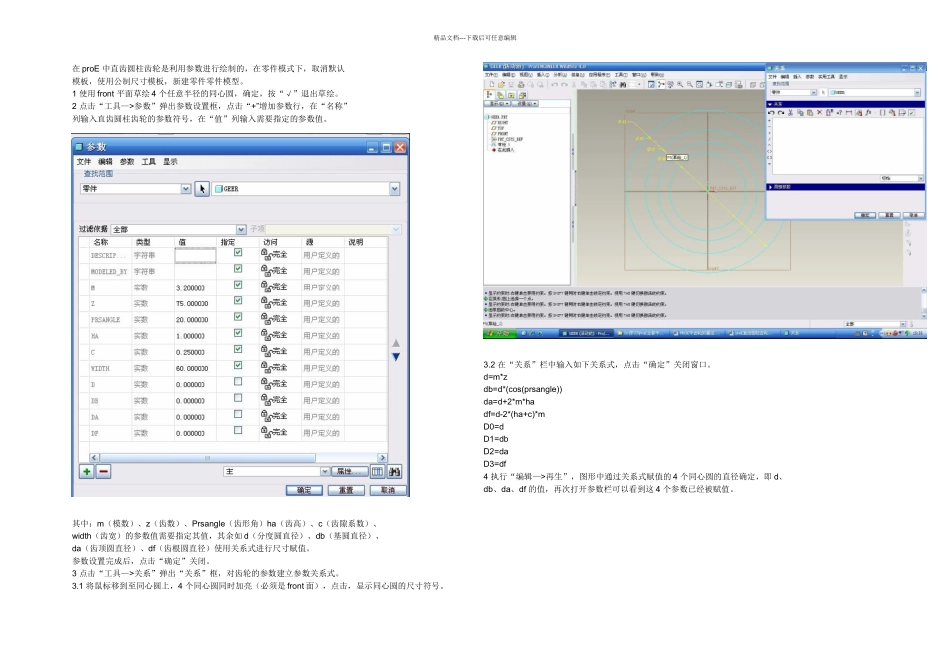

proE40直齿圆柱齿轮的画法_第1页
1/5

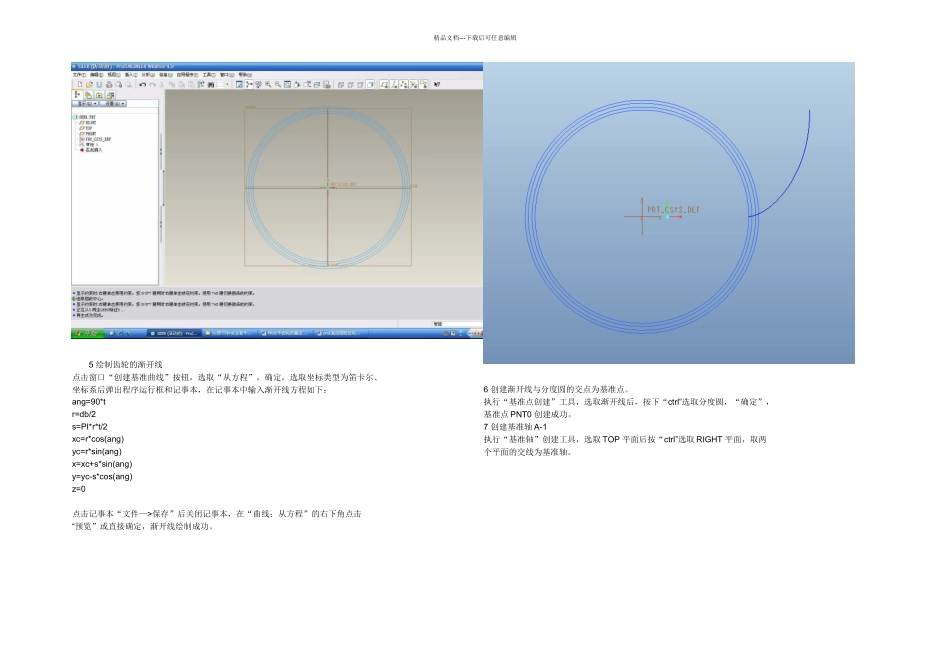

proE40直齿圆柱齿轮的画法_第2页
2/5

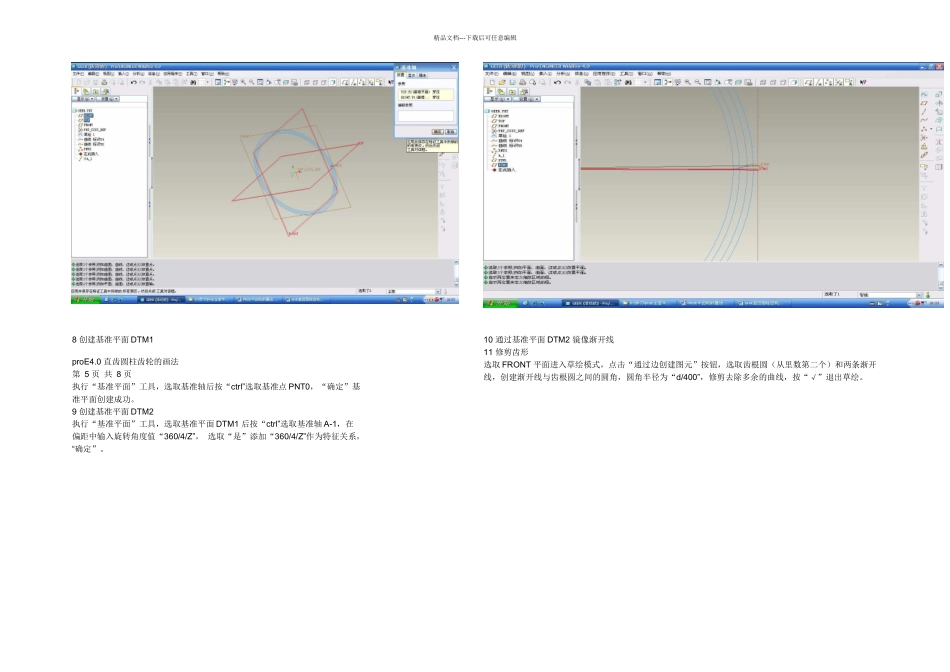

proE40直齿圆柱齿轮的画法_第3页
3/5
精品文档---下载后可任意编辑在 proE 中直齿圆柱齿轮是利用参数进行绘制的,在零件模式下,取消默认模板,使用公制尺寸模板,新建零件零件模型。1 使用 front 平面草绘 4 个任意半径的同心圆,确定,按“√”退出草绘。2 点击“工具—>参数”弹出参数设置框,点击“+”增加参数行,在“名称”列输入直齿圆柱齿轮的参数符号,在“值”列输入需要指定的参数值。其中:m(模数)、z(齿数)、Prsangle(齿形角)ha(齿高)、c(齿隙系数)、width(齿宽)的参数值需要指定其值,其余如 d(分度圆直径)、db(基圆直径)、da(齿顶圆直径)、df(齿根圆直径)使用关系式进行尺寸赋值。参数设置完成后,点击“确定”关闭。3 点击“工具—>关系”弹出“关系”框,对齿轮的参数建立参数关系式。3.1 将鼠标移到至同心圆上,4 个同心圆同时加亮(必须是 front 面),点击,显示同心圆的尺寸符号。3.2 在“关系”栏中输入如下关系式,点击“确定”关闭窗口。d=m*zdb=d*(cos(prsangle))da=d+2*m*hadf=d-2*(ha+c)*mD0=dD1=dbD2=daD3=df4 执行“编辑—>再生”,图形中通过关系式赋值的 4 个同心圆的直径确定,即 d、db、da、df 的值,再次打开参数栏可以看到这 4 个参数已经被赋值。精品文档---下载后可任意编辑5 绘制齿轮的渐开线点击窗口“创建基准曲线”按钮,选取“从方程”,确定,选取坐标类型为笛卡尔、坐标系后弹出程序运行框和记事本,在记事本中输入渐开线方程如下:ang=90*tr=db/2s=PI*r*t/2xc=r*cos(ang)yc=r*sin(ang)x=xc+s*sin(ang)y=yc-s*cos(ang)z=0点击记事本“文件—>保存”后关闭记事本,在“曲线:从方程”的右下角点击“预览”或直接确定,渐开线绘制成功。6 创建渐开线与分度圆的交点为基准点。执行“基准点创建”工具,选取渐开线后,按下“ctrl”选取分度圆,“确定”,基准点 PNT0 创建成功。7 创建基准轴 A-1执行“基准轴”创建工具,选取 TOP 平面后按“ctrl”选取 RIGHT 平面,取两个平面的交线为基准轴。精品文档---下载后可任意编辑8 创建基准平面 DTM1proE4.0 直齿圆柱齿轮的画法第 5 页 共 8 页执行“基准平面”工具,选取基准轴后按“ctrl”选取基准点 PNT0,“确定”基准平面创建成功。9 创建基准平面 DTM2执行“基准平面”工具,选取基准平面 DTM1 后按“ctrl”选取基准轴 A-1,在偏距中输入旋转角度值“360/4/Z”, 选取“是”添加“360/4/Z”作为特征关系,“确定”。10 ...
