ProE高级曲面建模实例

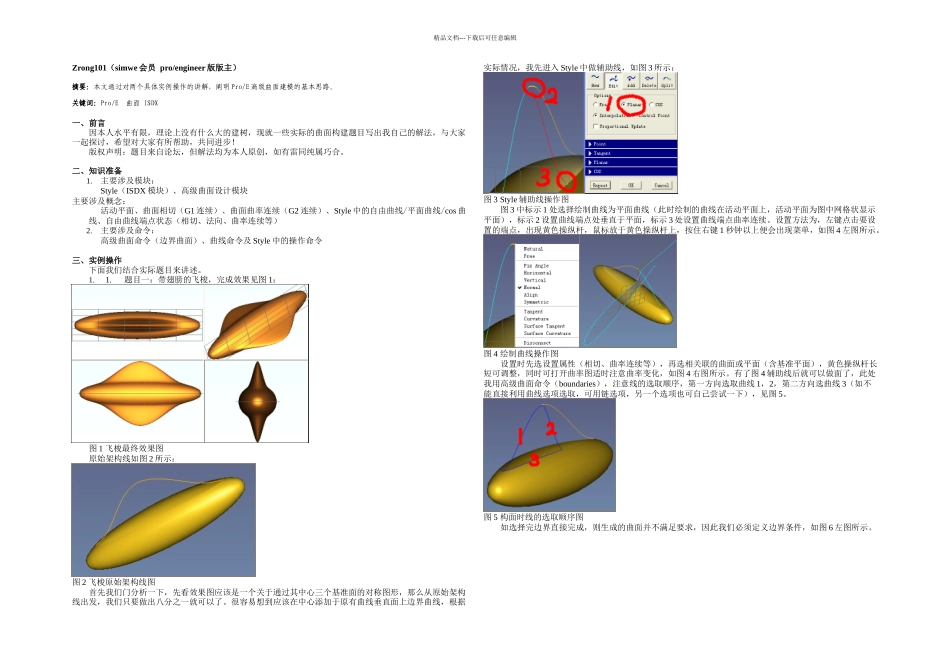

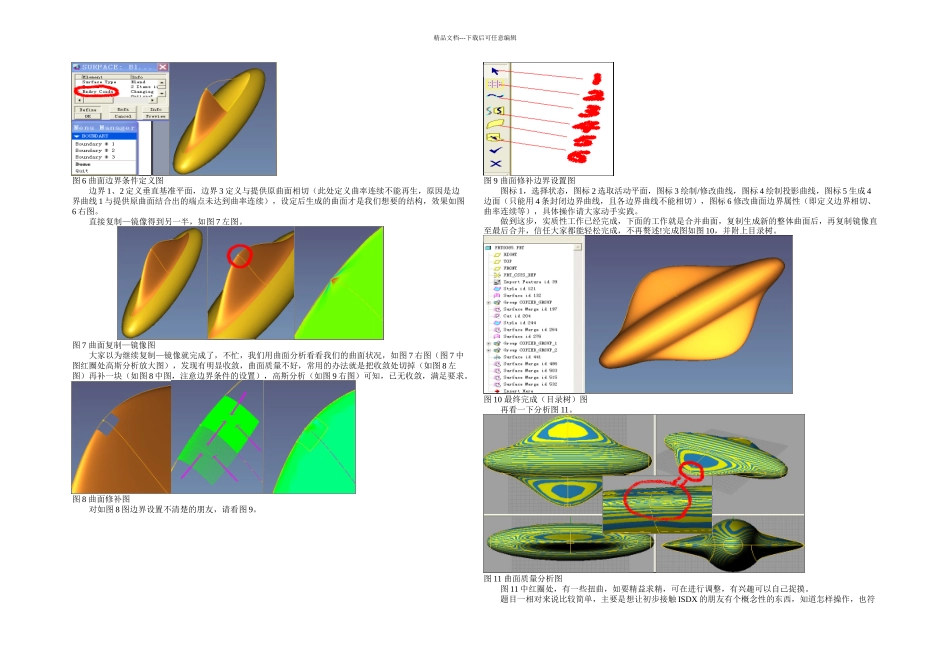

精品文档---下载后可任意编辑Zrong101（simwe 会员 pro/engineer 版版主） 摘要：本文通过对两个具体实例操作的讲解，阐明 Pro/E 高级曲面建模的基本思路。 关键词：Pro/E 曲面 ISDX 一、前言因本人水平有限，理论上没有什么大的建树，现就一些实际的曲面构建题目写出我自己的解法，与大家一起探讨，希望对大家有所帮助，共同进步！版权声明：题目来自论坛，但解法均为本人原创，如有雷同纯属巧合。 二、知识准备1.主要涉及模块：Style（ISDX 模块）、高级曲面设计模块主要涉及概念：活动平面、曲面相切（G1 连续）、曲面曲率连续（G2 连续）、Style 中的自由曲线/平面曲线/cos 曲线、自由曲线端点状态（相切、法向、曲率连续等）2.主要涉及命令：高级曲面命令（边界曲面）、曲线命令及 Style 中的操作命令 三、实例操作下面我们结合实际题目来讲述。1.1. 题目一：带翅膀的飞梭，完成效果见图 1：图 1 飞梭最终效果图原始架构线如图 2 所示：图 2 飞梭原始架构线图首先我们门分析一下，先看效果图应该是一个关于通过其中心三个基准面的对称图形，那么从原始架构线出发，我们只要做出八分之一就可以了。很容易想到应该在中心添加于原有曲线垂直面上边界曲线，根据实际情况，我先进入 Style 中做辅助线，如图 3 所示：图 3 Style 辅助线操作图图 3 中标示 1 处选择绘制曲线为平面曲线（此时绘制的曲线在活动平面上，活动平面为图中网格状显示平面），标示 2 设置曲线端点处垂直于平面，标示 3 处设置曲线端点曲率连续。设置方法为，左键点击要设置的端点，出现黄色操纵杆，鼠标放于黄色操纵杆上，按住右键 1 秒钟以上便会出现菜单，如图 4 左图所示。图 4 绘制曲线操作图设置时先选设置属性（相切、曲率连续等），再选相关联的曲面或平面（含基准平面），黄色操纵杆长短可调整，同时可打开曲率图适时注意曲率变化，如图 4 右图所示。有了图 4 辅助线后就可以做面了，此处我用高级曲面命令（boundaries），注意线的选取顺序，第一方向选取曲线 1，2，第二方向选曲线 3（如不能直接利用曲线选项选取，可用链选项，另一个选项也可自己尝试一下），见图 5。图 5 构面时线的选取顺序图如选择完边界直接完成，则生成的曲面并不满足要求，因此我们必须定义边界条件，如图 6 左图所示。精品文档---下载后可任意编辑图 6 曲面边界条件定义图边界 1、2 定义垂直基准平面，边界 3 定义与提供...
