proteldxp库元件制作教程

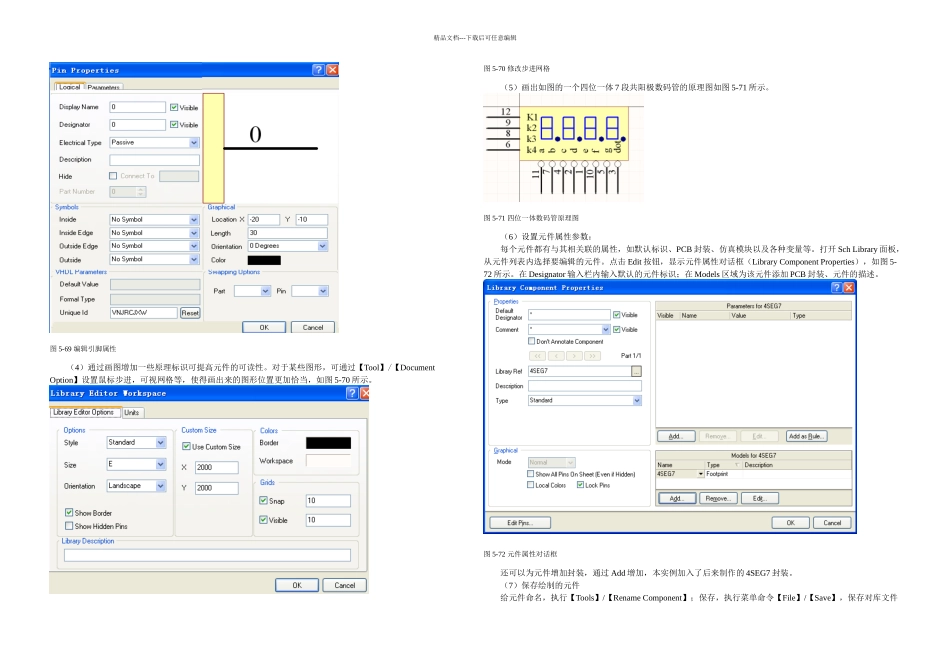

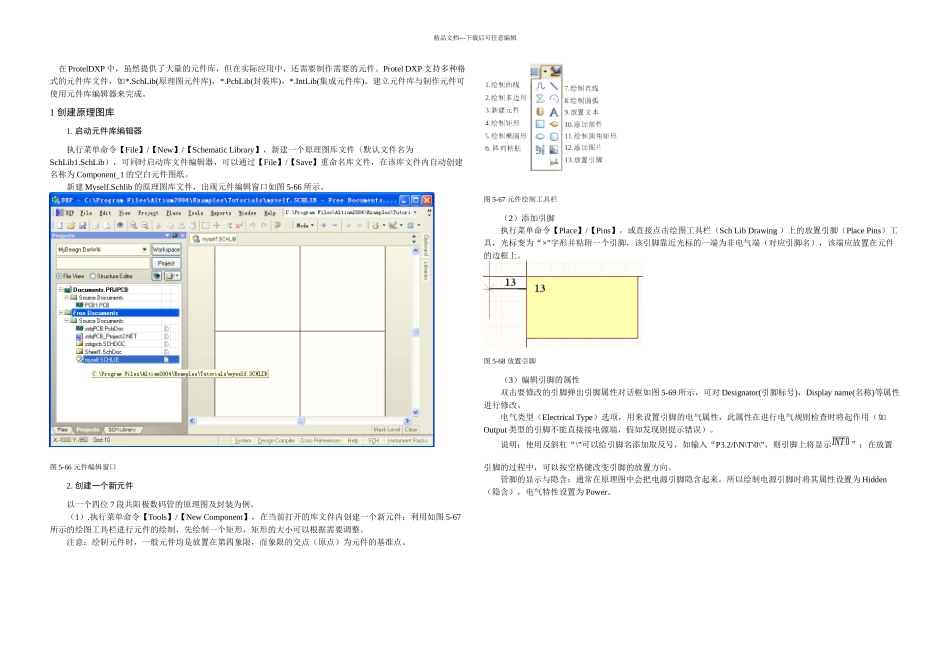

精品文档---下载后可任意编辑 在 ProtelDXP 中，虽然提供了大量的元件库，但在实际应用中，还需要制作需要的元件。Protel DXP 支持多种格式的元件库文件，如*.SchLib(原理图元件库)，*.PcbLib(封装库)，*.IntLib(集成元件库)。建立元件库与制作元件可使用元件库编辑器来完成。1 创建原理图库1. 启动元件库编辑器执行菜单命令【File】/【New】/【Schematic Library】，新建一个原理图库文件（默认文件名为SchLib1.SchLib），可同时启动库文件编辑器，可以通过【File】/【Save】重命名库文件，在该库文件内自动创建名称为 Component_1 的空白元件图纸。新建 Myself.Schlib 的原理图库文件，出现元件编辑窗口如图 5-66 所示。图 5-66 元件编辑窗口2. 创建一个新元件以一个四位 7 段共阳极数码管的原理图及封装为例。（1）.执行菜单命令【Tools】/【New Component】，在当前打开的库文件内创建一个新元件；利用如图 5-67所示的绘图工具栏进行元件的绘制，先绘制一个矩形，矩形的大小可以根据需要调整。注意：绘制元件时，一般元件均是放置在第四象限，而象限的交点（原点）为元件的基准点。图 5-67 元件绘制工具栏（2）添加引脚 执行菜单命令【Place】/【Pins】，或直接点击绘图工具栏（Sch Lib Drawing ）上的放置引脚（Place Pins）工具，光标变为“×”字形并粘附一个引脚，该引脚靠近光标的一端为非电气端（对应引脚名），该端应放置在元件的边框上。图 5-68 放置引脚（3）编辑引脚的属性双击要修改的引脚弹出引脚属性对话框如图 5-69 所示，可对 Designator(引脚标号)，Display name(名称)等属性进行修改。电气类型（Electrical Type）选项，用来设置引脚的电气属性，此属性在进行电气规则检查时将起作用（如Output 类型的引脚不能直接接电源端，假如发现则提示错误）。说明：使用反斜杠“\”可以给引脚名添加取反号，如输入“P3.2/I\N\T\0\”，则引脚上将显示INT 0”；在放置引脚的过程中，可以按空格键改变引脚的放置方向。管脚的显示与隐含：通常在原理图中会把电源引脚隐含起来。所以绘制电源引脚时将其属性设置为 Hidden（隐含），电气特性设置为 Power。精品文档---下载后可任意编辑图 5-69 编辑引脚属性（4）通过画图增加一些原理标识可提高元件的可读性。对于某些图形，可通过【Tool】/【Document Option】设置鼠标步进，可视网格等，使得画出来的图形位置更加恰当，如图 5-70 所示。图 5-7...
