PSCAD简明使用手册

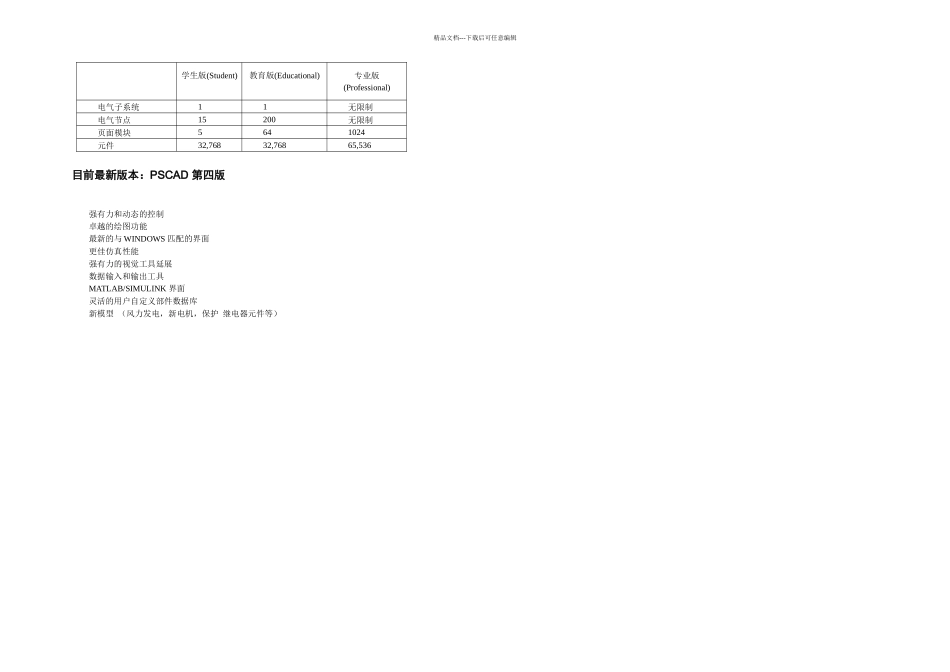

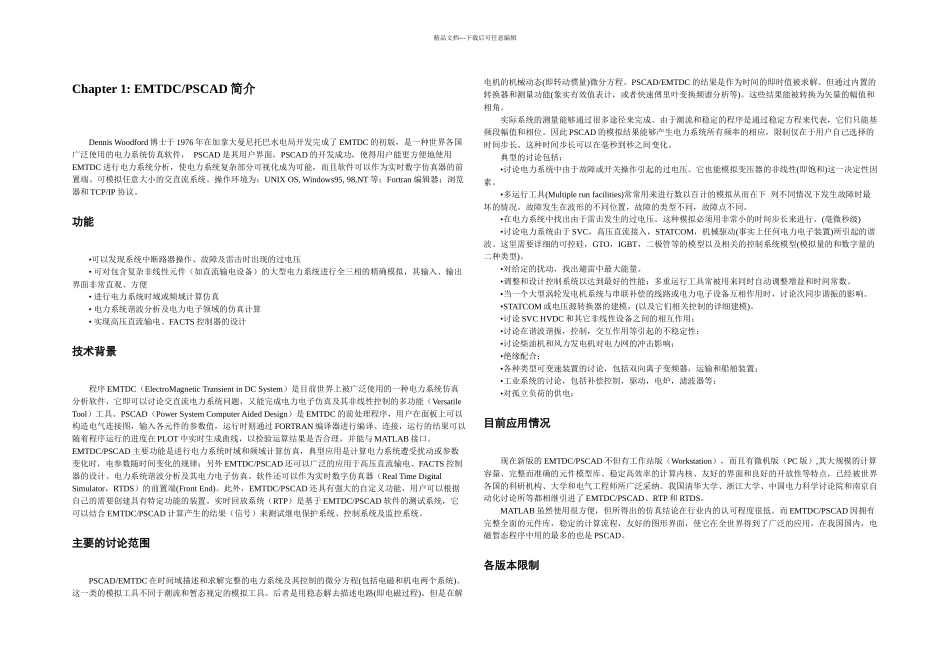

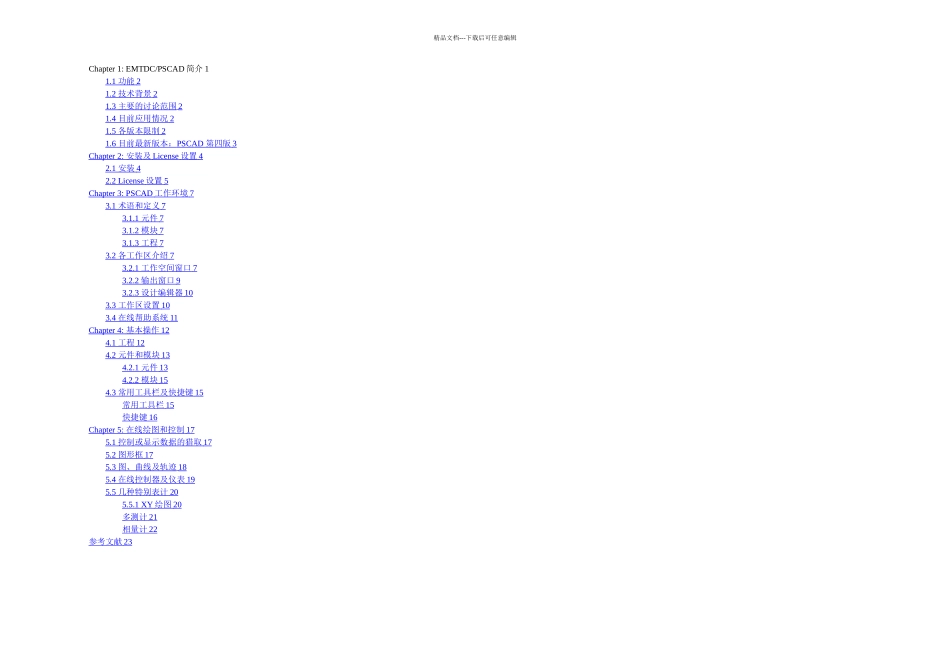

精品文档---下载后可任意编辑Chapter 1: EMTDC/PSCAD 简介 11.1 功能 2 1.2 技术背景 2 1.3 主要的讨论范围 2 1.4 目前应用情况 2 1.5 各版本限制 2 1.6 目前最新版本： PSCAD 第四版 3 Chapter 2: 安装及 License 设置 4 2.1 安装 4 2.2 License 设置 5 Chapter 3: PSCAD 工作环境 7 3.1 术语和定义 7 3.1.1 元件 7 3.1.2 模块 7 3.1.3 工程 7 3.2 各工作区介绍 7 3.2.1 工作空间窗口 7 3.2.2 输出窗口 9 3.2.3 设计编辑器 10 3.3 工作区设置 10 3.4 在线帮助系统 11 Chapter 4: 基本操作 12 4.1 工程 12 4.2 元件和模块 13 4.2.1 元件 13 4.2.2 模块 15 4.3 常用工具栏及快捷键 15 常用工具栏 15 快捷键 16 Chapter 5: 在线绘图和控制 17 5.1 控制或显示数据的猎取 17 5.2 图形框 17 5.3 图、曲线及轨迹 18 5.4 在线控制器及仪表 19 5.5 几种特别表计 20 5.5.1 XY 绘图 20 多测计 21 相量计 22 参考文献 23 精品文档---下载后可任意编辑Chapter 1: EMTDC/PSCAD 简介Dennis Woodford 博士于 1976 年在加拿大曼尼托巴水电局开发完成了 EMTDC 的初版，是一种世界各国广泛使用的电力系统仿真软件， PSCAD 是其用户界面，PSCAD 的开发成功，使得用户能更方便地使用EMTDC 进行电力系统分析，使电力系统复杂部分可视化成为可能，而且软件可以作为实时数字仿真器的前置端。可模拟任意大小的交直流系统。操作环境为：UNIX OS, Windows95, 98,NT 等；Fortran 编辑器；浏览器和 TCP/IP 协议。 功能•可以发现系统中断路器操作、故障及雷击时出现的过电压 • 可对包含复杂非线性元件（如直流输电设备）的大型电力系统进行全三相的精确模拟，其输入、输出界面非常直观、方便 • 进行电力系统时域或频域计算仿真• 电力系统谐波分析及电力电子领域的仿真计算• 实现高压直流输电、FACTS 控制器的设计 技术背景程序 EMTDC（ElectroMagnetic Transient in DC System）是目前世界上被广泛使用的一种电力系统仿真分析软件，它即可以讨论交直流电力系统问题，又能完成电力电子仿真及其非线性控制的多功能（Versatile Tool）工具。PSCAD（Power System Computer Aided Design）是 EMTDC 的前处理程序，用户在面板上可以构造电气连接图，输入各元件的参数值，运行时则通过 FORTRAN 编译器...
