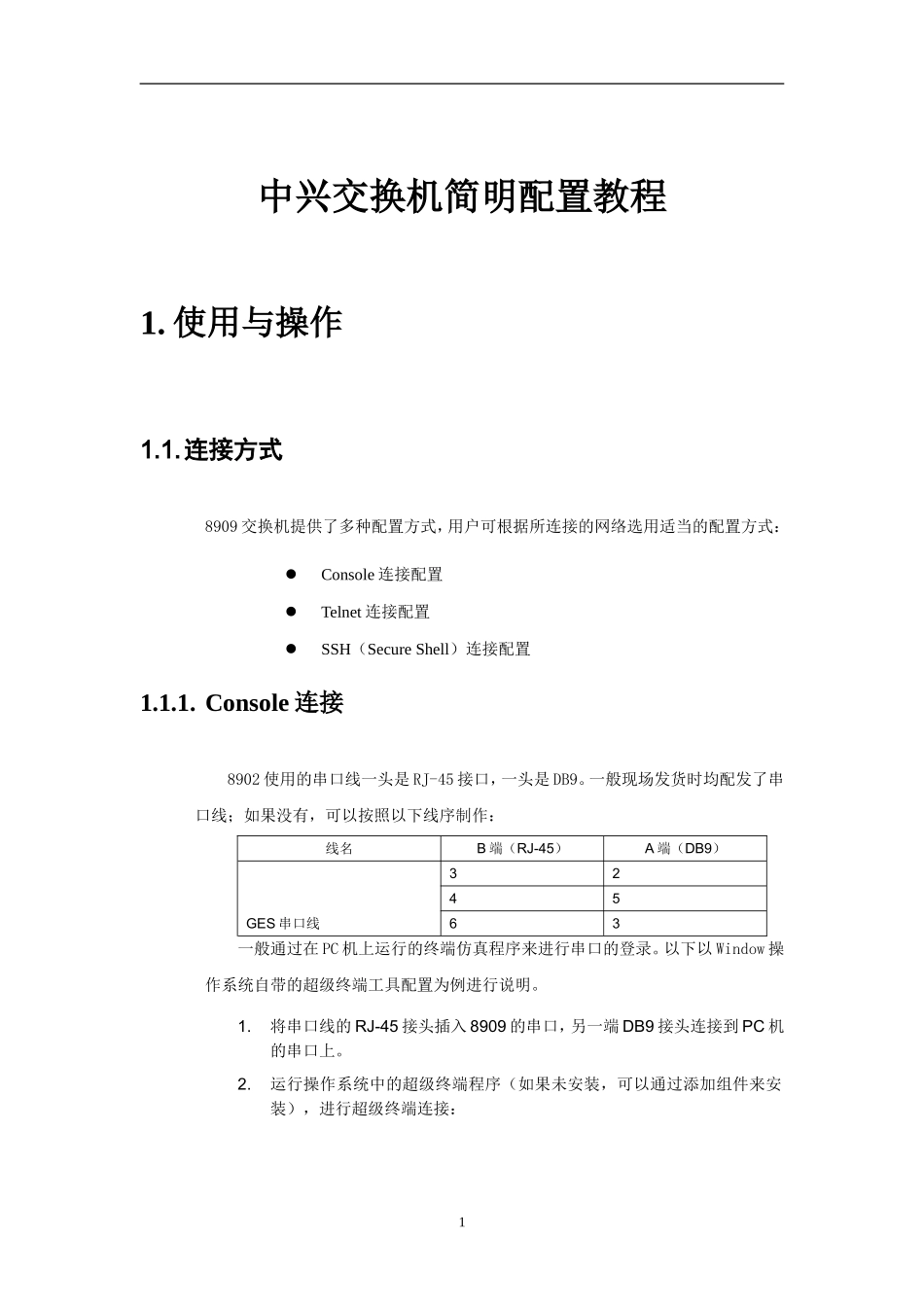

中兴交换机简明配置教程1. 使用与操作1.1.连接方式8909 交换机提供了多种配置方式，用户可根据所连接的网络选用适当的配置方式：Console 连接配置Telnet 连接配置SSH（Secure Shell）连接配置1.1.1. Console 连接8902 使用的串口线一头是 RJ-45 接口，一头是 DB9。一般现场发货时均配发了串口线；如果没有，可以按照以下线序制作：线名B 端（RJ-45）A 端（DB9）GES 串口线324563一般通过在 PC 机上运行的终端仿真程序来进行串口的登录。以下以 Window 操作系统自带的超级终端工具配置为例进行说明。1.将串口线的 RJ-45 接头插入 8909 的串口，另一端 DB9 接头连接到 PC 机的串口上。2.运行操作系统中的超级终端程序（如果未安装，可以通过添加组件来安装），进行超级终端连接：1 3.输入任意的名称，单击“确定”按钮出现选择端口的界面：4.一般选择连接的串口为 COM1（以实际端口为准），单击“确定”按钮出现串口端口属性的界面：2 5.设置每秒位数为 9600。单击“确定”按钮，出现以下界面：6.切换到“设置”页签，选择终端仿真类型为 VT100 或自动检测，单击“确定”按钮，完成登录设置。3 7.如果 8909 之前已启动完毕，那么回车后将出现命令行提示符；如果尚未加电完成，串口登录后还可以看到单板的启动信息，等待启动完毕后出现命令行提示符。注：enable 用户初始密码为 zxr101.1.2. Telnet 连接前提条件知道 VLAN 的 IP 或管理口的 IP 地址，登陆用户名和密码。获取 IP 地址方法Vlan 和管理口的 IP 可以通过 Console 连接进入 8902 用户模式，输入 enable，密码 zxr10，进入特权模式，执行 show run 查询配置信息，具体操作如下：ZXR10>enable Password:ZXR10#show run Building configuration...!**********Before interface -- show run on RP start!*********interface vlan 201 ip address 192.168.51.113 255.255.255.0!nvram mng-ip-address 128.0.17.8 255.0.0.0 !username admin password Nghlr_51从以上信息中可以获知 vlan 201 的 IP、管理口 mng-ip 及网络登陆用户名、密码。登陆工具Windows 的 Cmd 或第三方 telnet 工具（如 SecureCRT、Putty）举例如下图，8902 的 vlan IP 为 192.168.51.113，使用 telnet 192.168.51.113 登陆 8902交换机。4 1.2.人机命令1.2.1. 命令模式为方便用户对交换网板进行...
