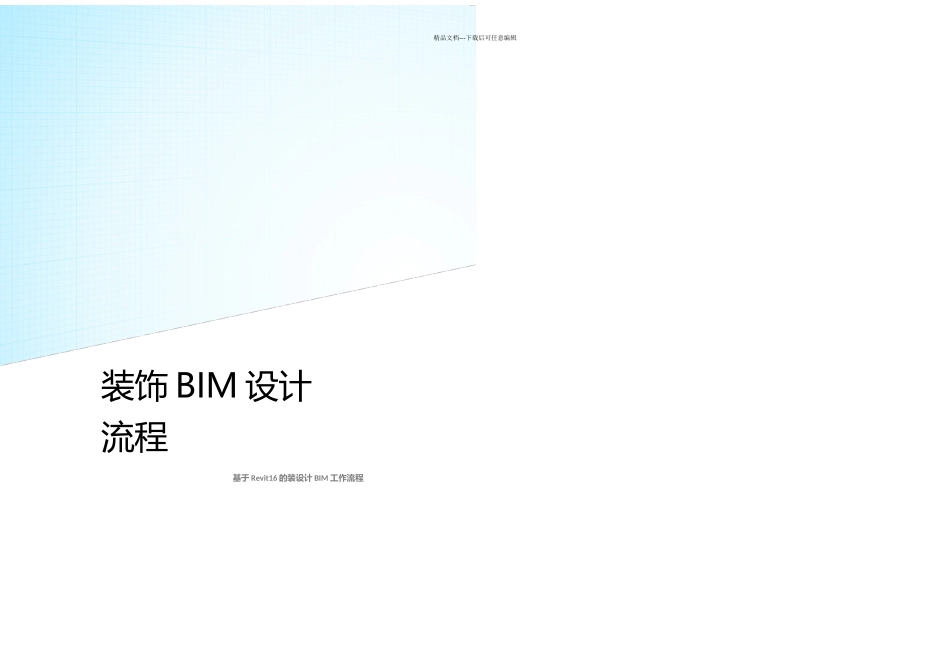

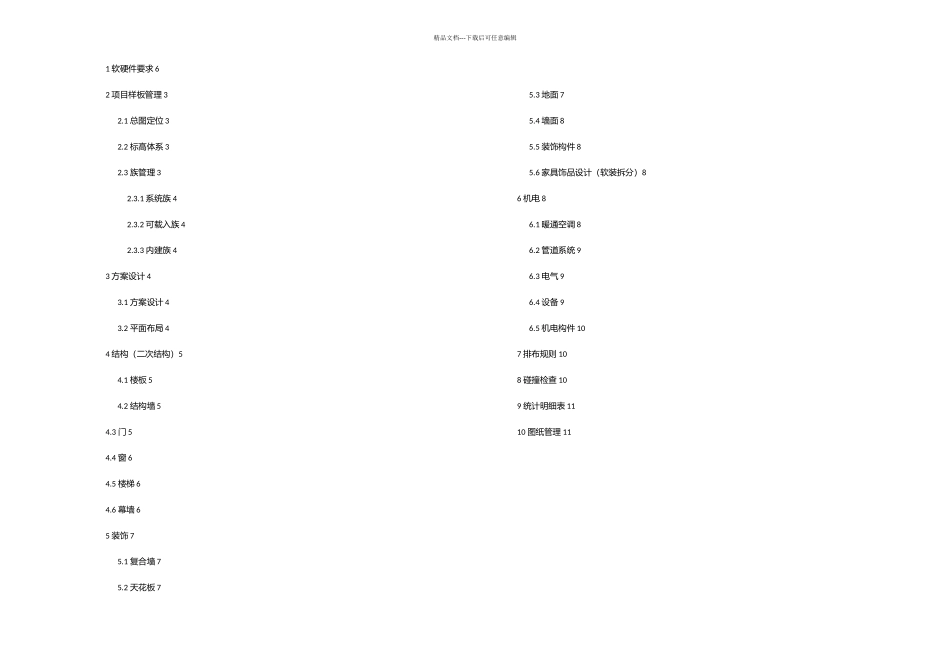

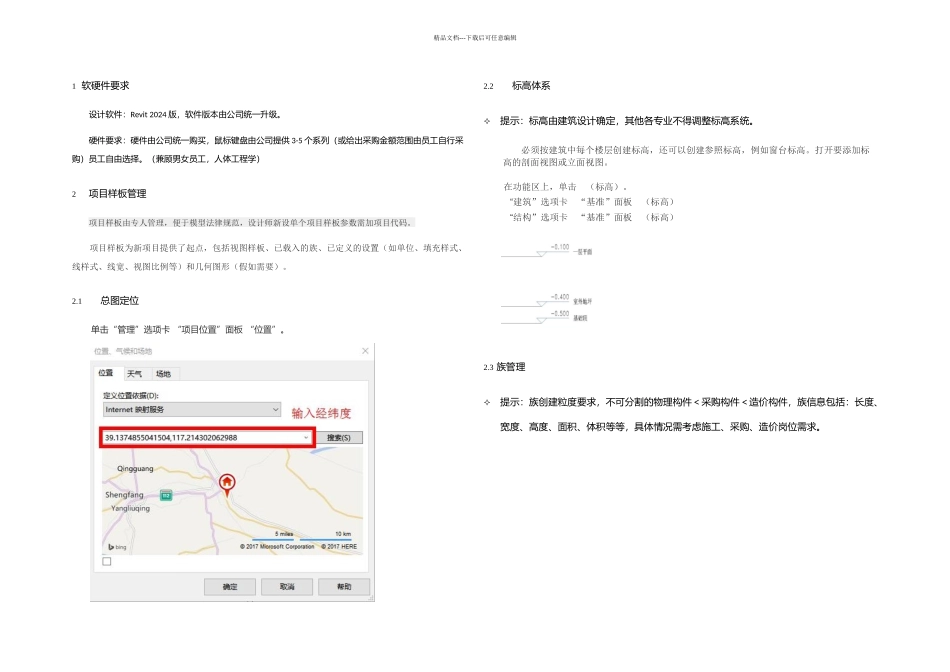

精品文档---下载后可任意编辑装饰 BIM 设计流程基于 Revit16 的装设计 BIM 工作流程精品文档---下载后可任意编辑1 软硬件要求 62 项目样板管理 32.1 总图定位 32.2 标高体系 32.3 族管理 32.3.1 系统族 42.3.2 可载入族 42.3.3 内建族 43 方案设计 43.1 方案设计 43.2 平面布局 44 结构（二次结构）54.1 楼板 54.2 结构墙 54.3 门 54.4 窗 64.5 楼梯 64.6 幕墙 65 装饰 75.1 复合墙 75.2 天花板 75.3 地面 75.4 墙面 85.5 装饰构件 85.6 家具饰品设计（软装拆分）86 机电 86.1 暖通空调 86.2 管道系统 96.3 电气 96.4 设备 96.5 机电构件 107 排布规则 108 碰撞检查 109 统计明细表 1110 图纸管理 11精品文档---下载后可任意编辑1 软硬件要求设计软件：Revit 2024 版，软件版本由公司统一升级。硬件要求：硬件由公司统一购买，鼠标键盘由公司提供 3-5 个系列（或给出采购金额范围由员工自行采购）员工自由选择。（兼顾男女员工，人体工程学）2项目样板管理项目样板由专人管理，便于模型法律规范，设计师新设单个项目样板参数需加项目代码。项目样板为新项目提供了起点，包括视图样板、已载入的族、已定义的设置（如单位、填充样式、线样式、线宽、视图比例等）和几何图形（假如需要）。2.1总图定位单击“管理”选项卡 “项目位置”面板 “位置”。2.2标高体系提示：标高由建筑设计确定，其他各专业不得调整标高系统。必须按建筑中每个楼层创建标高，还可以创建参照标高，例如窗台标高。打开要添加标高的剖面视图或立面视图。在功能区上，单击 （标高）。“建筑”选项卡 “基准”面板 （标高）“结构”选项卡 “基准”面板 （标高）2.3 族管理提示：族创建粒度要求，不可分割的物理构件＜采购构件＜造价构件，族信息包括：长度、宽度、高度、面积、体积等等，具体情况需考虑施工、采购、造价岗位需求。精品文档---下载后可任意编辑2.3.1系统族系统族可以创建要在建筑现场装配的基本图元。例如：墙、屋顶、楼板风管、管道能够影响项目环境且包含标高、轴网、图纸和视口类型的系统设置也是系统族。系统族是在 Revit 中预定义的。 您不能将其从外部文件中载入到项目中，也不能将其保存到项目之外的位置。2.3.2可载入族可载入族是用于创建下列构件的族：通常购买、提供并安装在建筑内和建筑周围的建筑构件，例如窗、门、橱柜、装置、家具和植物...
