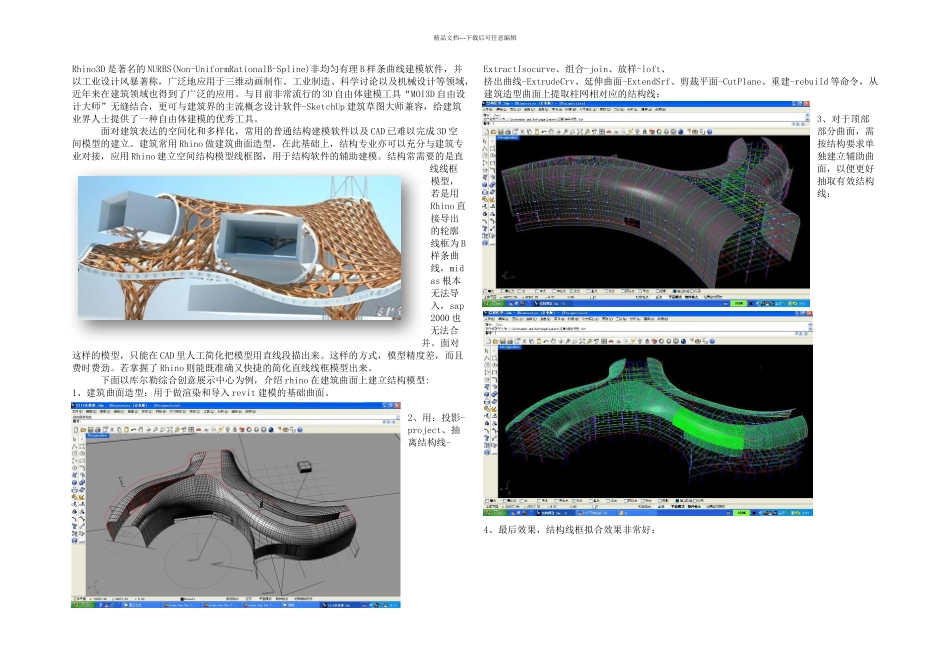

rhino结构空间建模犀牛总结_第1页
1/3

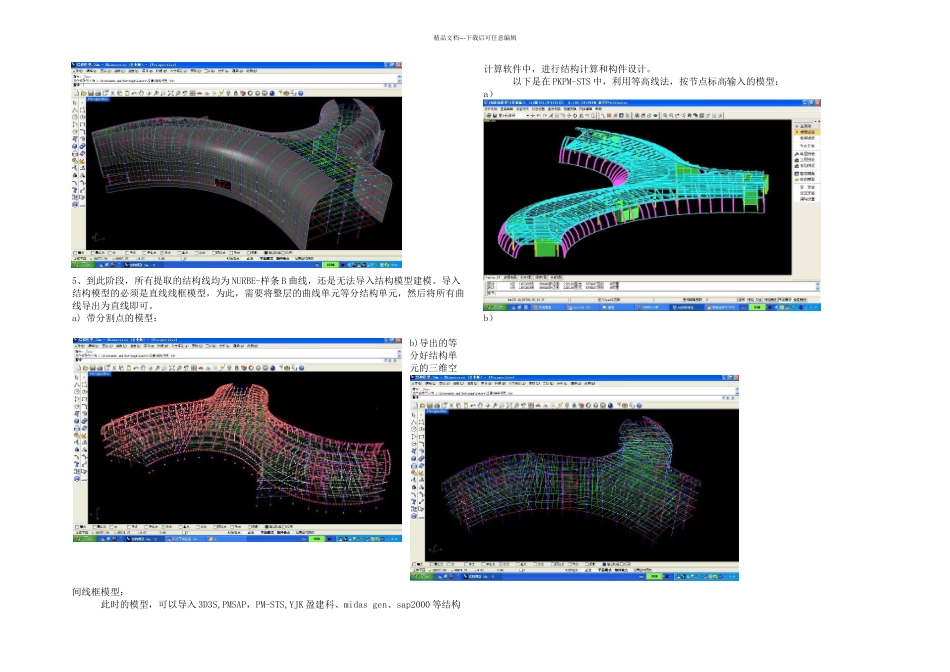

rhino结构空间建模犀牛总结_第2页
2/3

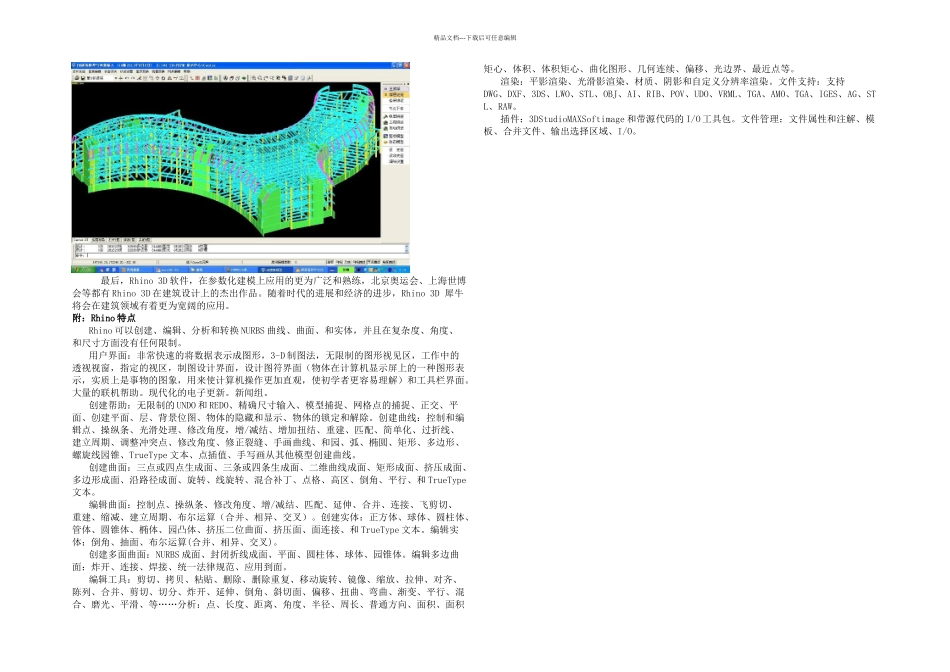

rhino结构空间建模犀牛总结_第3页
3/3
精品文档---下载后可任意编辑Rhino3D 是著名的 NURBS(Non-UniformRationalB-Spline)非均匀有理 B 样条曲线建模软件,并以工业设计风暴著称,广泛地应用于三维动画制作、工业制造、科学讨论以及机械设计等领域,近年来在建筑领域也得到了广泛的应用。与目前非常流行的 3D 自由体建模工具“MOI3D 自由设计大师”无缝结合,更可与建筑界的主流概念设计软件-SketchUp 建筑草图大师兼容,给建筑业界人士提供了一种自由体建模的优秀工具。面对建筑表达的空间化和多样化,常用的普通结构建模软件以及 CAD 已难以完成 3D 空间模型的建立。建筑常用 Rhino 做建筑曲面造型,在此基础上,结构专业亦可以充分与建筑专业对接,应用 Rhino 建立空间结构模型线框图,用于结构软件的辅助建模。结构常需要的是直线线框模型,若是用Rhino 直接导出的轮廓线框为 B样条曲线,midas 根本无法导入,sap2000 也无法合并。面对这样的模型,只能在 CAD 里人工简化把模型用直线段描出来。这样的方式,模型精度差,而且费时费劲。若掌握了 Rhino 则能既准确又快捷的简化直线线框模型出来。下面以库尔勒综合创意展示中心为例,介绍 rhino 在建筑曲面上建立结构模型:1、建筑曲面造型:用于做渲染和导入 revit 建模的基础曲面。2、用:投影-project、抽离结构线-ExtractIsocurve、组合-join、放样-loft、挤出曲线-ExtrudeCrv、延伸曲面-ExtendSrf、剪裁平面-CutPlane、重建-rebuild 等命令,从建筑造型曲面上提取柱网相对应的结构线:3、对于顶部部分曲面,需按结构要求单独建立辅助曲面,以便更好抽取有效结构线:4、最后效果,结构线框拟合效果非常好:精品文档---下载后可任意编辑5、到此阶段,所有提取的结构线均为 NURBE-样条 B 曲线,还是无法导入结构模型建模。导入结构模型的必须是直线线框模型,为此,需要将整层的曲线单元等分结构单元,然后将所有曲线导出为直线即可。a) 带分割点的模型:b)导出的等分好结构单元的三维空间线框模型:此时的模型,可以导入 3D3S,PMSAP,PM-STS,YJK 盈建科、midas gen、sap2000 等结构计算软件中,进行结构计算和构件设计。以下是在 PKPM-STS 中,利用等高线法,按节点标高输入的模型:a)b)精品文档---下载后可任意编辑最后,Rhino 3D 软件,在参数化建模上应用的更为广泛和熟练,北京奥运会、上海世博会等都有 Rhino 3D 在建筑设计上的杰出作品。随着时代的进展和经济的进步,Rhino 3D...
