Si83Ge17Si基底上HfO2薄膜的介电性能与纳米磁性的开题报告

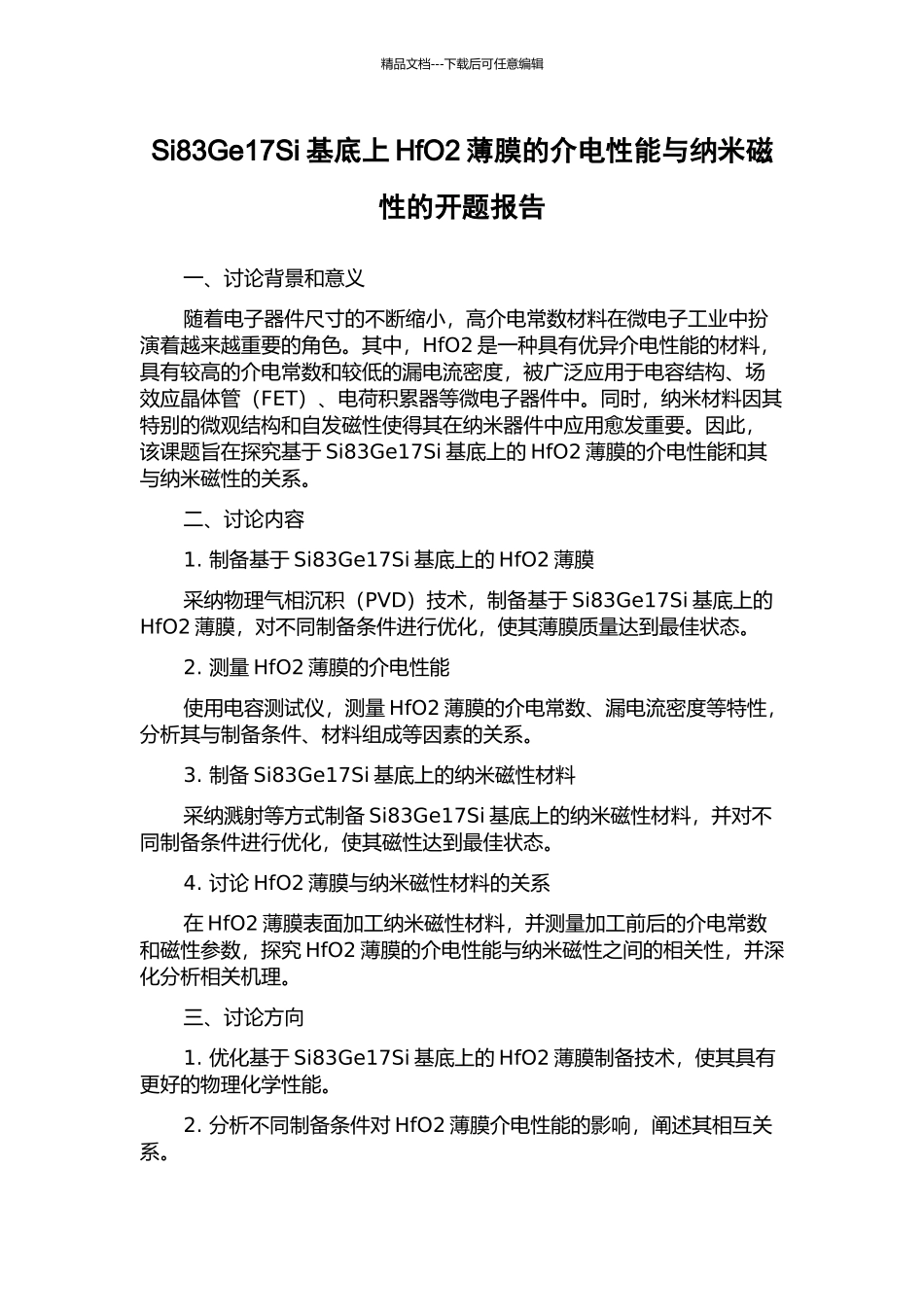

Si83Ge17Si基底上HfO2薄膜的介电性能与纳米磁性的开题报告_第1页
1/2

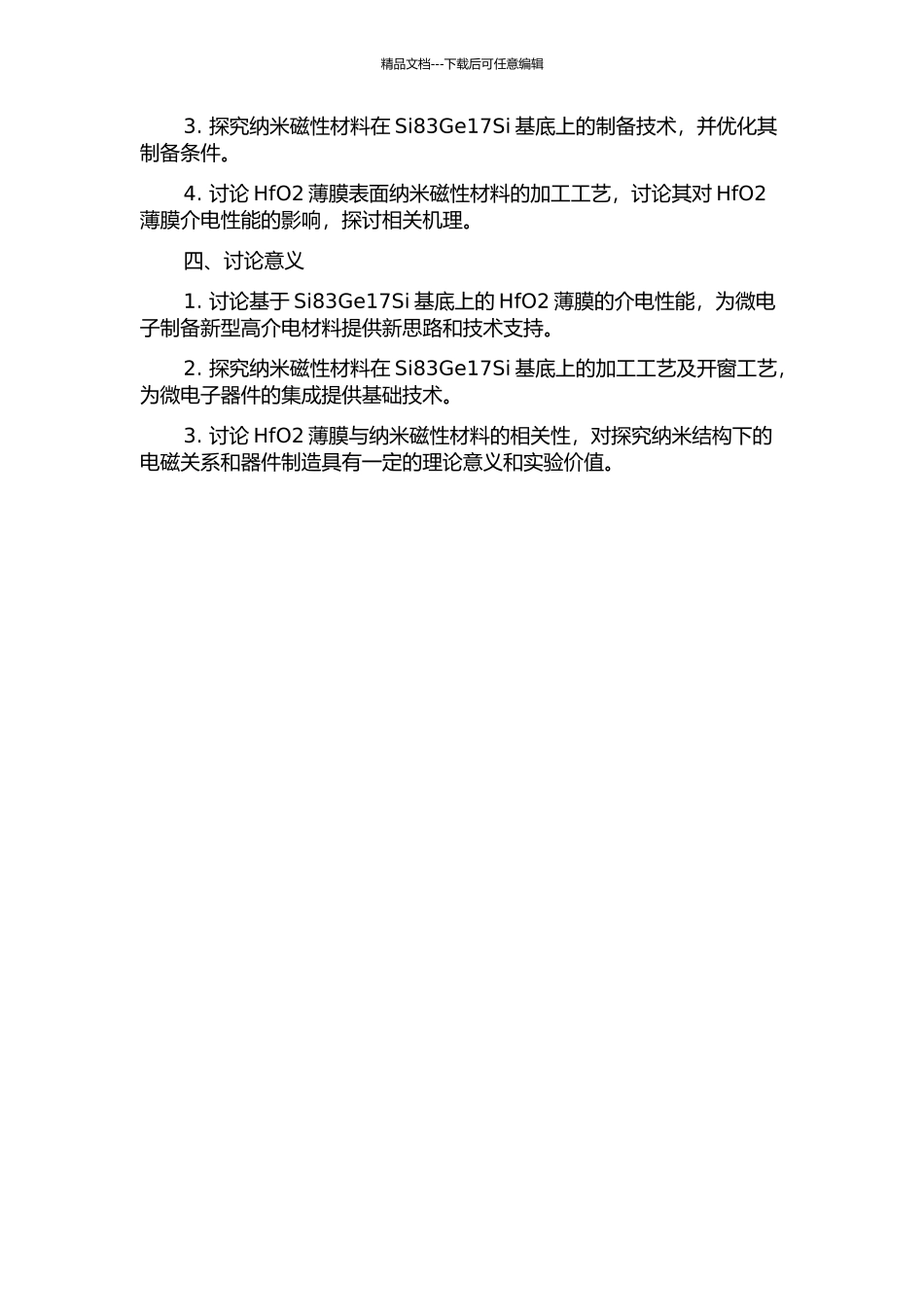

Si83Ge17Si基底上HfO2薄膜的介电性能与纳米磁性的开题报告_第2页
2/2
精品文档---下载后可任意编辑Si83Ge17Si 基底上 HfO2 薄膜的介电性能与纳米磁性的开题报告一、讨论背景和意义随着电子器件尺寸的不断缩小,高介电常数材料在微电子工业中扮演着越来越重要的角色。其中,HfO2 是一种具有优异介电性能的材料,具有较高的介电常数和较低的漏电流密度,被广泛应用于电容结构、场效应晶体管(FET)、电荷积累器等微电子器件中。同时,纳米材料因其特别的微观结构和自发磁性使得其在纳米器件中应用愈发重要。因此,该课题旨在探究基于 Si83Ge17Si 基底上的 HfO2 薄膜的介电性能和其与纳米磁性的关系。二、讨论内容1. 制备基于 Si83Ge17Si 基底上的 HfO2 薄膜采纳物理气相沉积(PVD)技术,制备基于 Si83Ge17Si 基底上的HfO2 薄膜,对不同制备条件进行优化,使其薄膜质量达到最佳状态。2. 测量 HfO2 薄膜的介电性能使用电容测试仪,测量 HfO2 薄膜的介电常数、漏电流密度等特性,分析其与制备条件、材料组成等因素的关系。3. 制备 Si83Ge17Si 基底上的纳米磁性材料采纳溅射等方式制备 Si83Ge17Si 基底上的纳米磁性材料,并对不同制备条件进行优化,使其磁性达到最佳状态。4. 讨论 HfO2 薄膜与纳米磁性材料的关系在 HfO2 薄膜表面加工纳米磁性材料,并测量加工前后的介电常数和磁性参数,探究 HfO2 薄膜的介电性能与纳米磁性之间的相关性,并深化分析相关机理。三、讨论方向1. 优化基于 Si83Ge17Si 基底上的 HfO2 薄膜制备技术,使其具有更好的物理化学性能。2. 分析不同制备条件对 HfO2 薄膜介电性能的影响,阐述其相互关系。精品文档---下载后可任意编辑3. 探究纳米磁性材料在 Si83Ge17Si 基底上的制备技术,并优化其制备条件。4. 讨论 HfO2 薄膜表面纳米磁性材料的加工工艺,讨论其对 HfO2薄膜介电性能的影响,探讨相关机理。四、讨论意义1. 讨论基于 Si83Ge17Si 基底上的 HfO2 薄膜的介电性能,为微电子制备新型高介电材料提供新思路和技术支持。2. 探究纳米磁性材料在 Si83Ge17Si 基底上的加工工艺及开窗工艺,为微电子器件的集成提供基础技术。3. 讨论 HfO2 薄膜与纳米磁性材料的相关性,对探究纳米结构下的电磁关系和器件制造具有一定的理论意义和实验价值。
