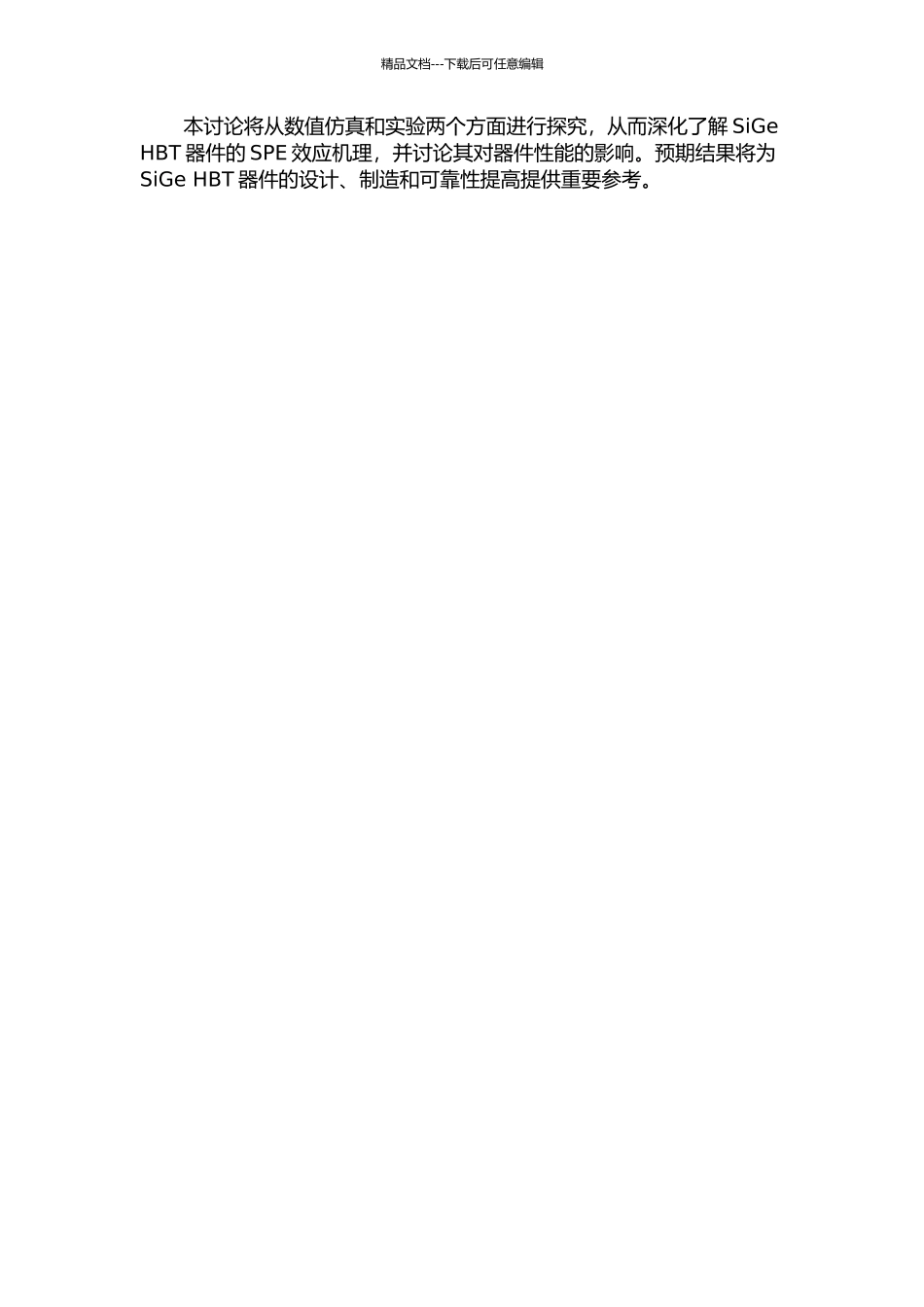

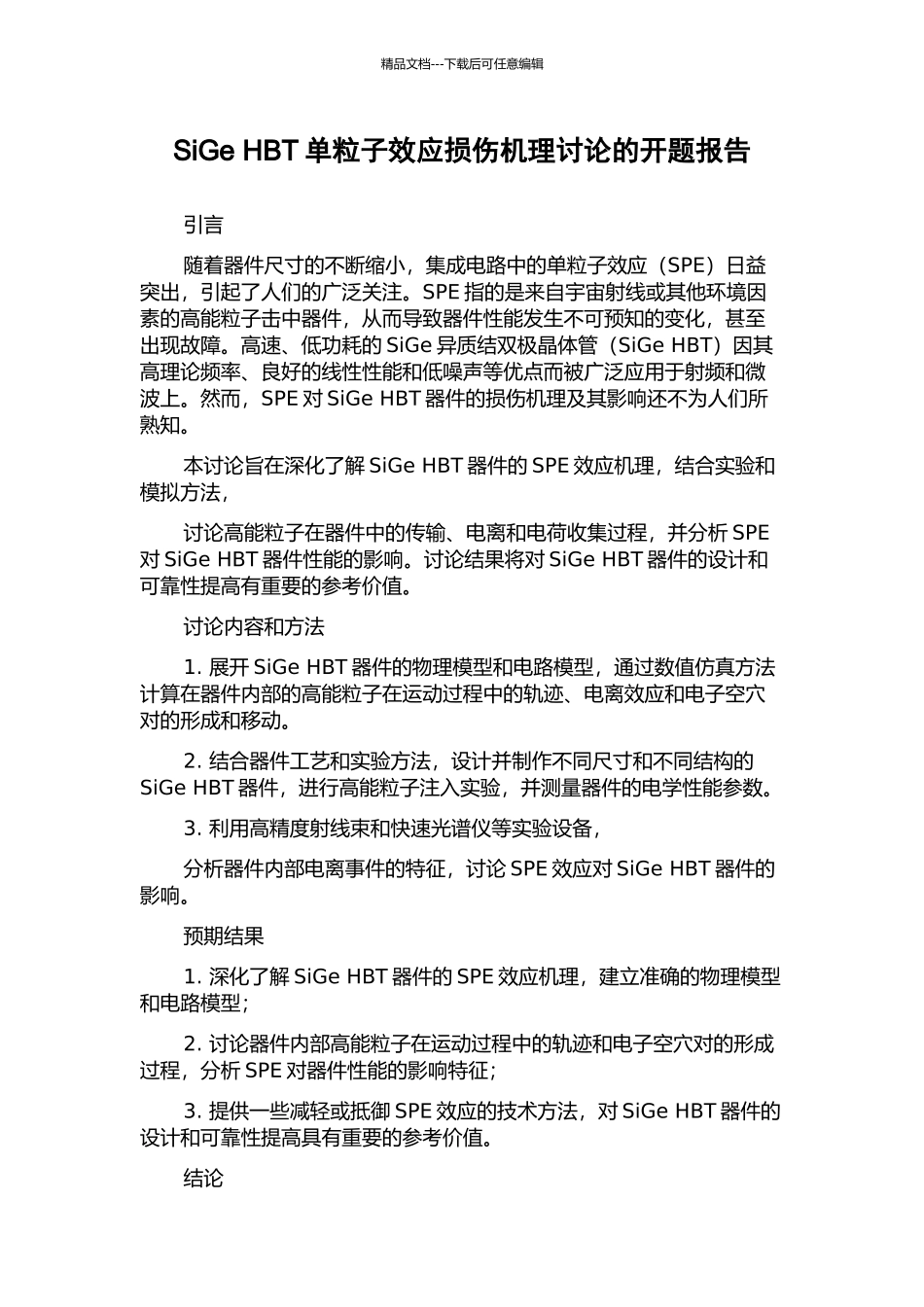

精品文档---下载后可任意编辑SiGe HBT 单粒子效应损伤机理讨论的开题报告引言随着器件尺寸的不断缩小，集成电路中的单粒子效应（SPE）日益突出，引起了人们的广泛关注。SPE 指的是来自宇宙射线或其他环境因素的高能粒子击中器件，从而导致器件性能发生不可预知的变化，甚至出现故障。高速、低功耗的 SiGe 异质结双极晶体管（SiGe HBT）因其高理论频率、良好的线性性能和低噪声等优点而被广泛应用于射频和微波上。然而，SPE 对 SiGe HBT 器件的损伤机理及其影响还不为人们所熟知。本讨论旨在深化了解 SiGe HBT 器件的 SPE 效应机理，结合实验和模拟方法，讨论高能粒子在器件中的传输、电离和电荷收集过程，并分析 SPE对 SiGe HBT 器件性能的影响。讨论结果将对 SiGe HBT 器件的设计和可靠性提高有重要的参考价值。讨论内容和方法1. 展开 SiGe HBT 器件的物理模型和电路模型，通过数值仿真方法计算在器件内部的高能粒子在运动过程中的轨迹、电离效应和电子空穴对的形成和移动。2. 结合器件工艺和实验方法，设计并制作不同尺寸和不同结构的SiGe HBT 器件，进行高能粒子注入实验，并测量器件的电学性能参数。3. 利用高精度射线束和快速光谱仪等实验设备，分析器件内部电离事件的特征，讨论 SPE 效应对 SiGe HBT 器件的影响。预期结果1. 深化了解 SiGe HBT 器件的 SPE 效应机理，建立准确的物理模型和电路模型；2. 讨论器件内部高能粒子在运动过程中的轨迹和电子空穴对的形成过程，分析 SPE 对器件性能的影响特征；3. 提供一些减轻或抵御 SPE 效应的技术方法，对 SiGe HBT 器件的设计和可靠性提高具有重要的参考价值。结论精品文档---下载后可任意编辑本讨论将从数值仿真和实验两个方面进行探究，从而深化了解 SiGe HBT 器件的 SPE 效应机理，并讨论其对器件性能的影响。预期结果将为SiGe HBT 器件的设计、制造和可靠性提高提供重要参考。
