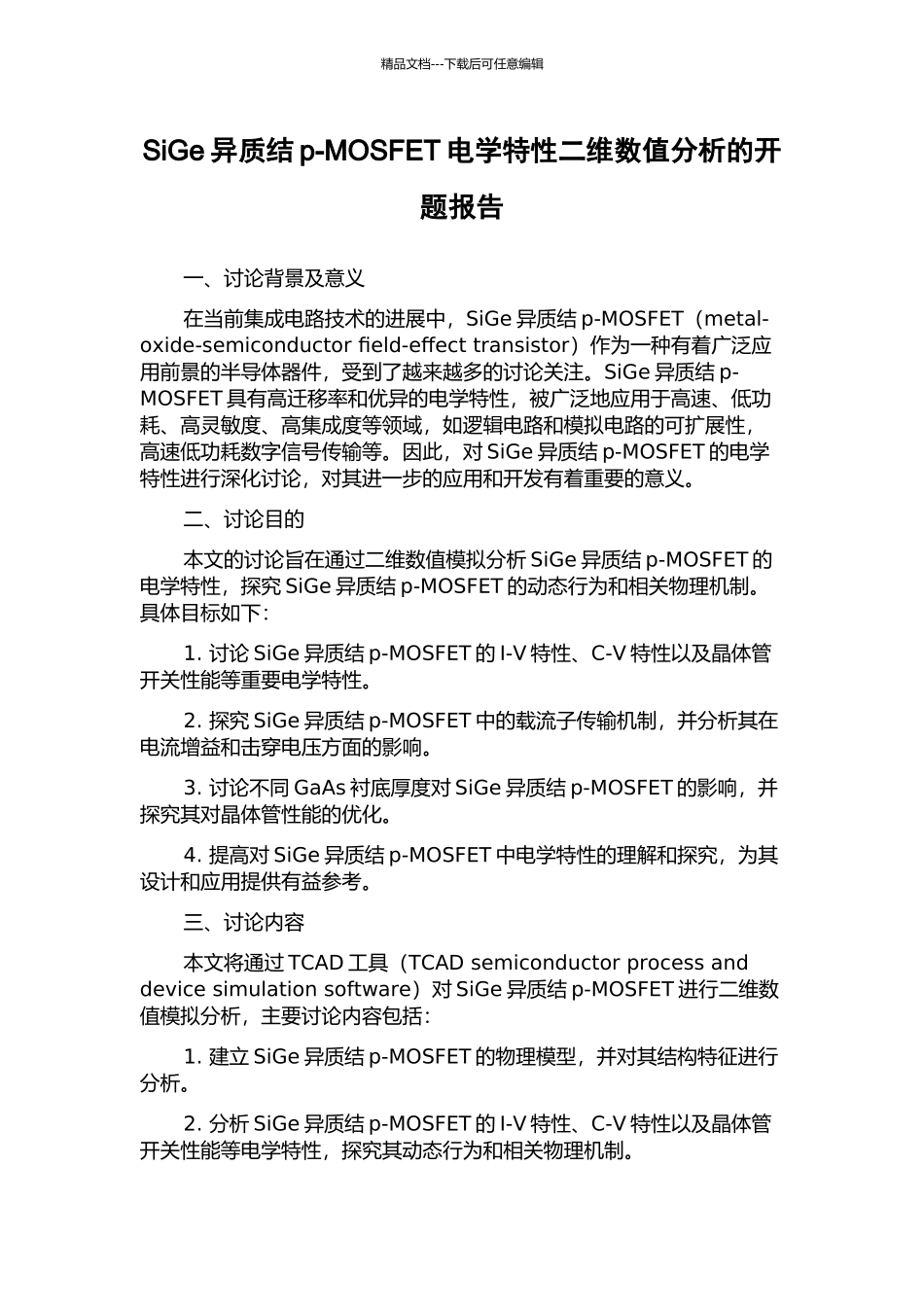

精品文档---下载后可任意编辑SiGe 异质结 p-MOSFET 电学特性二维数值分析的开题报告一、讨论背景及意义在当前集成电路技术的进展中，SiGe 异质结 p-MOSFET（metal-oxide-semiconductor field-effect transistor）作为一种有着广泛应用前景的半导体器件，受到了越来越多的讨论关注。SiGe 异质结 p-MOSFET 具有高迁移率和优异的电学特性，被广泛地应用于高速、低功耗、高灵敏度、高集成度等领域，如逻辑电路和模拟电路的可扩展性，高速低功耗数字信号传输等。因此，对 SiGe 异质结 p-MOSFET 的电学特性进行深化讨论，对其进一步的应用和开发有着重要的意义。二、讨论目的本文的讨论旨在通过二维数值模拟分析 SiGe 异质结 p-MOSFET 的电学特性，探究 SiGe 异质结 p-MOSFET 的动态行为和相关物理机制。具体目标如下：1. 讨论 SiGe 异质结 p-MOSFET 的 I-V 特性、C-V 特性以及晶体管开关性能等重要电学特性。2. 探究 SiGe 异质结 p-MOSFET 中的载流子传输机制，并分析其在电流增益和击穿电压方面的影响。3. 讨论不同 GaAs 衬底厚度对 SiGe 异质结 p-MOSFET 的影响，并探究其对晶体管性能的优化。4. 提高对 SiGe 异质结 p-MOSFET 中电学特性的理解和探究，为其设计和应用提供有益参考。三、讨论内容本文将通过 TCAD 工具（TCAD semiconductor process and device simulation software）对 SiGe 异质结 p-MOSFET 进行二维数值模拟分析，主要讨论内容包括：1. 建立 SiGe 异质结 p-MOSFET 的物理模型，并对其结构特征进行分析。2. 分析 SiGe 异质结 p-MOSFET 的 I-V 特性、C-V 特性以及晶体管开关性能等电学特性，探究其动态行为和相关物理机制。精品文档---下载后可任意编辑3. 通过模拟计算讨论 SiGe 异质结 p-MOSFET 中的载流子传输机制，探究其在电流增益和击穿电压方面的影响。4. 在不同 GaAs 衬底厚度下，对 SiGe 异质结 p-MOSFET 的性能进行模拟比较，探究其对晶体管性能的优化。5. 分析模拟结果，提高对 SiGe 异质结 p-MOSFET 中电学特性的理解和探究，为其设计和应用提供有益参考。四、讨论方法本文将通过 TCAD 工具对 SiGe 异质结 p-MOSFET 进行二维数值模拟分析，主要涉及以下步骤：1. 建立 SiGe 异质结 p-MOSFET 的三维模型，确定其器件尺寸和参数等关键因素。2. 通过数值模拟计算，得到 SiGe 异质结 p-MOSFET 的 I-V 特性、C-V ...
