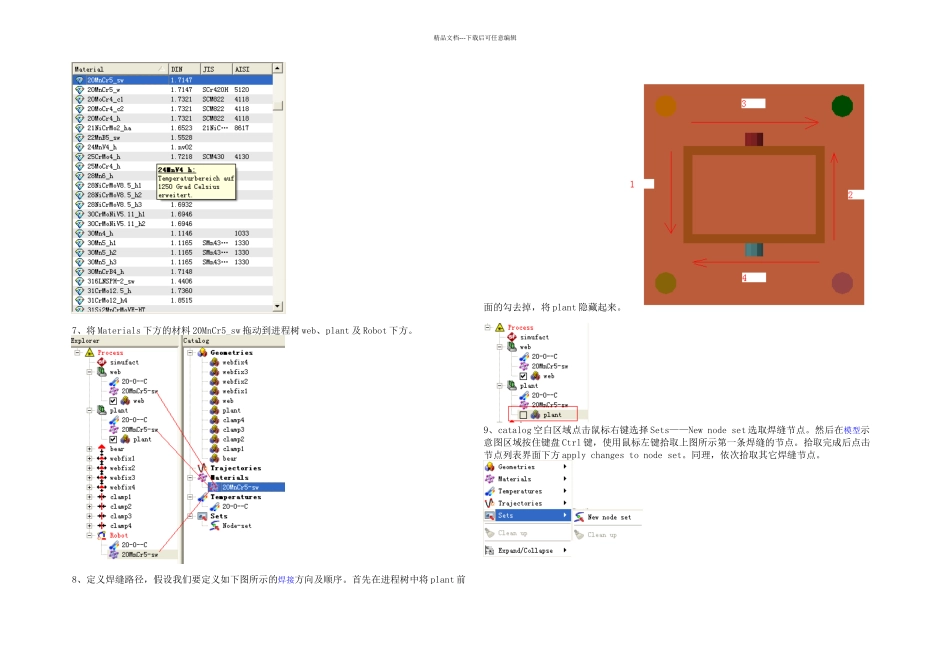

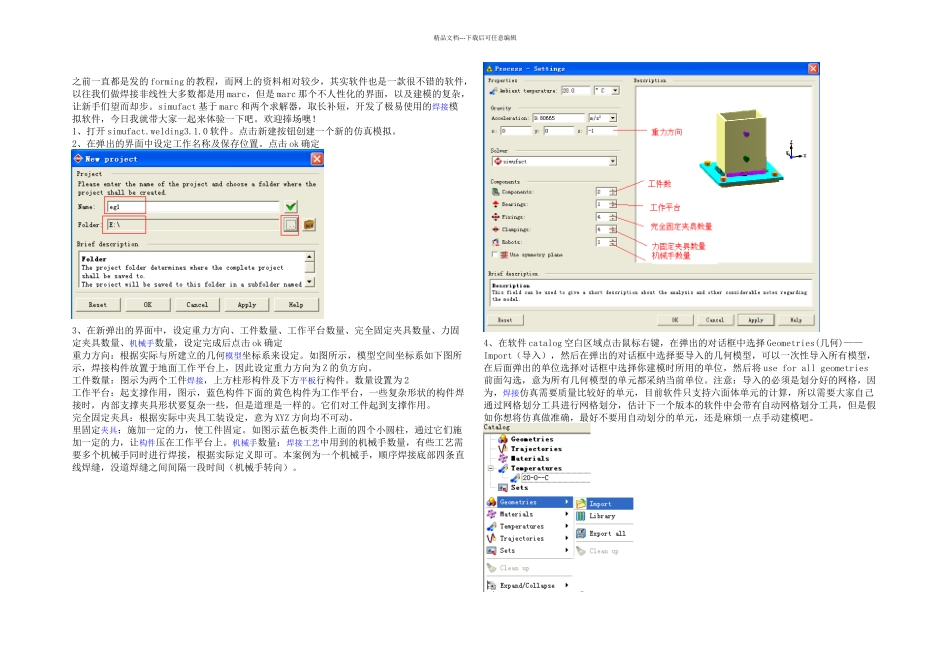

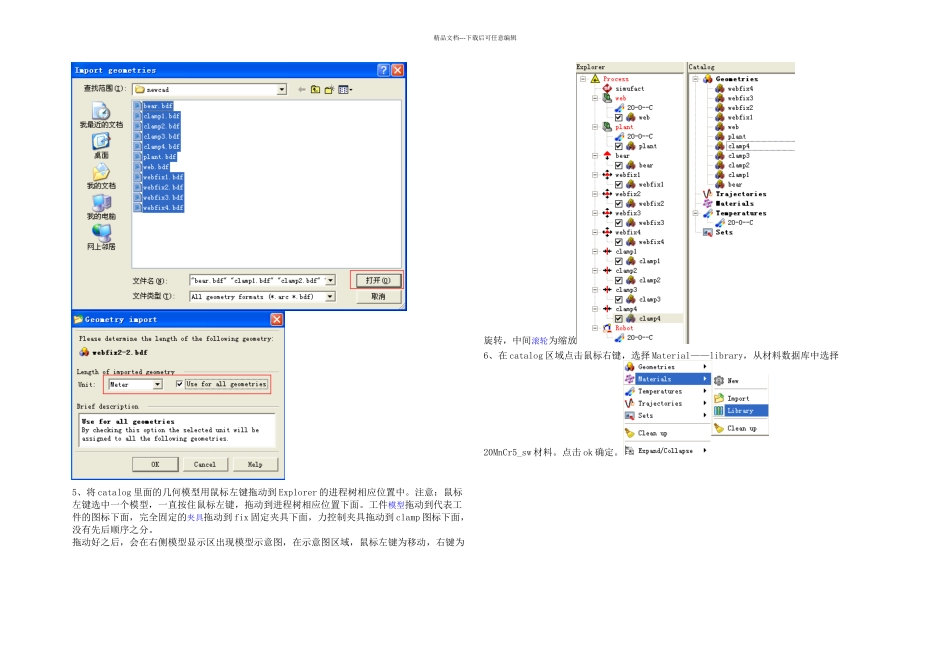

精品文档---下载后可任意编辑之前一直都是发的 forming 的教程，而网上的资料相对较少，其实软件也是一款很不错的软件，以往我们做焊接非线性大多数都是用 marc，但是 marc 那个不人性化的界面，以及建模的复杂，让新手们望而却步。simufact 基于 marc 和两个求解器，取长补短，开发了极易使用的焊接模拟软件，今日我就带大家一起来体验一下吧。欢迎捧场噢！1、打开 simufact.welding3.1.0 软件。点击新建按钮创建一个新的仿真模拟。2、在弹出的界面中设定工作名称及保存位置。点击 ok 确定3、在新弹出的界面中，设定重力方向、工件数量、工作平台数量、完全固定夹具数量、力固定夹具数量、机械手数量，设定完成后点击 ok 确定重力方向：根据实际与所建立的几何模型坐标系来设定。如图所示，模型空间坐标系如下图所示，焊接构件放置于地面工作平台上，因此设定重力方向为 Z 的负方向。工件数量：图示为两个工件焊接，上方柱形构件及下方平板行构件。数量设置为 2工作平台：起支撑作用，图示，蓝色构件下面的黄色构件为工作平台，一些复杂形状的构件焊接时，内部支撑夹具形状要复杂一些，但是道理是一样的。它们对工件起到支撑作用。完全固定夹具：根据实际中夹具工装设定，意为 XYZ 方向均不可动。里固定夹具：施加一定的力，使工件固定。如图示蓝色板类件上面的四个小圆柱，通过它们施加一定的力，让构件压在工作平台上。机械手数量：焊接工艺中用到的机械手数量，有些工艺需要多个机械手同时进行焊接，根据实际定义即可。本案例为一个机械手，顺序焊接底部四条直线焊缝，没道焊缝之间间隔一段时间（机械手转向）。4、在软件 catalog 空白区域点击鼠标右键，在弹出的对话框中选择 Geometries(几何)——Import（导入），然后在弹出的对话框中选择要导入的几何模型，可以一次性导入所有模型，在后面弹出的单位选择对话框中选择你建模时所用的单位，然后将 use for all geometries前面勾选，意为所有几何模型的单元都采纳当前单位。注意：导入的必须是划分好的网格，因为，焊接仿真需要质量比较好的单元，目前软件只支持六面体单元的计算，所以需要大家自己通过网格划分工具进行网格划分，估计下一个版本的软件中会带有自动网格划分工具，但是假如你想将仿真做准确，最好不要用自动划分的单元，还是麻烦一点手动建模吧。精品文档---下载后可任意编辑5、将 catalog 里面的几何模型用鼠标左键拖动到 Explorer 的进程树相...
