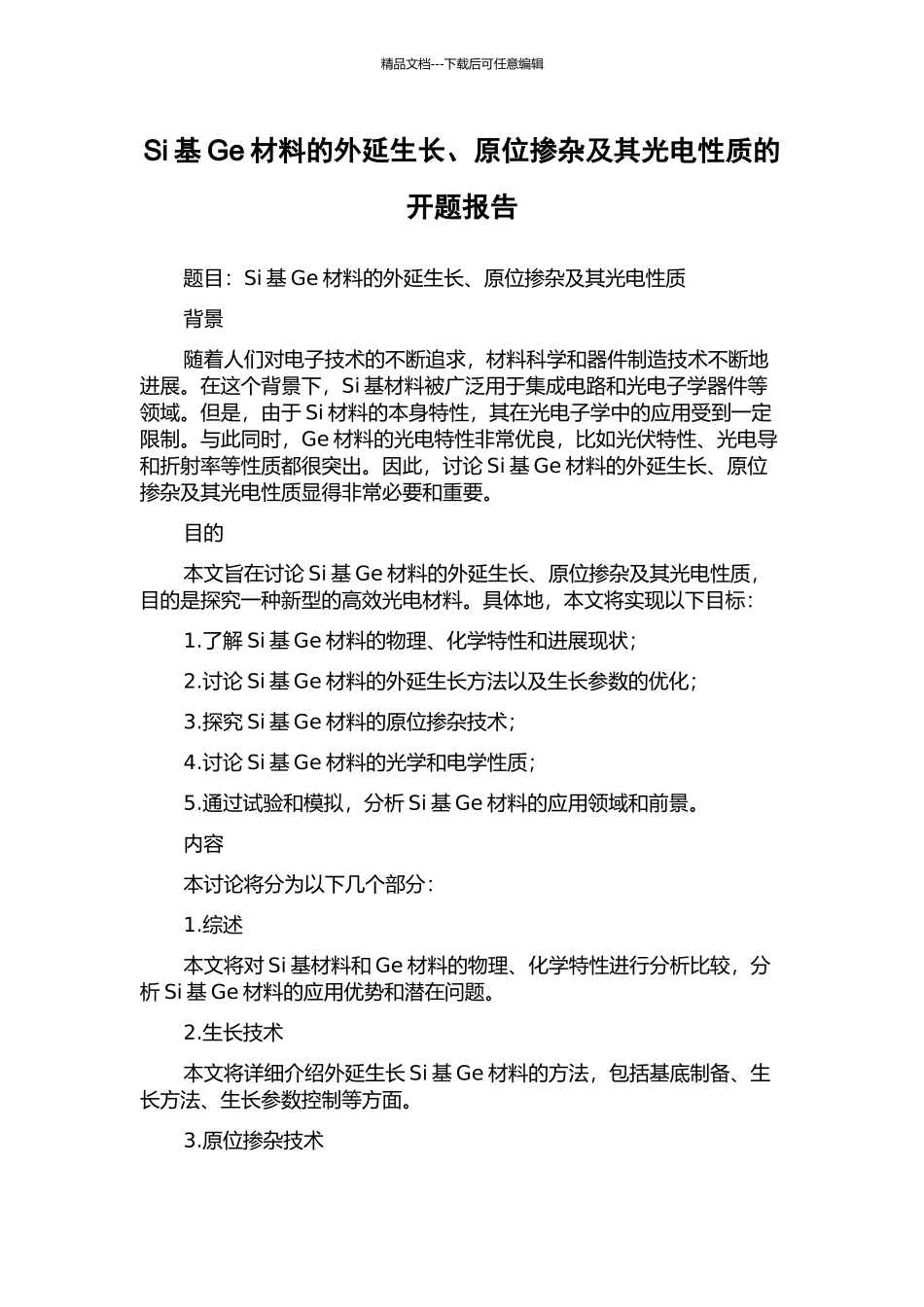

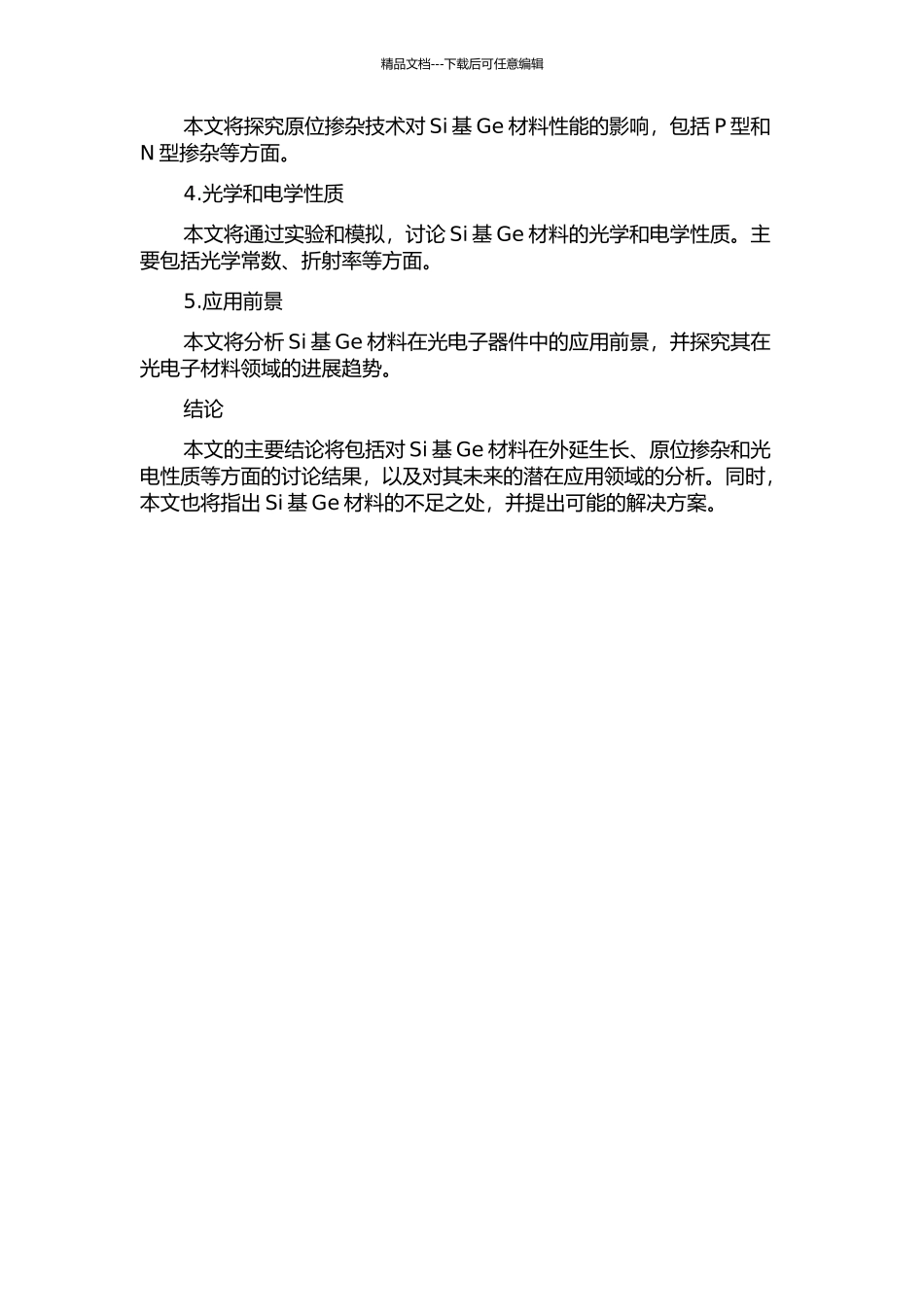

精品文档---下载后可任意编辑Si 基 Ge 材料的外延生长、原位掺杂及其光电性质的开题报告题目：Si 基 Ge 材料的外延生长、原位掺杂及其光电性质背景随着人们对电子技术的不断追求，材料科学和器件制造技术不断地进展。在这个背景下，Si 基材料被广泛用于集成电路和光电子学器件等领域。但是，由于 Si 材料的本身特性，其在光电子学中的应用受到一定限制。与此同时，Ge 材料的光电特性非常优良，比如光伏特性、光电导和折射率等性质都很突出。因此，讨论 Si 基 Ge 材料的外延生长、原位掺杂及其光电性质显得非常必要和重要。目的本文旨在讨论 Si 基 Ge 材料的外延生长、原位掺杂及其光电性质，目的是探究一种新型的高效光电材料。具体地，本文将实现以下目标：1.了解 Si 基 Ge 材料的物理、化学特性和进展现状；2.讨论 Si 基 Ge 材料的外延生长方法以及生长参数的优化；3.探究 Si 基 Ge 材料的原位掺杂技术；4.讨论 Si 基 Ge 材料的光学和电学性质；5.通过试验和模拟，分析 Si 基 Ge 材料的应用领域和前景。内容本讨论将分为以下几个部分：1.综述本文将对 Si 基材料和 Ge 材料的物理、化学特性进行分析比较，分析 Si 基 Ge 材料的应用优势和潜在问题。2.生长技术本文将详细介绍外延生长 Si 基 Ge 材料的方法，包括基底制备、生长方法、生长参数控制等方面。3.原位掺杂技术精品文档---下载后可任意编辑本文将探究原位掺杂技术对 Si 基 Ge 材料性能的影响，包括 P 型和N 型掺杂等方面。4.光学和电学性质本文将通过实验和模拟，讨论 Si 基 Ge 材料的光学和电学性质。主要包括光学常数、折射率等方面。5.应用前景本文将分析 Si 基 Ge 材料在光电子器件中的应用前景，并探究其在光电子材料领域的进展趋势。结论本文的主要结论将包括对 Si 基 Ge 材料在外延生长、原位掺杂和光电性质等方面的讨论结果，以及对其未来的潜在应用领域的分析。同时，本文也将指出 Si 基 Ge 材料的不足之处，并提出可能的解决方案。
