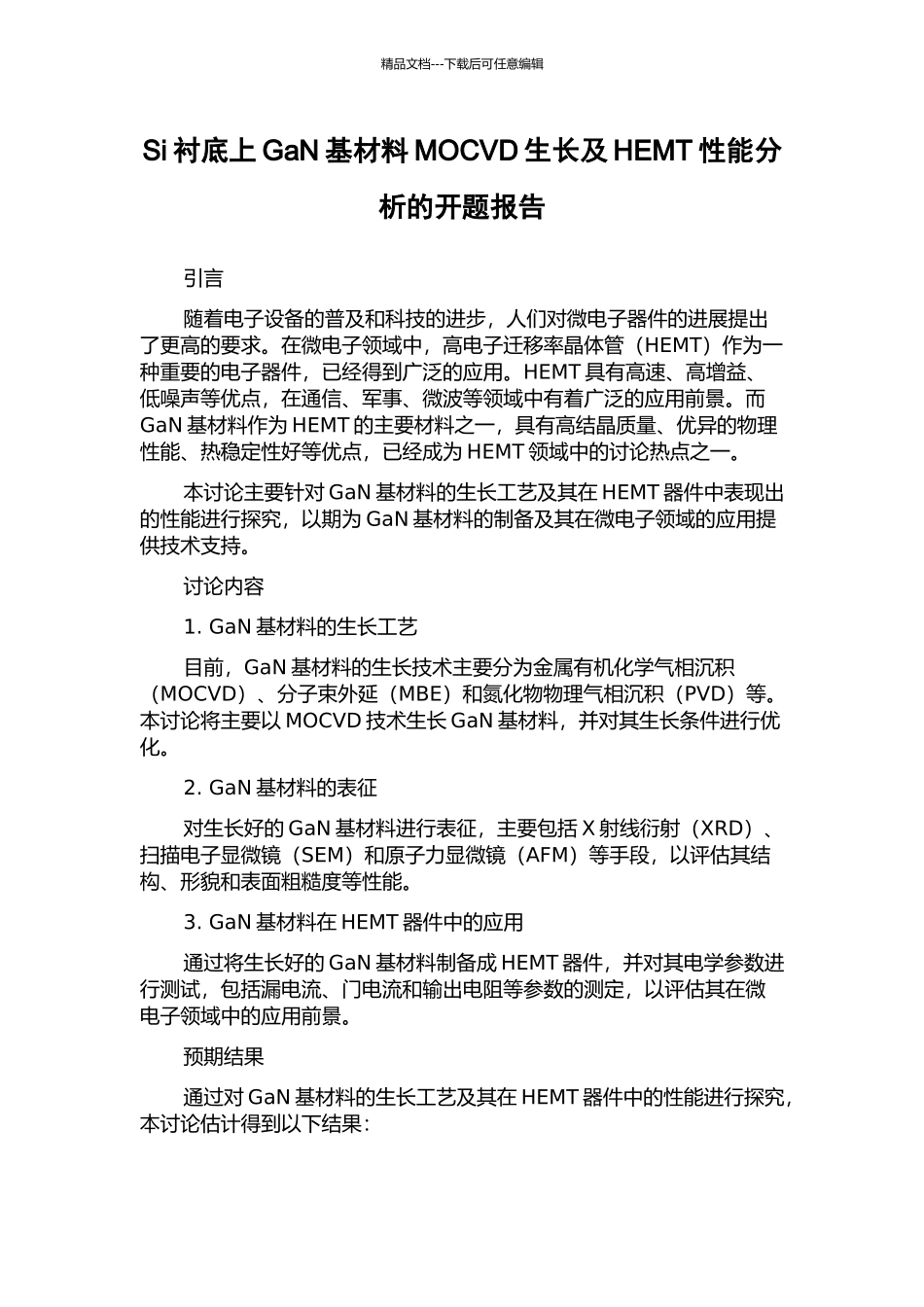

精品文档---下载后可任意编辑Si 衬底上 GaN 基材料 MOCVD 生长及 HEMT 性能分析的开题报告引言随着电子设备的普及和科技的进步,人们对微电子器件的进展提出了更高的要求。在微电子领域中,高电子迁移率晶体管(HEMT)作为一种重要的电子器件,已经得到广泛的应用。HEMT 具有高速、高增益、低噪声等优点,在通信、军事、微波等领域中有着广泛的应用前景。而GaN 基材料作为 HEMT 的主要材料之一,具有高结晶质量、优异的物理性能、热稳定性好等优点,已经成为 HEMT 领域中的讨论热点之一。本讨论主要针对 GaN 基材料的生长工艺及其在 HEMT 器件中表现出的性能进行探究,以期为 GaN 基材料的制备及其在微电子领域的应用提供技术支持。讨论内容1. GaN 基材料的生长工艺目前,GaN 基材料的生长技术主要分为金属有机化学气相沉积(MOCVD)、分子束外延(MBE)和氮化物物理气相沉积(PVD)等。本讨论将主要以 MOCVD 技术生长 GaN 基材料,并对其生长条件进行优化。2. GaN 基材料的表征对生长好的 GaN 基材料进行表征,主要包括 X 射线衍射(XRD)、扫描电子显微镜(SEM)和原子力显微镜(AFM)等手段,以评估其结构、形貌和表面粗糙度等性能。3. GaN 基材料在 HEMT 器件中的应用通过将生长好的 GaN 基材料制备成 HEMT 器件,并对其电学参数进行测试,包括漏电流、门电流和输出电阻等参数的测定,以评估其在微电子领域中的应用前景。预期结果通过对 GaN 基材料的生长工艺及其在 HEMT 器件中的性能进行探究,本讨论估计得到以下结果:精品文档---下载后可任意编辑1. 针对 MOCVD 生长技术进行优化,得到生长条件最优的 GaN 基材料;2. 经 XRD、SEM 和 AFM 等手段对生长好的 GaN 基材料进行表征,得到其结构、形貌和表面粗糙度等性能;3. 利用生长好的 GaN 基材料制备成 HEMT 器件,并进行电学参数测试,评估其在微电子领域中的应用前景。参考文献1. Chen, W., Detchprohm, T., & Tansu, N. (2024). Physics and applications of GaN-based vertical-cavity surface-emitting lasers. Journal of Physics D: Applied Physics, 45(19), 193001.2. Mishra, U.K., Parikh, P., & Wu, Y.F. (2024). AlGaN/GaN HEMTs-an overview of device operation and applications. Proceedings of the IEEE, 90(6), 1022-1031.3. Sun, Y., & Li, X. (2024). Current status and prospects of GaN-based high electron mobility transistors. Chinese Journal of Semiconductors, 40(12), 120001.
