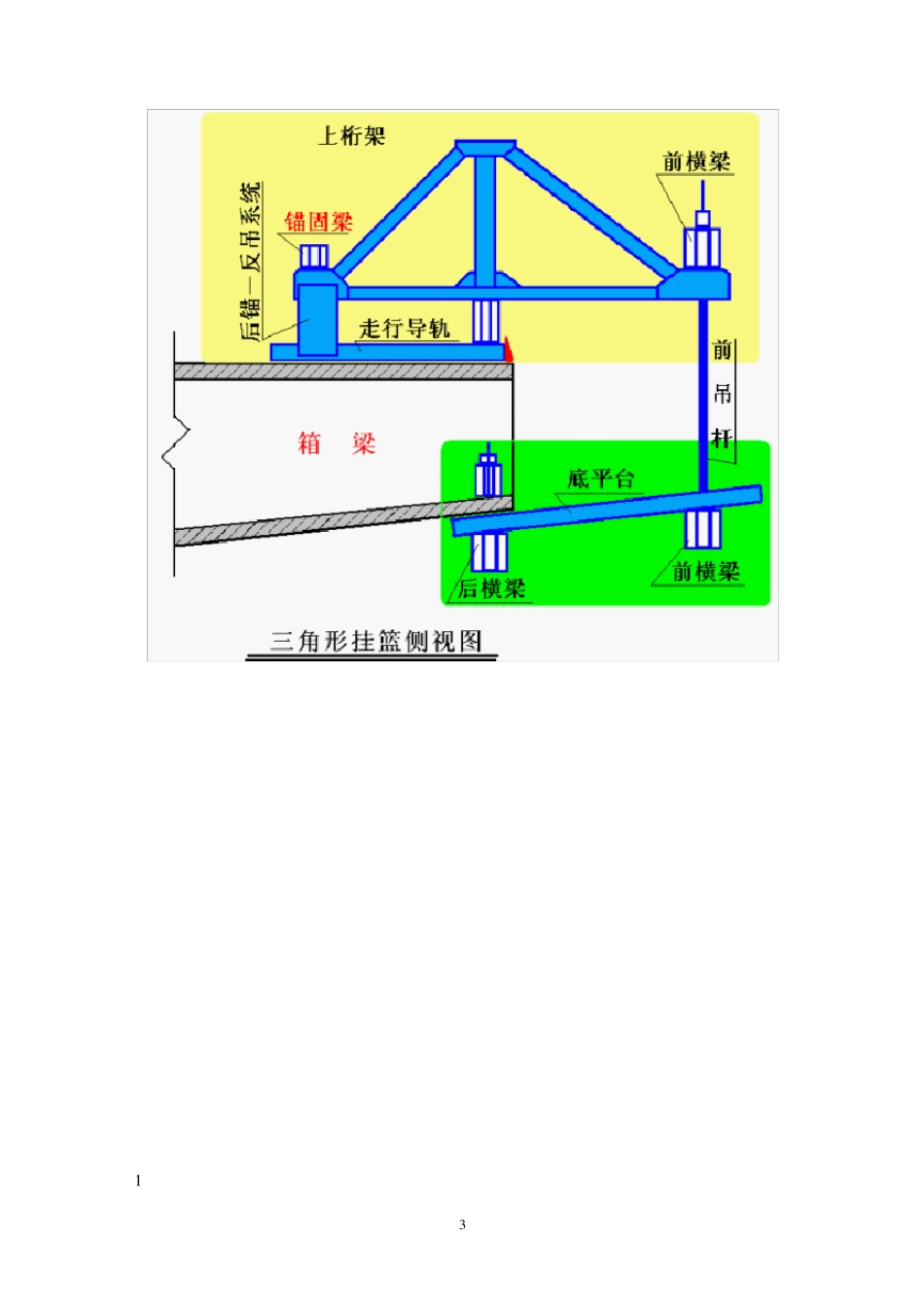

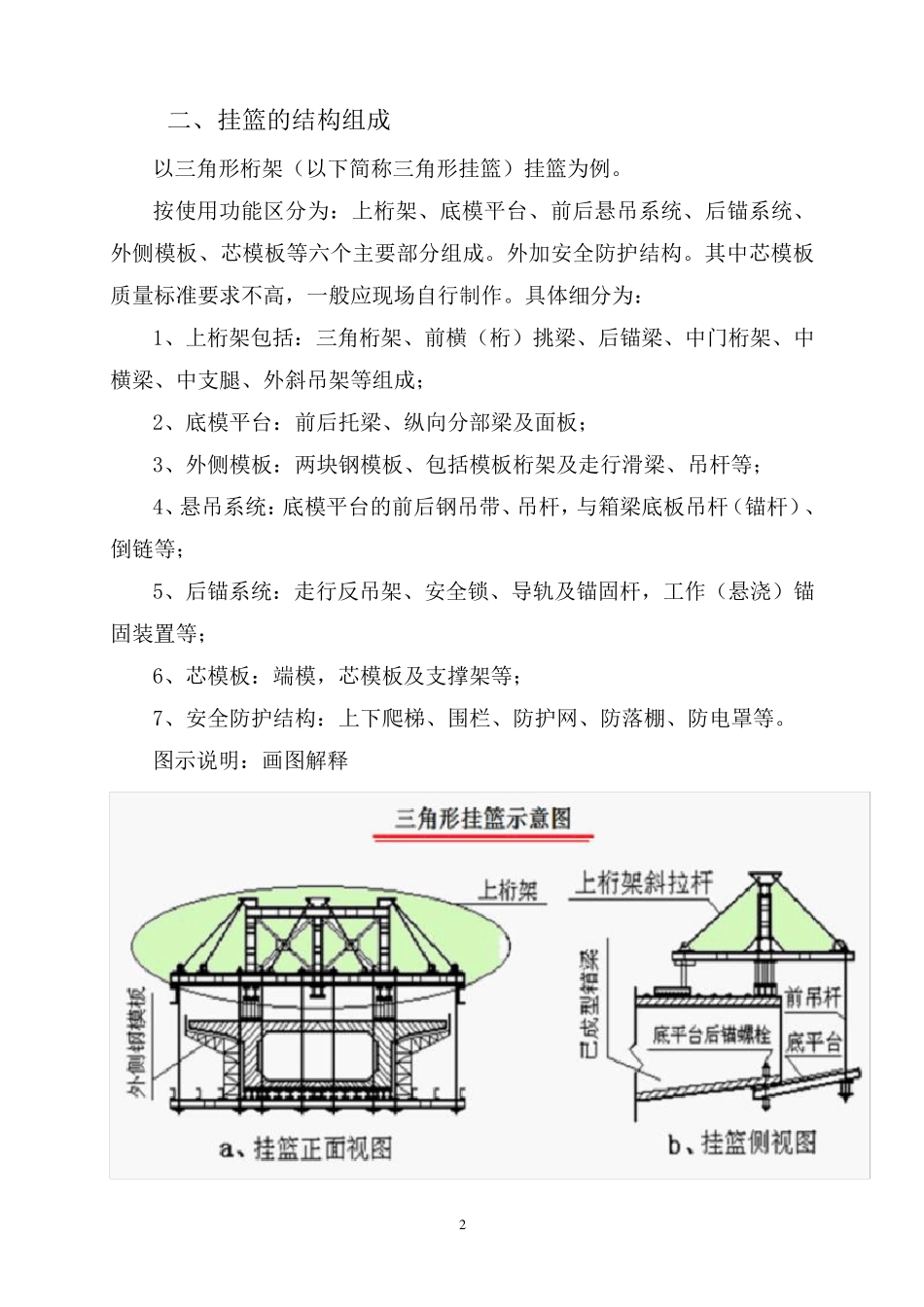

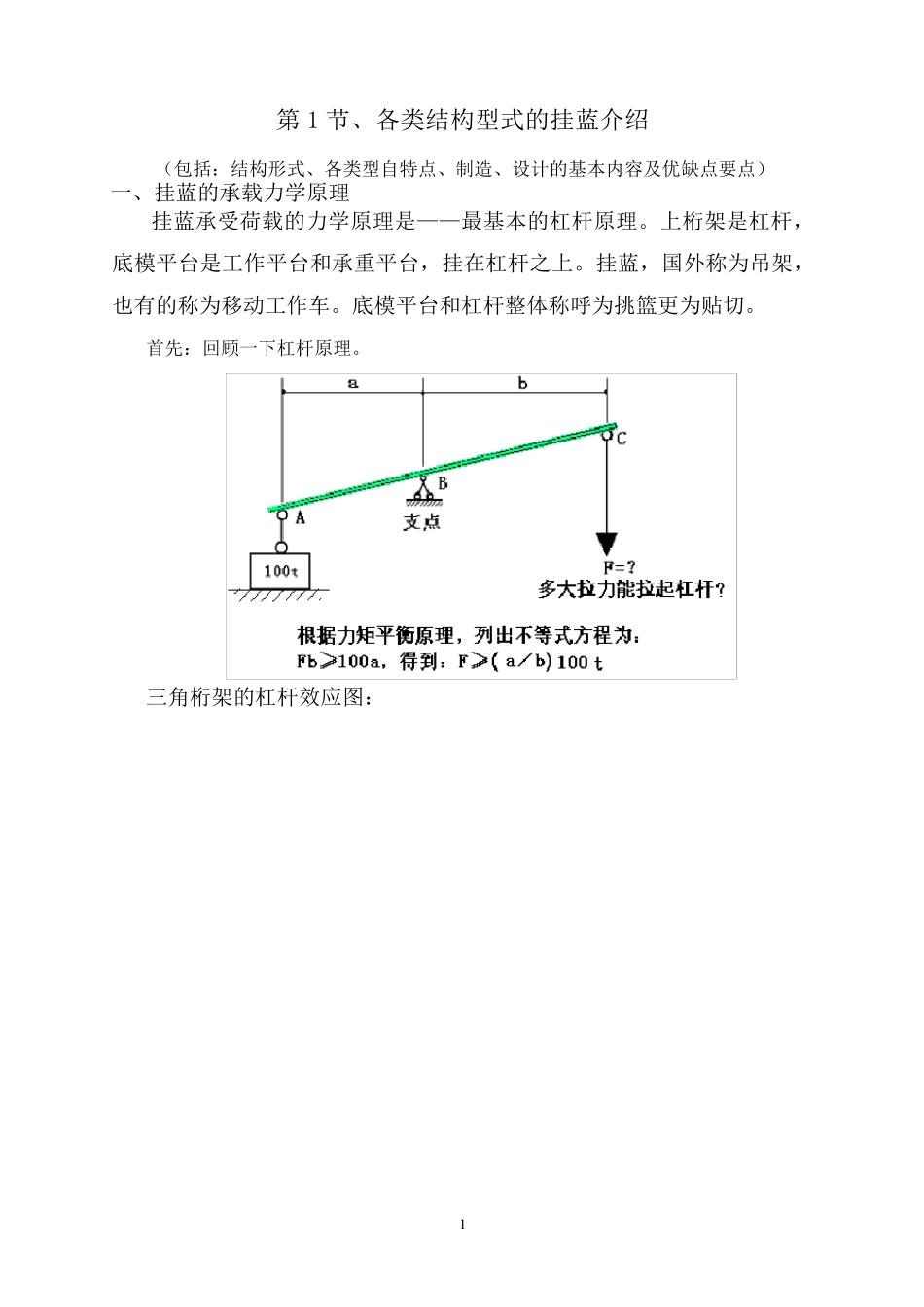

1 第1 节、各类结构型式的挂蓝介绍 （包括：结构形式、各类型自特点、制造、设计的基本内容及优缺点要点） 一、挂蓝的承载力学原理 挂蓝承受荷载的力学原理是——最基本的杠杆原理。上桁架是杠杆，底模平台是工作平台和承重平台，挂在杠杆之上。挂蓝，国外称为吊架，也有的称为移动工作车。底模平台和杠杆整体称呼为挑篮更为贴切。 首先：回顾一下杠杆原理。 三角桁架的杠杆效应图： 2 二、挂篮的结构组成 以三角形桁架（以下简称三角形挂篮）挂篮为例。 按使用功能区分为：上桁架、底模平台、前后悬吊系统、后锚系统、外侧模板、芯模板等六个主要部分组成。外加安全防护结构。其中芯模板质量标准要求不高，一般应现场自行制作。具体细分为： 1、上桁架包括：三角桁架、前横（桁）挑梁、后锚梁、中门桁架、中横梁、中支腿、外斜吊架等组成； 2、底模平台：前后托梁、纵向分部梁及面板； 3、外侧模板：两块钢模板、包括模板桁架及走行滑梁、吊杆等； 4、悬吊系统：底模平台的前后钢吊带、吊杆，与箱梁底板吊杆（锚杆）、倒链等； 5、后锚系统：走行反吊架、安全锁、导轨及锚固杆，工作（悬浇）锚固装置等； 6、芯模板：端模，芯模板及支撑架等； 7、安全防护结构：上下爬梯、围栏、防护网、防落棚、防电罩等。 图示说明：画图解释 3 1 4 三、挂篮的结构形式 1、挂篮结构形式的变化 不管什么样的挂蓝结构，其底模平台均一样，作用一样，结构也没有变化；主要是上桁架——杠杆有变化。各个施工单位考虑自身材料来源、材料型号、桥梁要求、桁架刚度、施工方便等因素的差异，在上桁架上做了花样，作出了各式各样的变化，由此衍生出各种形式的挂蓝结构。常见的挂篮形式有菱形挂篮、三角挂篮、桁架挂篮、牵索挂篮等，由万能杆件组拼的挂篮和贝雷桁架组拼的挂篮均属于桁架挂篮。 2、各类挂篮结构形式图片简介 （1 ）、梁板式吊蓝 5 钢板梁挂篮 特点：杠杆体系明确，结构简单，杆件少，制作、安装、走行、拆卸方便； 缺点：悬挑变形大、结构自重大！ 6 （2）、下承式桁架梁挑篮——反挑杠杆（反作用杠杆） 特点：桥面作业面大、开阔，腹板处反支点受力集中、需加固，走行反吊结构复杂，C 型反扣吊杆制作麻烦，安装、走行、拆卸不方便，； 缺点：变形大、结构自重偏大，腹板下桁梁高度受限制！ （3）、菱形吊蓝 7 特点：杆件结构简单，制作简单，安装、走行、拆卸方便，； 缺点：变形大、结构自重偏大，前挑梁操作...
