各类钢筋设计长度计算公式VIP专享

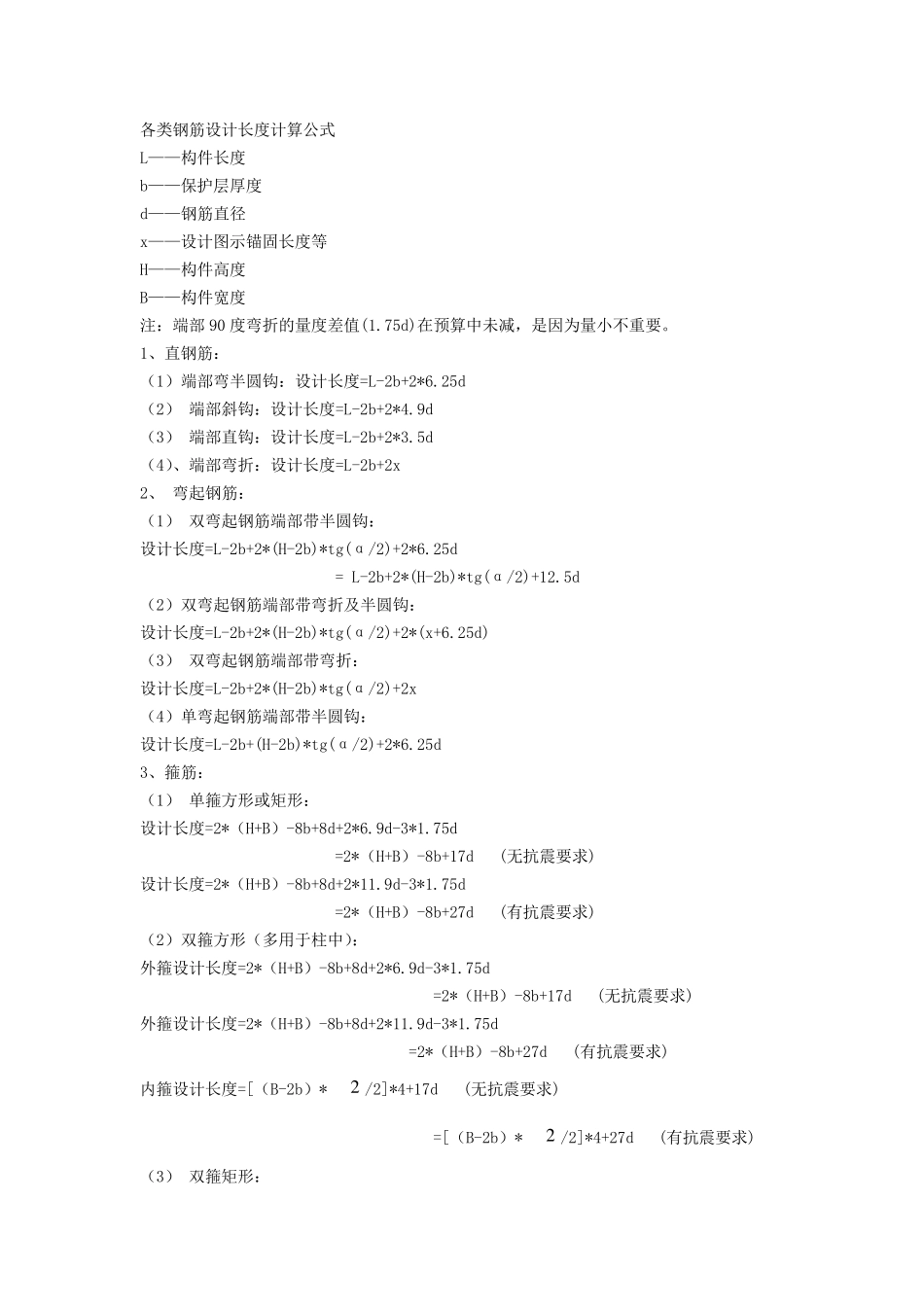

各类钢筋设计长度计算公式 L——构件长度 b——保护层厚度 d——钢筋直径 x——设计图示锚固长度等 H——构件高度 B——构件宽度 注：端部90 度弯折的量度差值(1.75d)在预算中未减，是因为量小不重要。 1、直钢筋： （1）端部弯半圆钩：设计长度=L-2b+2*6.25d （2） 端部斜钩：设计长度=L-2b+2*4.9d （3） 端部直钩：设计长度=L-2b+2*3.5d （4）、端部弯折：设计长度=L-2b+2x 2、 弯起钢筋： （1） 双弯起钢筋端部带半圆钩： 设计长度=L-2b+2*(H-2b)*tg(α/2)+2*6.25d = L-2b+2*(H-2b)*tg(α/2)+12.5d （2）双弯起钢筋端部带弯折及半圆钩： 设计长度=L-2b+2*(H-2b)*tg(α/2)+2*(x+6.25d) （3） 双弯起钢筋端部带弯折： 设计长度=L-2b+2*(H-2b)*tg(α/2)+2x （4）单弯起钢筋端部带半圆钩： 设计长度=L-2b+(H-2b)*tg(α/2)+2*6.25d 3、箍筋： （1） 单箍方形或矩形： 设计长度=2*（H+B）-8b+8d+2*6.9d-3*1.75d =2*（H+B）-8b+17d (无抗震要求) 设计长度=2*（H+B）-8b+8d+2*11.9d-3*1.75d =2*（H+B）-8b+27d (有抗震要求) （2）双箍方形（多用于柱中）： 外箍设计长度=2*（H+B）-8b+8d+2*6.9d-3*1.75d =2*（H+B）-8b+17d (无抗震要求) 外箍设计长度=2*（H+B）-8b+8d+2*11.9d-3*1.75d =2*（H+B）-8b+27d (有抗震要求) 内箍设计长度=[（B-2b）* 2 /2]*4+17d (无抗震要求) =[（B-2b）* 2 /2]*4+27d (有抗震要求) （3） 双箍矩形： 每组（对）箍设计长度=（H-2b）*4+(B-2b+B`)*2+17d (无抗震要求) = （H-2b ）*4+(B-2b+B`)*2+27d (有抗震要求) (4）三角箍（多用于有梁板）： 设计长度=（B-2b）+222b)-(B2b)-(H*4 +17d (无抗震要求) =（B-2b）+222b)-(B2b)-(H*4 +27d (有抗震要求) (5）S 型箍（拉筋）： 设计长度=（B-2b）+17d (无抗震要求) =（B-2b）+27d (有抗震要求) （6）箍筋数量：n=(L-2b)/a+1 a 为箍筋间距，S 箍间距为2a （7）螺旋箍： 设计长度=N*222*2b)-(DP +17d (无抗震要求) =N*222*2b)-(DP +27d (有抗震要求) N——螺线圈数=（L-2b）/P,P——螺线间距，D——构件直径 做好预算-钢筋计算公式 一、梁 （1） 框架梁 一、首跨钢筋的计算 1、上部贯通筋 上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值 2、端支座负筋 端支座负筋长度：第一排为Ln/3＋端支座锚固值； 第二排为Ln/4＋端支座锚固值 3、下部钢筋 下部钢...
