合成氨生产工艺

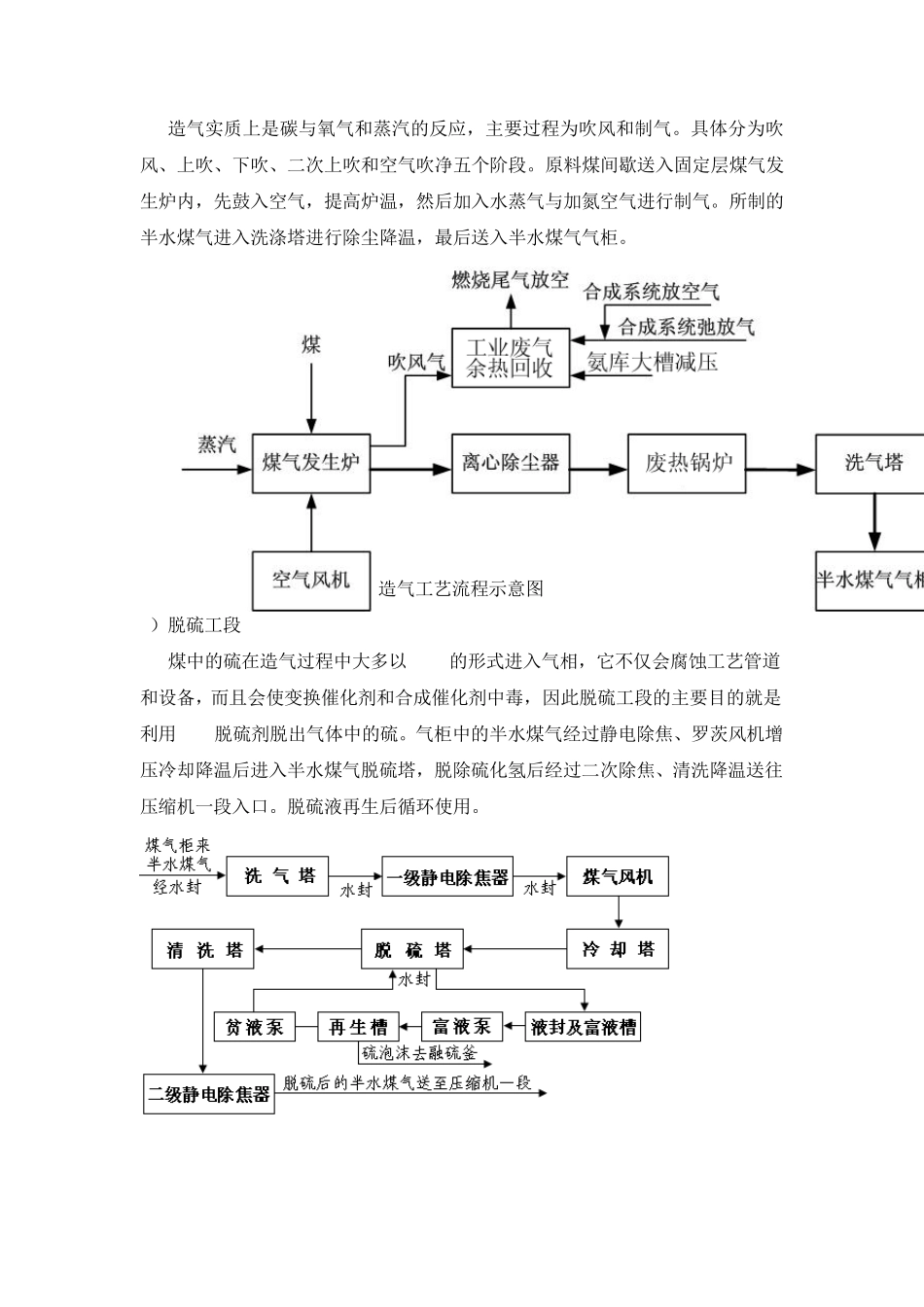

合成氨工艺流程 在200MPa的高压和500℃的高温和催化剂作用下，N2+3H2====2NH3,经过压缩冷凝后，将余料在送回反应器进行反应， 合成氨指由氮和氢在高温高压和催化剂存在下直接合成的氨。世界上的氨除少量从焦炉气中回收副产外，绝大部分是合成的氨。 合成氨主要用作化肥、冷冻剂和化工原料 生产方法 生产合成氨的主要原料有天然气、石脑油、重质油和煤（或焦炭）等。 ①天然气制氨。天然气先经脱硫，然后通过二次转化，再分别经过一氧化碳变换、二氧化碳脱除等工序，得到的氮氢混合气，其中尚含有一氧化碳和二氧化碳约 0.1％～0.3％（体积），经甲烷化作用除去后，制得氢氮摩尔比为3的纯净气，经压缩机压缩而进入氨合成回路，制得产品氨。以石脑油为原料的合成氨生产流程与此流程相似。 ②重质油制氨。重质油包括各种深度加工所得的渣油，可用部分氧化法制得合成氨原料气，生产过程比天然气蒸气转化法简单，但需要有空气分离装置。空气分离装置制得的氧用于重质油气化，氮作为氨合成原料外，液态氮还用作脱除一氧化碳、甲烷及氩的洗涤剂。 ③煤（焦炭）制氨。随着石油化工和天然气化工的发展，以煤（焦炭）为原料制取氨的方式在世界上已很少采用。 以无烟煤为原料生成合成氨常见过程是: 造气 -> 半水煤气脱硫 -> 压缩机 1，2工段 -> 变换 -> 变换气脱硫 ->压缩机 3段 -> 脱硫 ->压缩机 4，5工段 -> 铜洗 -> 压缩机 6段 -> 氨合成 -> 产品 NH3 采用甲烷化法脱硫除原料气中 CO. CO2 时, 合成氨工艺流程图如下: 造气 ->半水煤气脱硫 ->压缩机 1,2段 ->变换 -> 变换气脱硫 -> 压缩机 3段 ->脱碳 -> 精脱硫 ->甲烷化 ->压缩机 4,5,6段 ->氨合成 ->产品 NH3 1、合成氨生产工艺介绍 1）造气工段 造气实质上是碳与氧气和蒸汽的反应，主要过程为吹风和制气。具体分为吹风、上吹、下吹、二次上吹和空气吹净五个阶段。原料煤间歇送入固定层煤气发生炉内，先鼓入空气，提高炉温，然后加入水蒸气与加氮空气进行制气。所制的半水煤气进入洗涤塔进行除尘降温，最后送入半水煤气气柜。 造气工艺流程示意图 2）脱硫工段 煤中的硫在造气过程中大多以 H2S的形式进入气相，它不仅会腐蚀工艺管道和设备，而且会使变换催化剂和合成催化剂中毒，因此脱硫工段的主要目的就是利用 DDS脱硫剂脱出气体中的硫。气柜中的半水煤气经过静电除焦、罗茨风机增压冷却降温后进入半水煤气脱硫塔，脱除硫化氢后经过...
