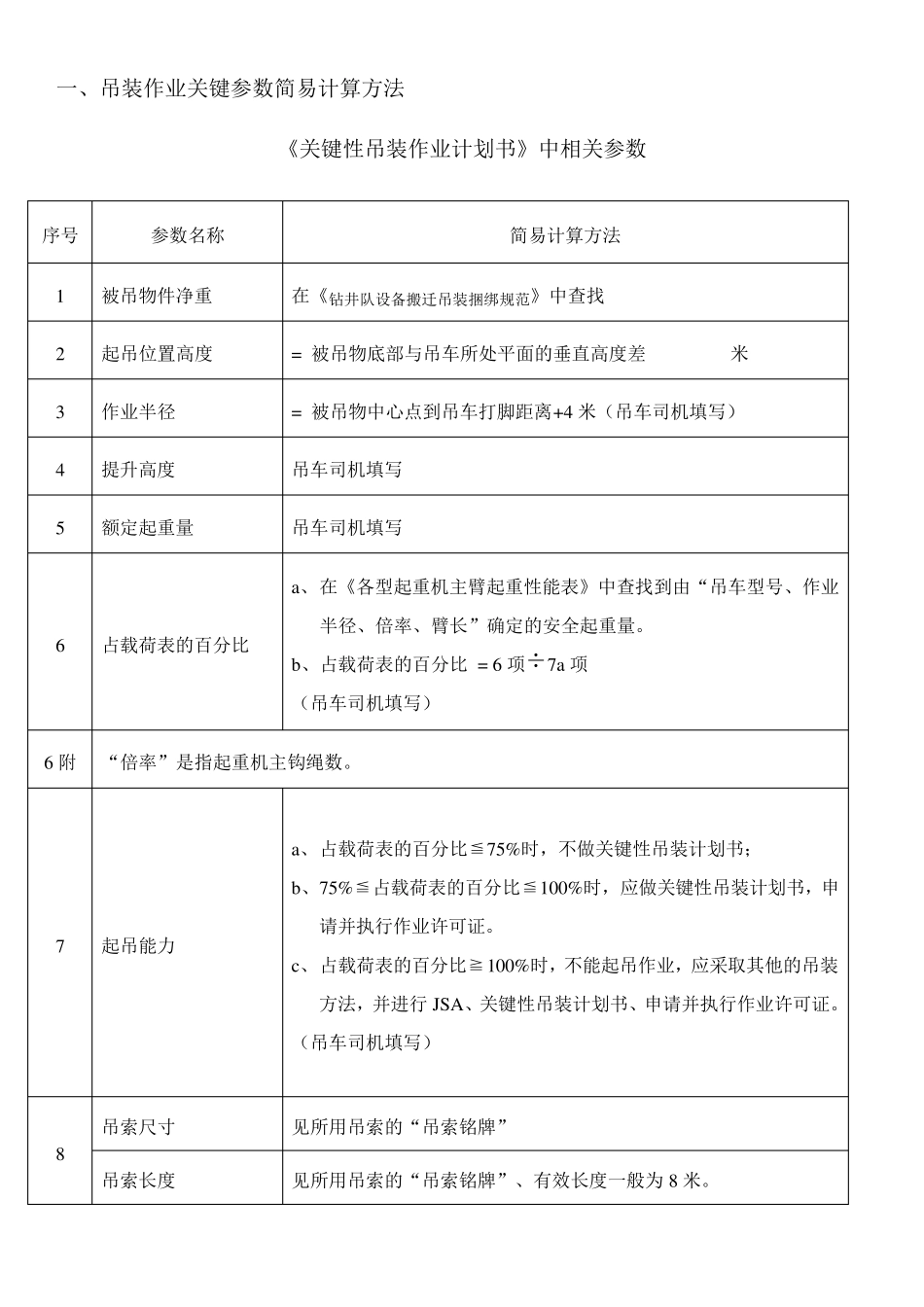

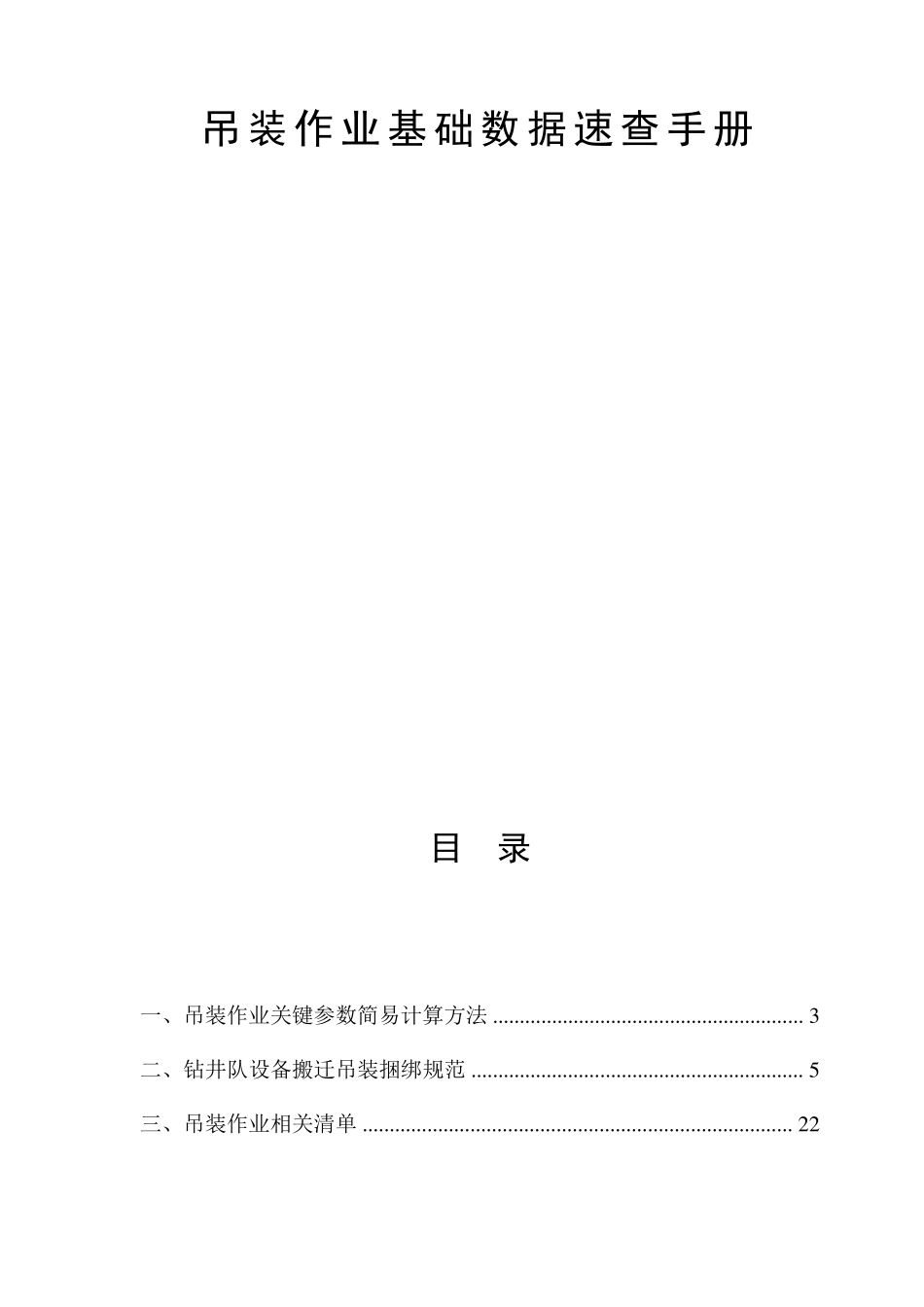

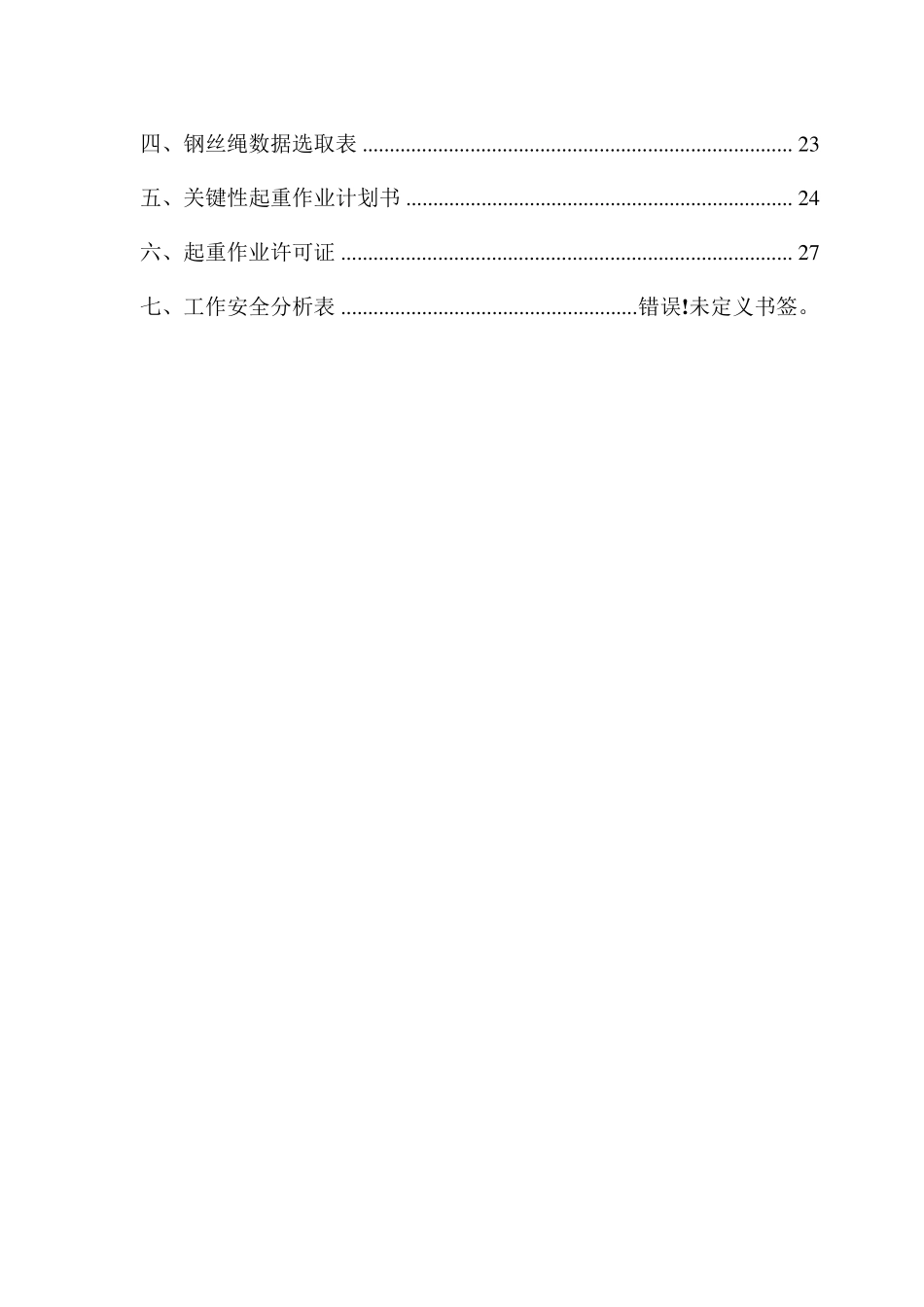

吊装作业 基 础 数 据 速 查 手 册 目 录 一、吊装作业关键参数简易计算方法 .......................................................... 3 二、钻井队设备搬迁吊装捆绑规范 .............................................................. 5 三、吊装作业相关清单 ................................................................................ 2 2 四、钢丝绳数据选取表 ................................................................................ 2 3 五、关键性起重作业计划书 ........................................................................ 2 4 六、起重作业许可证 .................................................................................... 2 7 七、工作安全分析表 ....................................................... 错误!未定义书签。 一、吊装作业关键参数简易计算方法 《关键性吊装作业计划书》中相关参数 序号 参数名称 简易计算方法 1 被吊物件净重 在《钻井队设备搬迁吊装捆绑规范》中查找 2 起吊位置高度 = 被吊物底部与吊车所处平面的垂直高度差 米 3 作业半径 = 被吊物中心点到吊车打脚距离+4 米（吊车司机填写） 4 提升高度 吊车司机填写 5 额定起重量 吊车司机填写 6 占载荷表的百分比 a、 在《各型起重机主臂起重性能表》中查找到由“吊车型号、作业半径、倍率、臂长”确定的安全起重量。 b、占载荷表的百分比 = 6 项÷7a 项 （吊车司机填写） 6 附 “倍率”是指起重机主钩绳数。 7 起吊能力 a、 占载荷表的百分比≦75%时，不做关键性吊装计划书； b、75%≦占载荷表的百分比≦100%时，应做关键性吊装计划书，申请并执行作业许可证。 c、 占载荷表的百分比≧100%时，不能起吊作业，应采取其他的吊装方法，并进行 JSA、关键性吊装计划书、申请并执行作业许可证。 （吊车司机填写） 8 吊索尺寸 见所用吊索的“吊索铭牌” 吊索长度 见所用吊索的“吊索铭牌”、有效长度一般为 8 米。 序号 参数名称 简易计算方法 吊索负荷 在《钢丝绳（吊索）选取查用表》中的“β=90°、n=1”列查找确定。 9 吊索类型 指钢丝绳及型号、人造纤维吊带及型号等。 10 需要的数量 简单理解为“用几根相同的吊索” 11 总负荷 在《钢丝绳（吊索）选取查用表》中的“相应‘形式’” 对应表...
