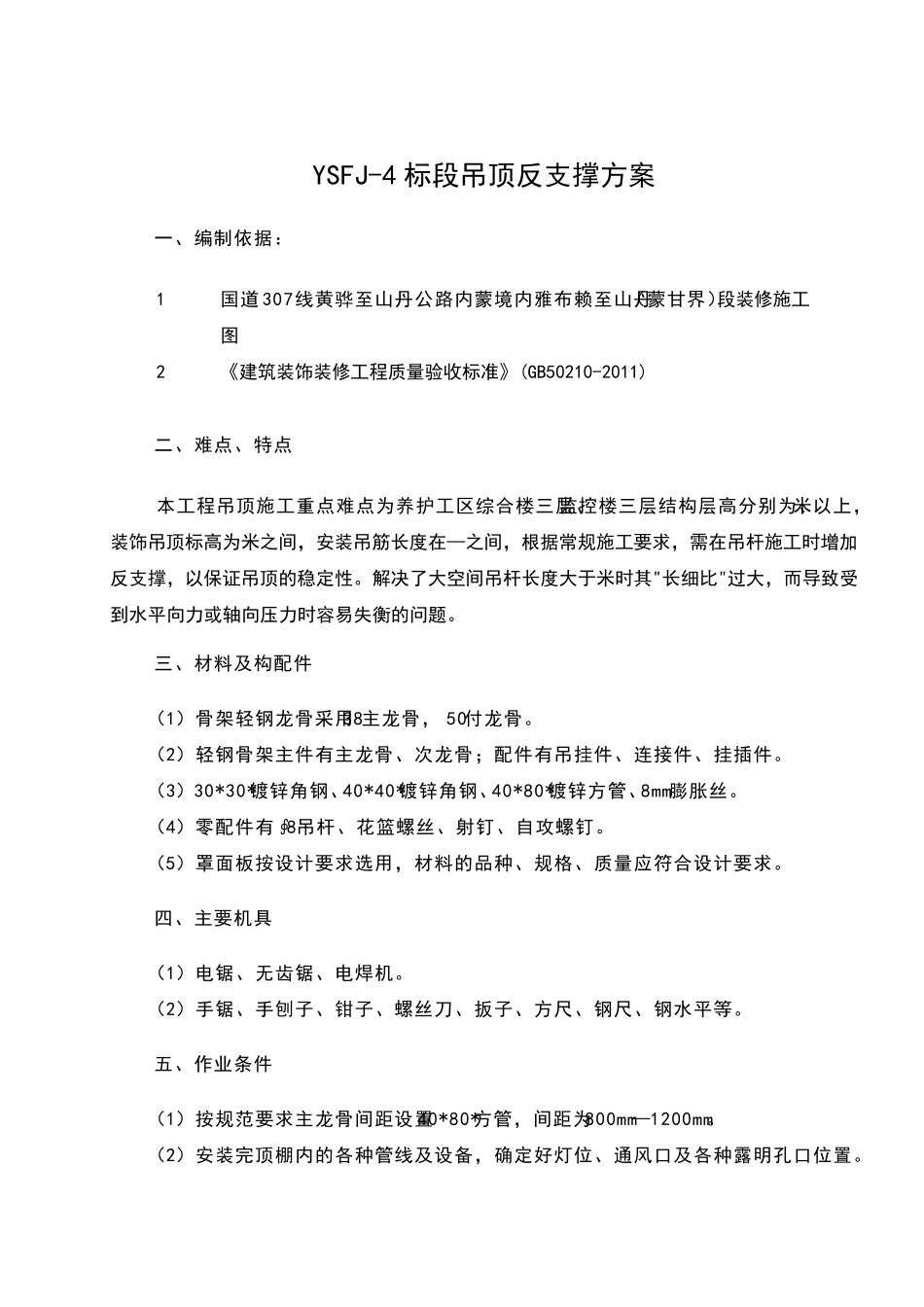

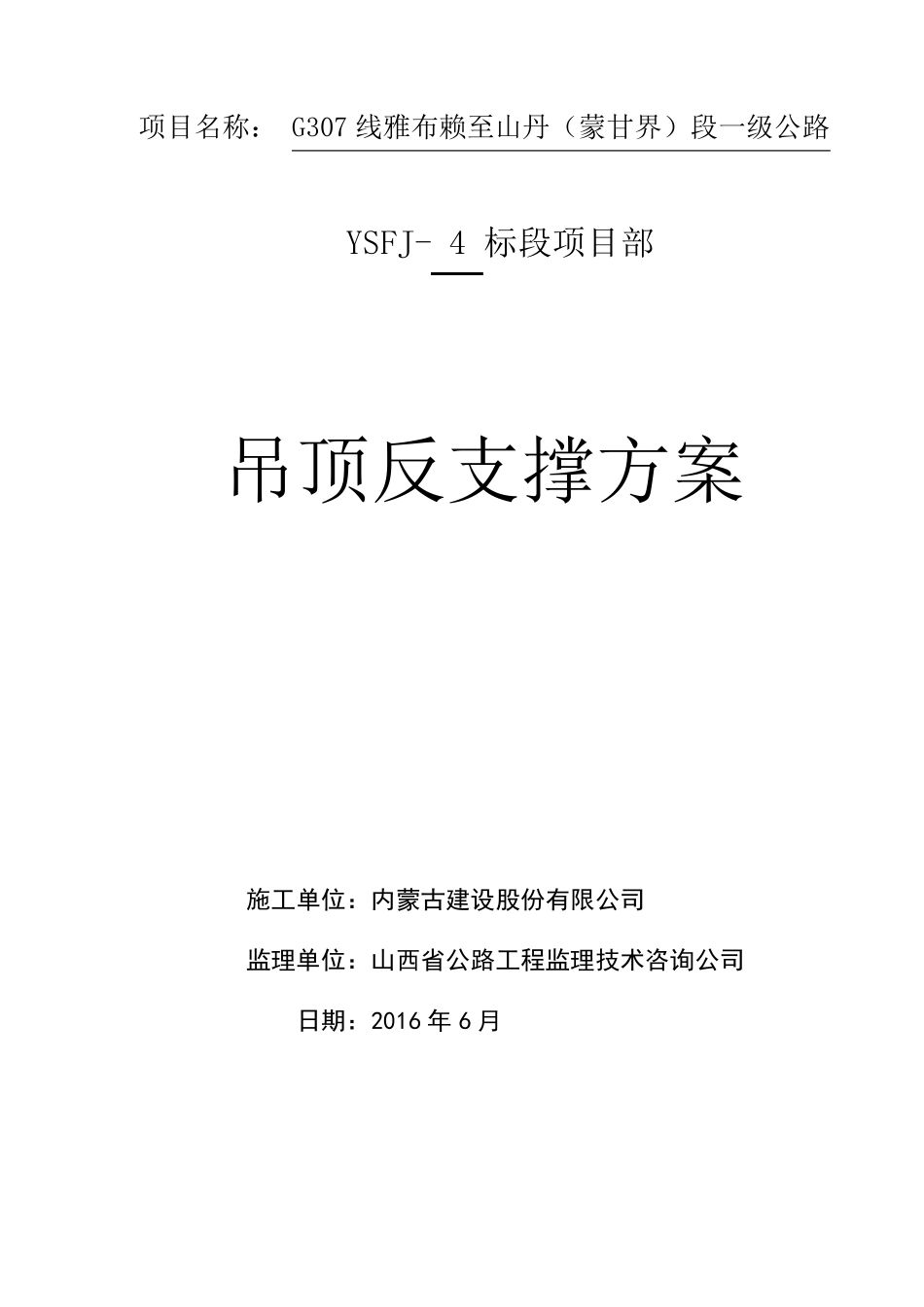

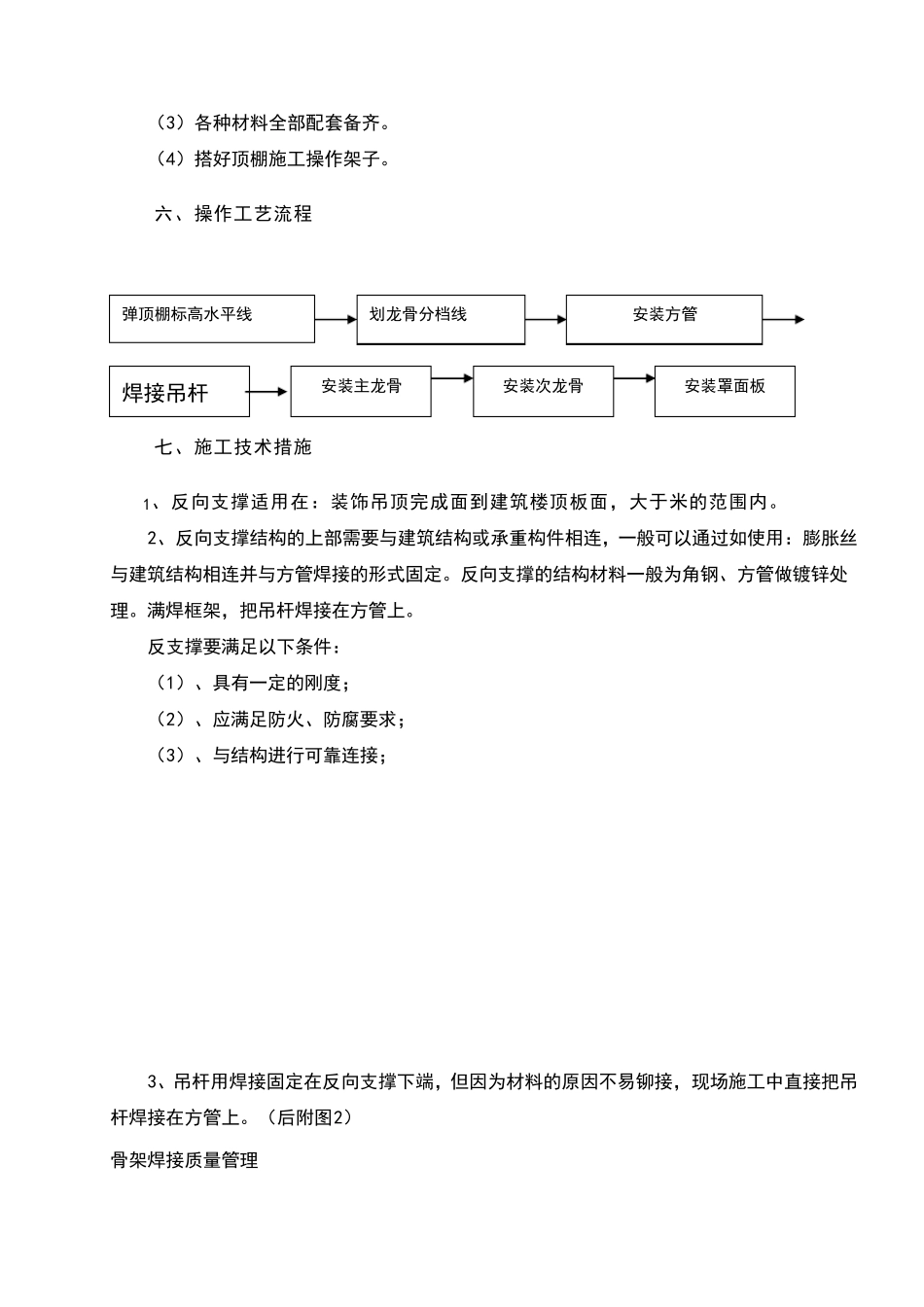

项目名称： G307 线雅布赖至山丹（蒙甘界）段一级公路 YSFJ- 4 标段项目部 吊顶反支撑方案 施工单位：内蒙古建设股份有限公司 监理单位：山西省公路工程监理技术咨询公司 日期：2016 年 6 月 YSFJ-4 标段吊顶反支撑方案 一、编制依据： 1 国道307线黄骅至山丹公路内蒙境内雅布赖至山丹（蒙甘界）段装修施工图 2 《建筑装饰装修工程质量验收标准》(GB50210-2011) 二、难点、特点 本工程吊顶施工重点难点为养护工区综合楼三层、监控楼三层结构层高分别为、米以上，装饰吊顶标高为米之间，安装吊筋长度在—之间，根据常规施工要求，需在吊杆施工时增加反支撑，以保证吊顶的稳定性。解决了大空间吊杆长度大于米时其"长细比"过大，而导致受到水平向力或轴向压力时容易失衡的问题。 三、材料及构配件 （1）骨架轻钢龙骨采用38主龙骨， 50付龙骨。 （2）轻钢骨架主件有主龙骨、次龙骨；配件有吊挂件、连接件、挂插件。 （3）30*30*镀锌角钢、40*40*镀锌角钢、40*80*镀锌方管、8mm膨胀丝。 （4）零配件有∮ 8吊杆、花 篮 螺 丝、射 钉 、自 攻 螺 钉 。 （5）罩 面 板 按 设 计 要求选 用，材料的品 种 、规格 、质量应 符 合设 计 要求。 四 、主要机 具 （1）电 锯 、无 齿 锯 、电 焊 机 。 （2）手 锯 、手 刨 子 、钳 子 、螺 丝刀 、扳 子 、方尺 、钢尺 、钢水平等 。 五 、作 业 条 件 （1）按 规范 要求主龙骨间距 设 置40*80*方管，间距 为800mm—1200mm。 （2）安装完 顶棚 内的各 种 管线及设 备 ，确 定好 灯 位 、通 风 口 及各 种 露 明 孔 口 位 置 。 （3）各种材料全部配套备齐。 （4）搭好顶棚施工操作架子。 六、操作工艺流程 七、施工技术措施 1、反向支撑适用在：装饰吊顶完成面到建筑楼顶板面，大于米的范围内。 2、反向支撑结构的上部需要与建筑结构或承重构件相连，一般可以通过如使用：膨胀丝与建筑结构相连并与方管焊接的形式固定。反向支撑的结构材料一般为角钢、方管做镀锌处理。满焊框架，把吊杆焊接在方管上。 反支撑要满足以下条件： （1）、具有一定的刚度； （2）、应满足防火、防腐要求； （3）、与结构进行可靠连接； 3、吊杆用焊接固定在反向支撑下端，但因为材料的原因不易铆接，现场施工中直接把吊杆焊接在方管上。（后附图2） 骨架焊接质量管理 弹顶棚标高水平线 划龙骨分档线 ...
