同步FIFO与异步FIFO

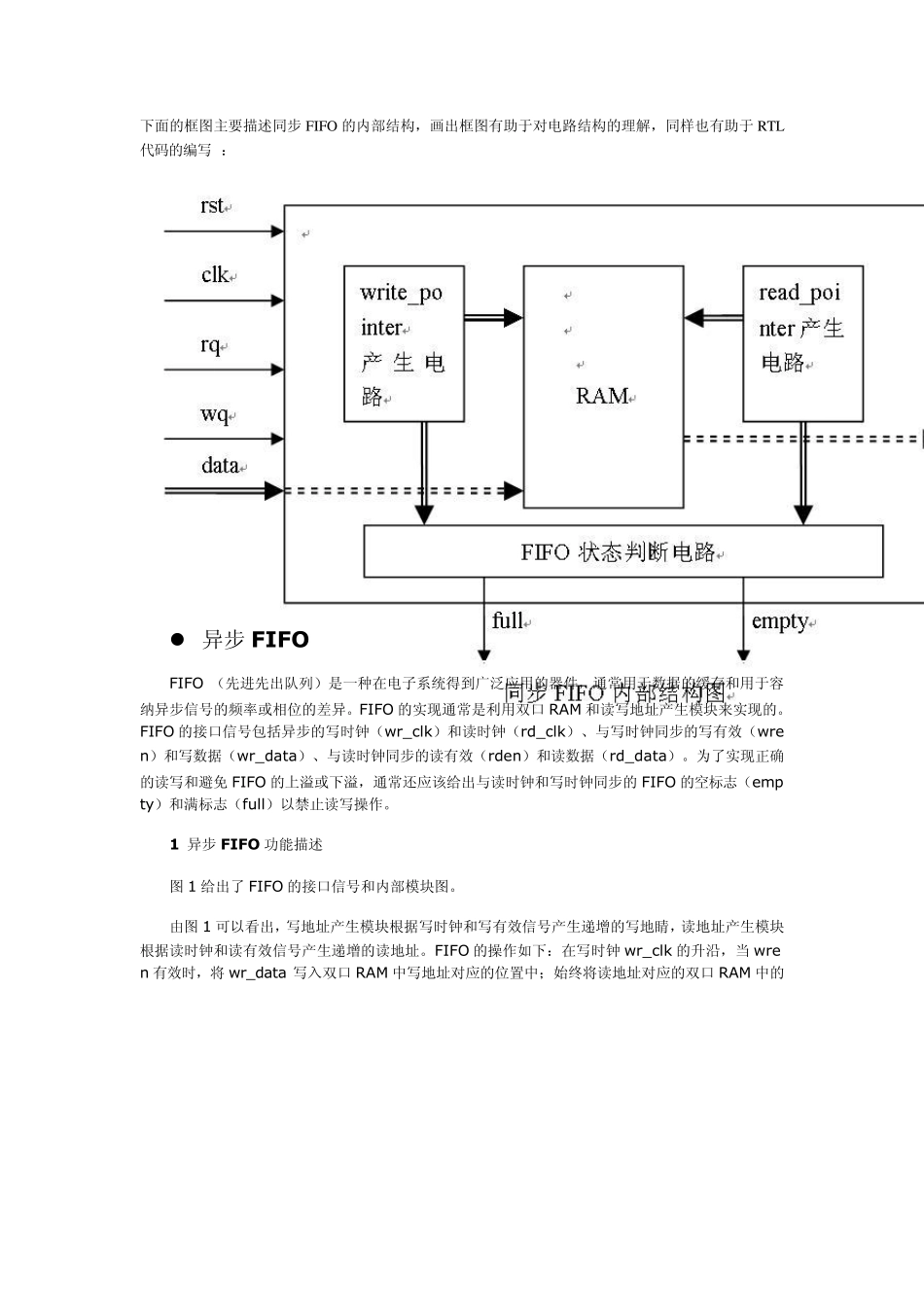

 同步FIFO之VHDL描述 同步FIFO的意思是说FIFO的读写时钟是同一个时钟，不同于异步FIFO，异步FIFO的读写时钟是完全异步的。同步FIFO的对外接口包括时钟，清零，读请求，写请求，数据输入总线，数据输出总线，空以及满信号。下面分别对同步FIFO的对外接口信号作一描述： 1． 时钟，输入，用于同步FIFO的读和写，上升沿有效； 2． 清零，输入，异步清零信号，低电平有效，该信号有效时，FIFO被清空； 3． 写请求，输入，低电平有效，该信号有效时，表明外部电路请求向 FIFO写入数据； 4． 读请求，输入，低电平有效，该信号有效时，表明外部电路请求从 FIFO中读取数据； 5． 数据输入总线，输入，当写信号有效时，数据输入总线上的数据被写入到 FIFO中； 6． 数据输出总线，输出，当读信号有效时，数据从 FIFO中被读出并放到数据输出总线上； 7． 空，输出，高电平有效，当该信号有效时，表明FIFO中没有任何数据，全部为空； 8． 满，输出，高电平有效，当该信号有效时，表明FIFO已经满了，没有空间可用来存贮数据。 使用 VHDL描述的FIFO将以上面的接口为基础，并且可以参数化配置 FIFO的宽度和深度。先把对外接口描述出来吧。 --------------------------------------------------------------------------------------------------------- -- Designer : skycanny -- Date : 2007-1-29 -- Description : Synchronous FIFO created by VHDL library ieee; use ieee.std_logic_1164.all; use ieee.std_logic_unsigned.all; use ieee.std_logic_arith.all; entity sfifo is generic(width : positive depth : positive ); port ( clk : in std_logic; rst : in std_logic; wq : in std_logic; rq : in std_logic; data : in std_logic_vector(width - 1 downto 0); q : in std_logic_vector(width - 1 downto 0); empty : out std_logic; full : out std_logic ); end entity sfifo; 下面的框图主要描述同步FIFO 的内部结构，画出框图有助于对电路结构的理解，同样也有助于RTL代码的编写 ：  异步FIFO FIFO （先进先出队列）是一种在电子系统得到广泛应用的器件，通常用于数据的缓存和用于容纳异步信号的频率或相位的差异。FIFO 的实现通常是利用双口RAM 和读写地址产生模块来实现的。FIFO 的接口信号包括异步的写时钟（wr_...
