同步带轮选型设计

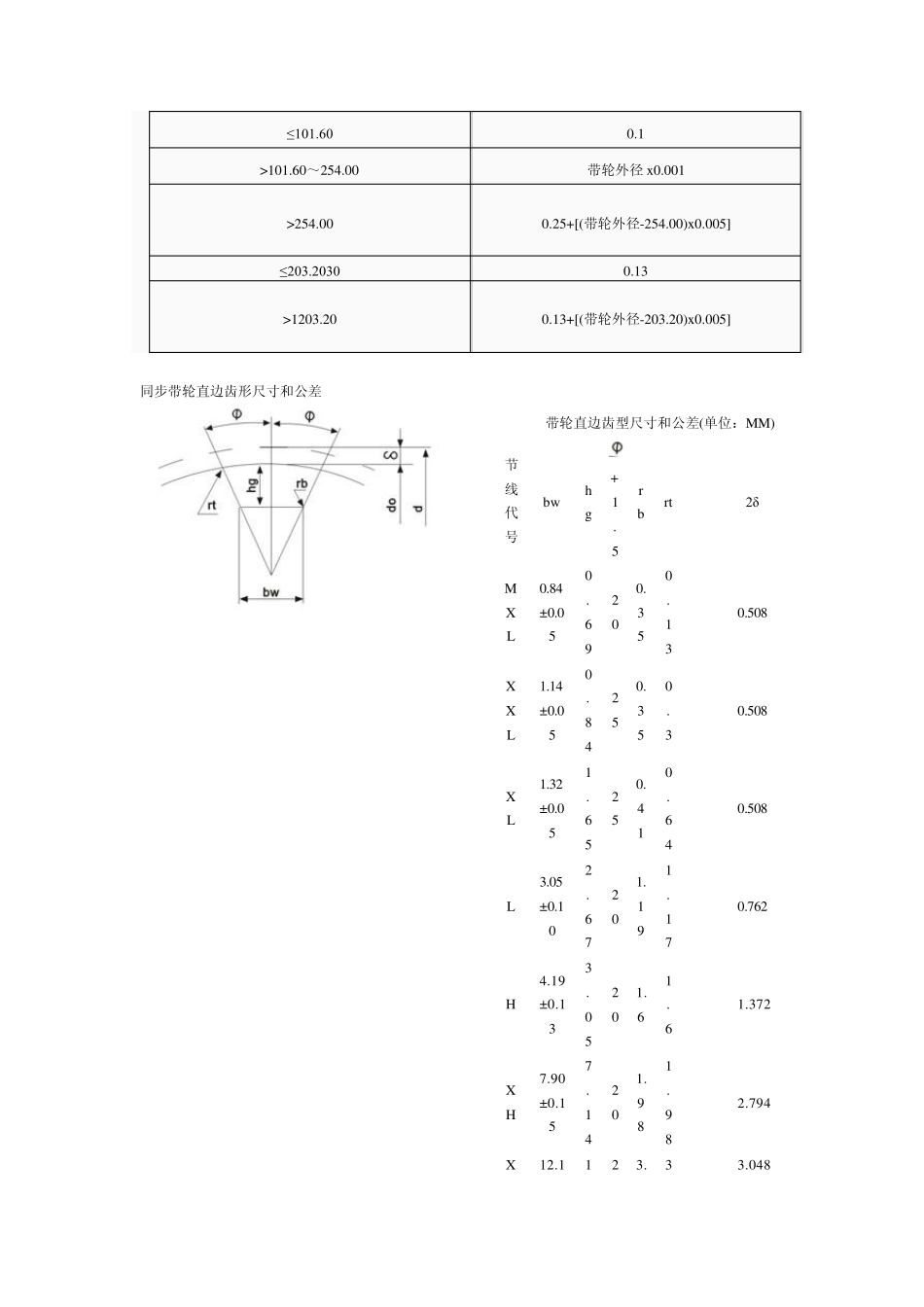

同步带轮（同步带轮选型设计） 查表及定制带轮须知： 1、本公司生产的带轮既为国产化设备的同步带配套，又能代替进口带轮使用。 2、用户定制同步带轮，请提供带轮图纸（图在可不必绘制带轮的齿型尺寸），本公司也可按用户提供的型号，带轮内孔，键槽宽度等尺寸为用户绘制带轮图纸；也可为用户提供测绘带轮等服务。 3、带轮的外径公差、端面跳动量、径向跳动量符合表1、表2、表3规定。 4、各种规格型号的同步带选用带轮齿面宽度须符合表4规定要求。 5、带轮外径、档边尺寸按附表规定选用。 6、附表中没有列出的带轮规格，本公司也可生产。 7、制造带轮用材质以碳素钢为主，如需要也可用铝合金、尼龙等材料加工；带轮外径大与250m m，采用铸铁。 梯形齿同步带轮表示方法 圆弧齿同步带轮表示方法 西德 T 型齿同步带轮表示方法 同步带轮的型式 AS 型 BS 型 AF 型 BF 型 W 型 同步带轮节距公差 带轮节距公差(单位：MM) 外 径 允许偏差 任意两相邻齿间 90o弧内允差 ≤25.40 0.03 0.05 >25.40～50.80 0.03 0.08 >50.80～101.60 0.03 0.1 >101.60～177.80 0.03 0.13 >177.80～304.80 0.03 0.15 >304.80～508.00 0.03 0.18 >508.00 0.03 0.2 同步带轮外径公差（表1） 带轮外径公差(单位：MM)表1 带轮外径 公差 ≤25.40 +0.05/0 ≤25.40～50.80 +0.08/0 ≤50.80～101.60 +0.1/0 ≤101.60～177.80 +0.13/0 ≤177.80～304.80 +0.15/0 ≤304.80～508.00 +0.2/0 >508.00 +0.2/0 同步带轮端面允许跳动量公差（表2） 带轮端面允许跳动量公差(单位：MM)表2 带轮外径 允许跳动量 ≤101.60 0.1 >101.60～254.00 带轮外径x0.001 >254.00 0.25+[(带轮外径-254.00)x0.005] ≤203.2030 0.13 >1203.20 0.13+[(带轮外径-203.20)x0.005] 同步带轮直边齿形尺寸和公差 带轮直边齿型尺寸和公差(单位：MM) 节线代号 bw hg +1.5 rb rt 2δ MXL 0.84±0.05 0.69 20 0.35 0.13 0.508 XXL 1.14±0.05 0.84 25 0.35 0.3 0.508 XL 1.32±0.05 1.65 25 0.41 0.64 0.508 L 3.05±0.10 2.67 20 1.19 1.17 0.762 H 4.19±0.13 3.05 20 1.6 1.6 1.372 XH 7.90±0.15 7.14 20 1.98 1.98 2.794 X12.1123.33.048 XH 7±0.18 0.31 0 96 .18 圆弧同步带齿轮型尺寸 圆弧同步带轮齿型尺寸(单位：MM) 型号 节距 齿高 底圆半径 齿槽宽 齿顶...
