同步电动机变频起动

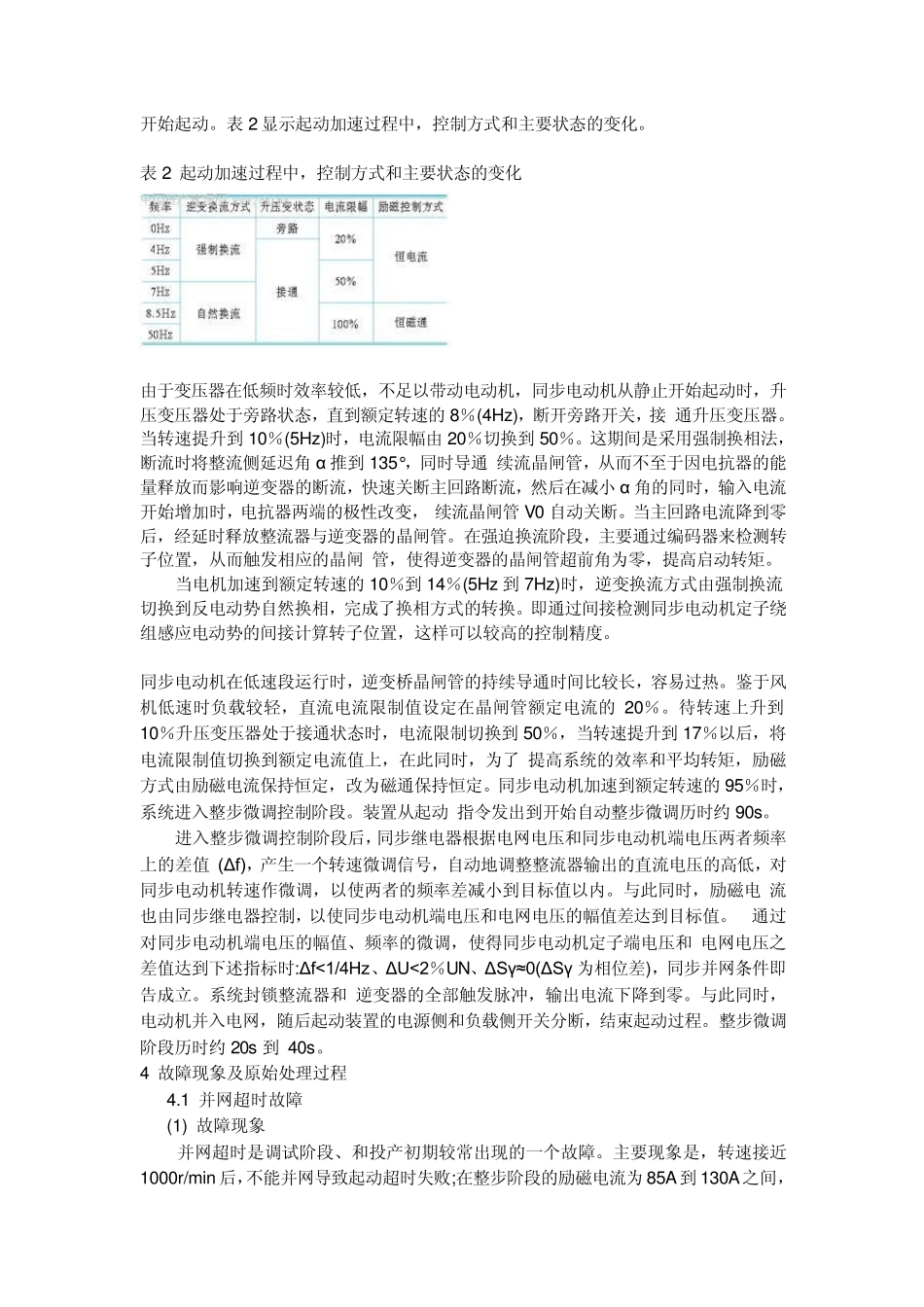

同步电动机变频起动装置的原理、结构及典型故障 2 0 0 7 .0 9 .2 3 提要：大型同步电动机的起动是个相当复杂的问题。如果用减压起动，不但需要很大的变压器、电机结构又相对复杂，且起动对电网有较大的冲击。而利用负载换相 同步电动机的原理，对大型同步电动机进行变频起动，是比较理想的方法。本文以宝钢三烧结主排风机的起动装置为例，介绍同步电动机变频起动的原理、过程以及典型故障及处理方法。 同步电动机变频起动中的典型故障 本文以宝钢三烧结主排气风机起动装置为例简要介绍了大容量同步电动机变频起动装置的原理、结构，并分析、总结了其起动过程中的几个典型故障，包括晶闸管短路、并网故障等。从故障现象、处理过程、原因分析、对策措施等方面进行详细介绍。 1 引言 同步电动机以其可调的功率因数和输出转矩对电网电压波动不敏感等良好的运行性能在大功率电气传动领域独占螯头，是驱动大型风机、水泵、压缩机的首选机型。 但大型同步电动机的起动是个相当复杂的问题。如果用减压起动，不但需要很大的变压器、电机结构又相对复杂，且起动对电网有较大的冲击。而利用负载换相同步 电动机的原理，对大型同步电动机进行变频起动，是比较理想的方法。 本文以宝钢三烧结主排风机的起动装置为例，介绍同步电动机变频起动的原理、过程以及典型 故障及处理方法。 2 起动装置的基本组成及主要参数 宝钢三期烧结于 1998 年建成投产，两台主排气风机的电气装置由 Rolls-Royce 公司提供。 2.1 起动装置的特点 (1) 没有盘车装置，真正实现静止起动; (2) 采用无刷励磁，维护检修方便; (3) 数字化控制系统，调试方便，提高了系统的可靠性; (4) 电动机在同步状态并网，对马达、电网的冲击小。 2.2 主电路的结构 主回路由降压变压器、三相全控桥整流电路、直流电抗器、晶闸管逆变器、升压变压器及同步电动机组成。整流器控制系统为速度、电流负反馈双闭环系统;逆变器 控制系统由光电编码器(OPE)和间接式(OPS)转子位置检测器，用于投网控制的整步微调和同步并网。系统的基本构成如图 1 所示。 2.3 主回路部分主要设备的参数 主回路部分主要设备的参数如表1 所示。 图17800kW 同步电机起动装置原理 直流电抗器(DC-L)的作用是将整流输出的直流脉动值限制在一定数值之下，以保证逆变器的工作稳定。考虑到晶闸管的阻断电压和额定电流，系统使用了降压变压器、升压变压器。由于变流回路的电压等级降低，使整...
