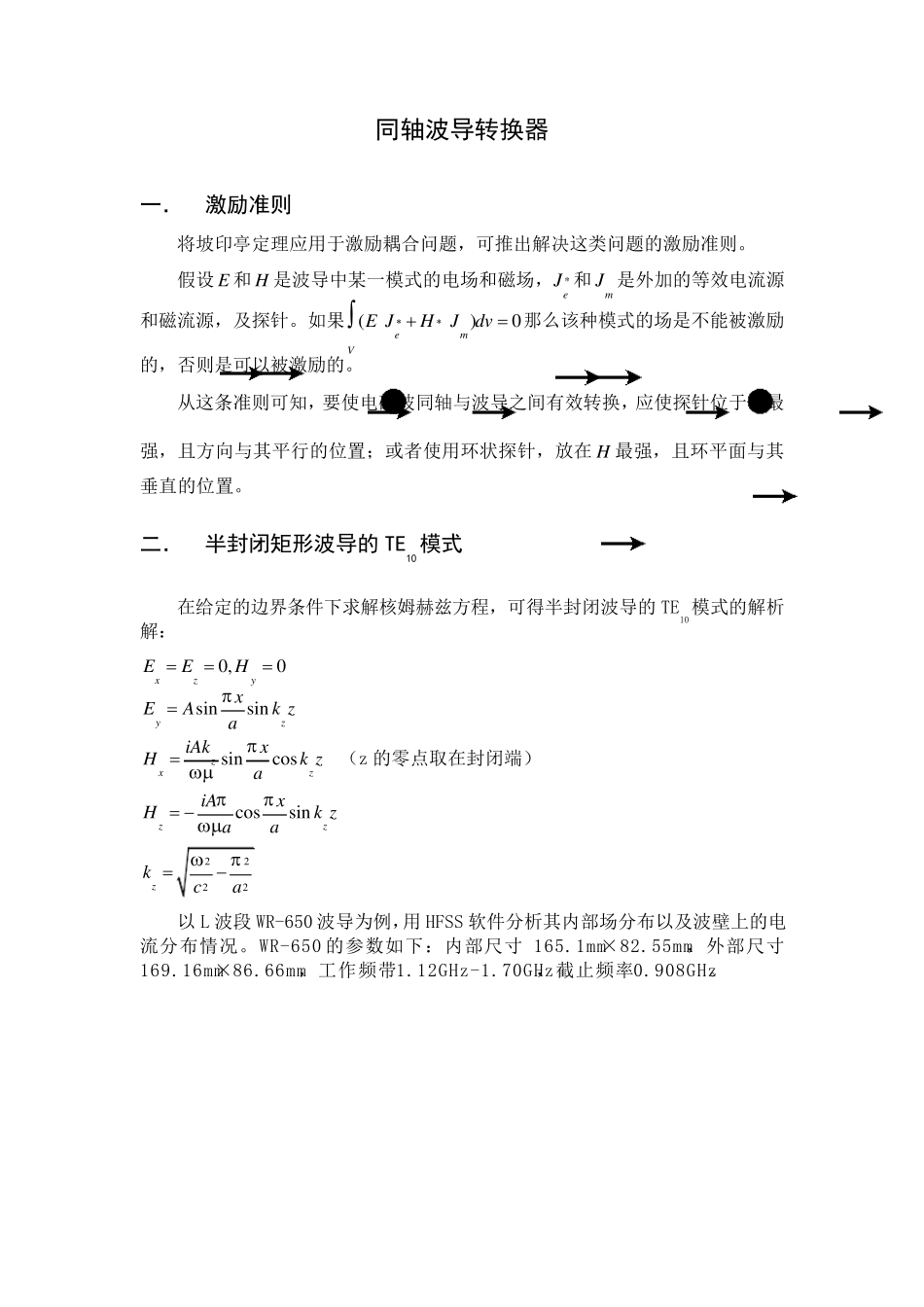

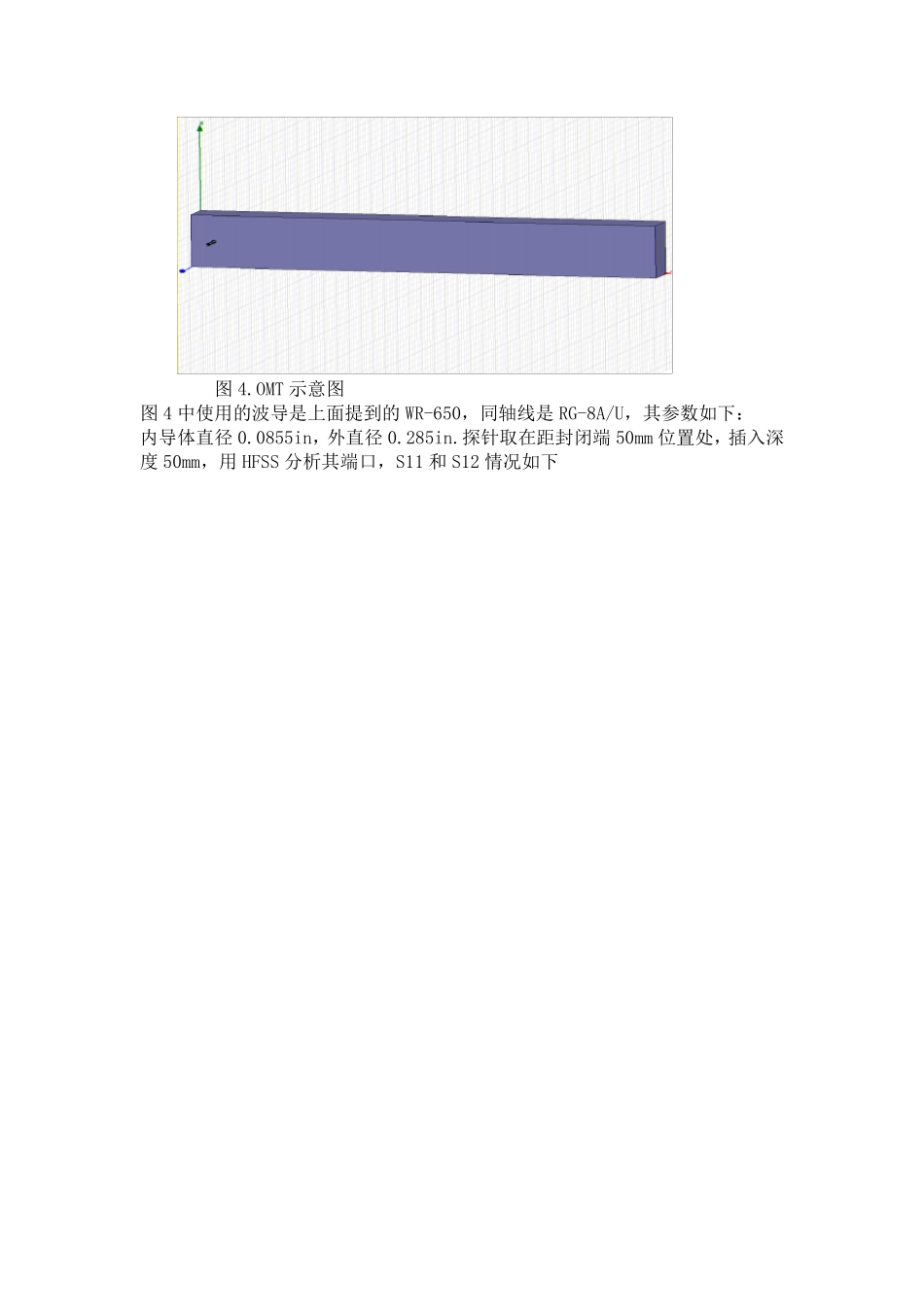

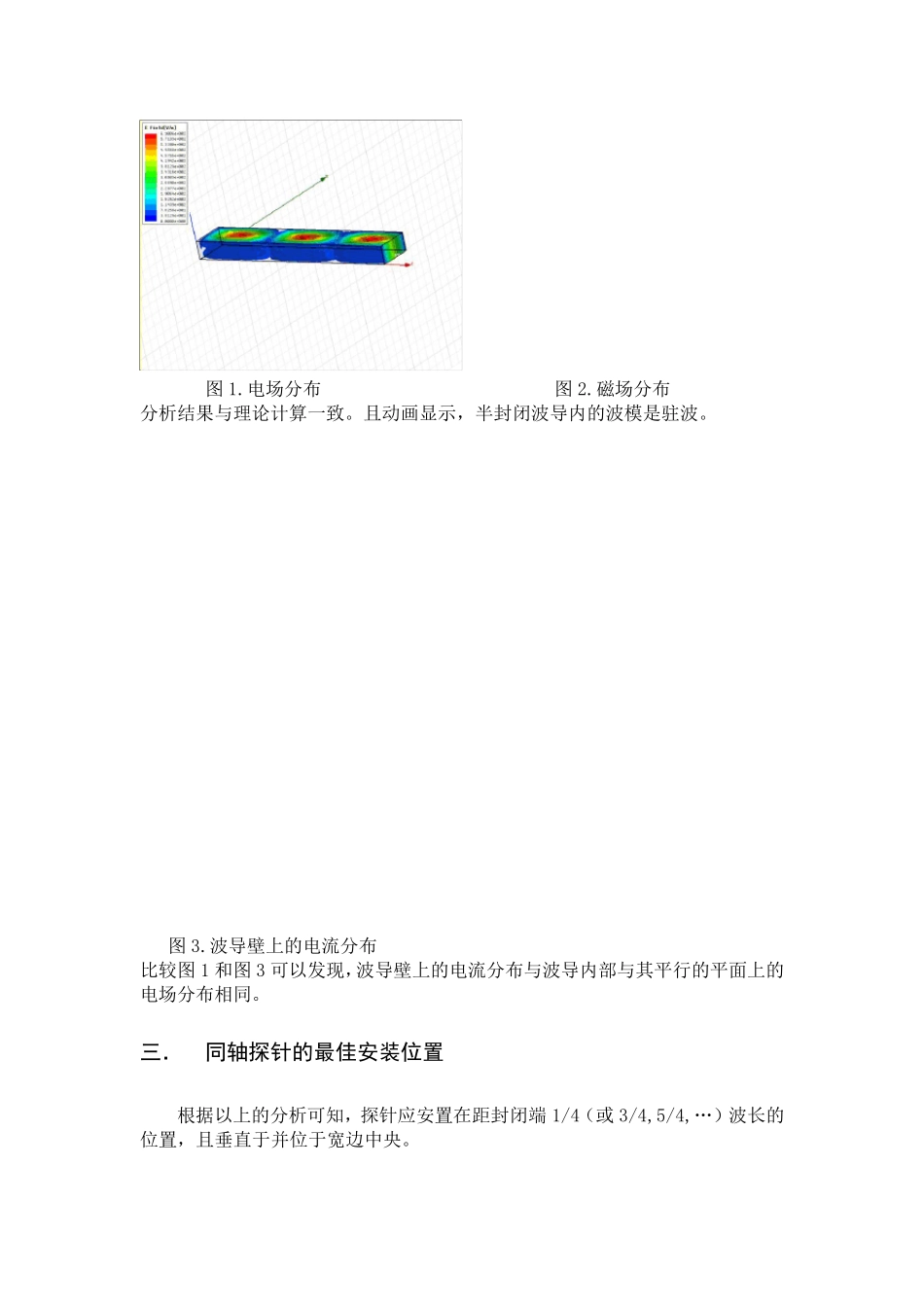

同轴波导转换器 一． 激励准则 将 坡 印 亭 定 理 应 用 于 激 励 耦 合 问 题 ， 可 推 出 解 决 这 类 问 题 的 激 励 准 则 。 假 设 E 和 H 是 波 导 中 某 一 模 式 的 电 场 和 磁 场 ，*eJ 和mJ 是 外 加 的 等 效 电 流 源和 磁 流 源 ， 及 探 针 。 如 果()0emVE JHJdv那 么 该 种 模 式 的 场 是 不 能 被 激 励的 ， 否 则 是 可 以 被 激 励 的 。 从 这 条 准 则 可 知 ， 要 使 电 磁 波 同 轴 与 波 导 之 间 有 效 转 换 ， 应 使 探 针 位 于 E 最强 ， 且 方 向 与 其 平 行 的 位 置 ； 或 者 使 用 环 状 探 针 ， 放 在 H 最 强 ， 且 环 平 面 与 其垂 直 的 位 置 。 二． 半封闭矩形波导的 TE10模式 在 给 定 的 边 界 条 件 下 求 解 核 姆 赫 兹 方 程 ， 可 得 半 封 闭 波 导 的 TE10模 式 的 解 析解 ： 22220,0sinsinsincoscossinxzyyzzxzzzzEEHxEAk zaiAkxHk zaiAxHk zaakca （ z 的 零 点 取 在 封 闭 端 ） 以 L 波 段 WR-650 波 导 为 例 ，用 HFSS 软 件 分 析 其 内 部 场 分 布 以 及 波 壁 上 的 电流 分 布 情 况。 WR-650 的 参数如 下 ： 内 部 尺寸165.1mm×82.55mm， 外 部 尺寸169.16mm×86.66mm， 工作频带1.12GHz-1.70GHz， 截止频率0.908GHz。 图1.电场分布 图2.磁场分布 分析结果与理论计算一致。且动画显示，半封闭波导内的波模是驻波。 图3.波导壁上的电流分布 比较图1 和图3 可以发现，波导壁上的电流分布与波导内部与其平行的平面上的电场分布相同。 三． 同轴探针的最佳安装位置 根据以上的分析可知，探针应安置在距封闭端1/4（或3/4,5/4,…）波长的位置，且垂直于并位于宽边中央。 图4.OMT 示意图 图4 中使用的波导是上面提到的WR-650，同轴线是RG-8A/U，其参数如下： 内导体直径 0.0855in，外直径 0.285in.探针取在距封闭端 50mm 位置处，插入深度 50mm，用HFSS 分析其端口，S11 和 S12 情况如下 俄 图5.S 参量分析结果（1 端口为波导端口，2 端口为同轴端口） 探针与封闭端距离d=50mm，相对于工作波段，大约为1/4 个波...
