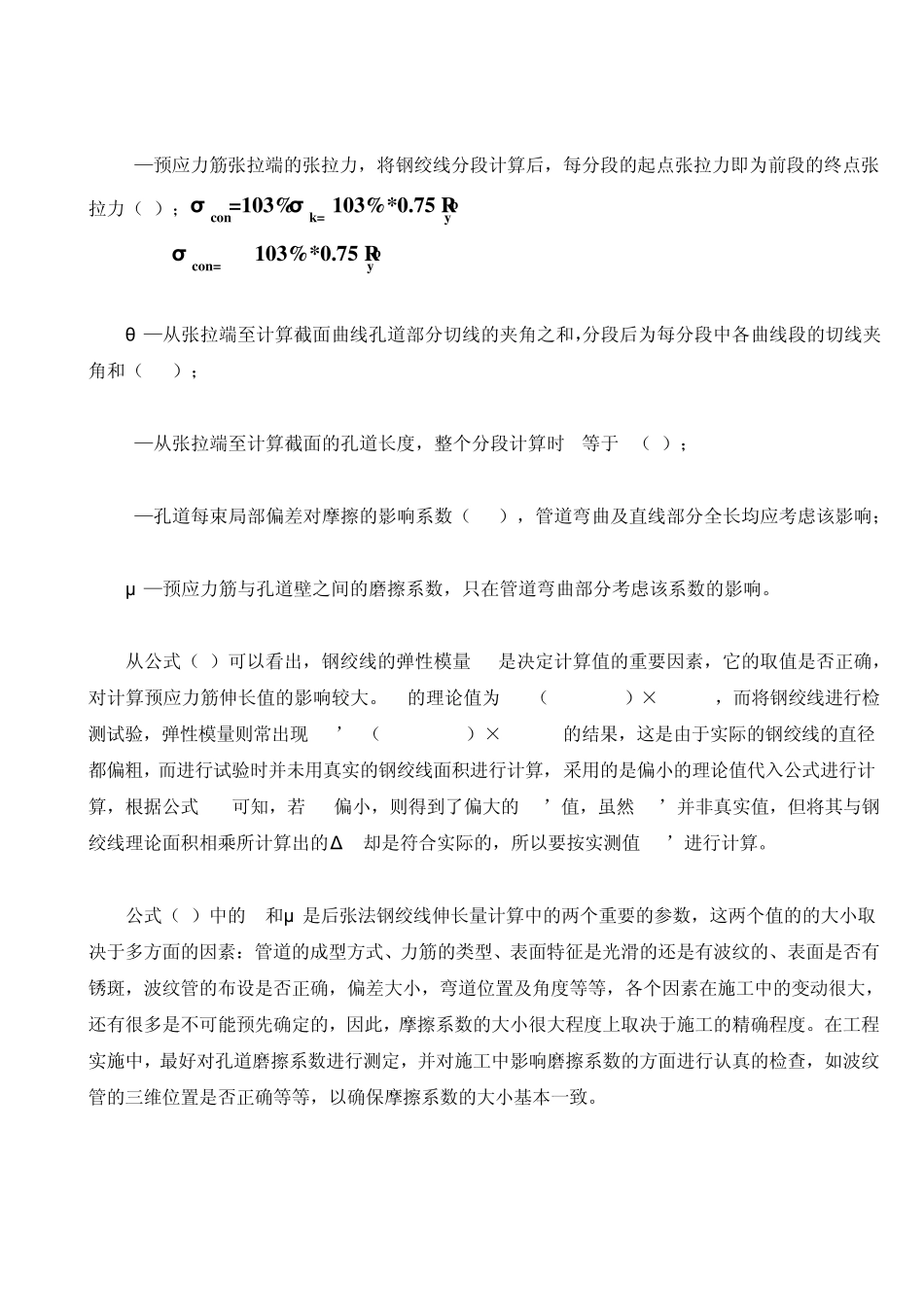

后张法钢绞线理论伸长值计算公式说明及计算示例 一)结构设计形式 第五联现浇预应力箱梁采用单箱三室直腹板断面,梁高 1.6m ,混凝土设计标号为C50。纵向预应力束采用低松弛钢绞线配 OVM15-15 型锚具和 OVM15-15L 型连接器,钢绞线 N1、N2、N3、N7、N8、N9 采用单端张拉,N4、N5、N6 采用双端张拉,横向预应力束采用低松弛钢绞线配 OVM15-15 型锚具和 OVM15-15P 型固定 P锚,钢绞线 N1、N2 采用单端张拉。 二)理论伸长值计算 后张法预应力钢绞线在张拉过程中,主要受到以下两方面的因素影响:一是管道弯曲影响引起的摩擦力,二是管道偏差影响引起的摩擦力,导致钢绞线张拉时,锚下控制应力沿着管壁向梁跨中逐渐减小,因而每一段的钢绞线的伸长值也是不相同的。 《公路桥梁施工技术规范》(JTJ 041-2000)中关于预应筋伸长值的计算按照以下公式: Δ L= Pp L/ Ap Ep (1) Pp= P×(1-e-(kx+μ θ ))/( kx+μθ) (2) 式中:Δ L—各分段预应力筋的理论伸长值(mm); Pp—各分段预应力筋的平均张拉力,注意不等于各分段的起点力与终点力的平均值(N); L—预应力筋的分段长度(mm); Ap—预应力筋的截面面积(mm2); Ep—预应力筋的弹性模量(Mpa); P—预应力筋张拉端的张拉力,将钢绞线分段计算后,每分段的起点张拉力即为前段的终点张拉力(N);σ con=103%σ k= 103%*0.75 Ryb P=Ap*σ con= Ap*103%*0.75 Ryb θ —从张拉端至计算截面曲线孔道部分切线的夹角之和,分段后为每分段中各曲线段的切线夹角和(rad); x—从张拉端至计算截面的孔道长度,整个分段计算时x等于L(m); k—孔道每束局部偏差对摩擦的影响系数(1/m),管道弯曲及直线部分全长均应考虑该影响; μ —预应力筋与孔道壁之间的磨擦系数,只在管道弯曲部分考虑该系数的影响。 从公式(1)可以看出,钢绞线的弹性模量Ep是决定计算值的重要因素,它的取值是否正确,对计算预应力筋伸长值的影响较大。Ep的理论值为Ep=(1.9~1.95)×105Mpa,而将钢绞线进行检测试验,弹性模量则常出现 Ep’=(1.96~2.04)×105Mpa的结果,这是由于实际的钢绞线的直径都偏粗,而进行试验时并未用真实的钢绞线面积进行计算,采用的是偏小的理论值代入公式进行计算,根据公式Ep=可知,若 Ap偏小,则得到了偏大的Ep’值,虽然 Ep’并非真实值,但将其与钢绞线理论面积相乘所计算出的Δ L却是符合实际的,所以要按实测值Ep...
