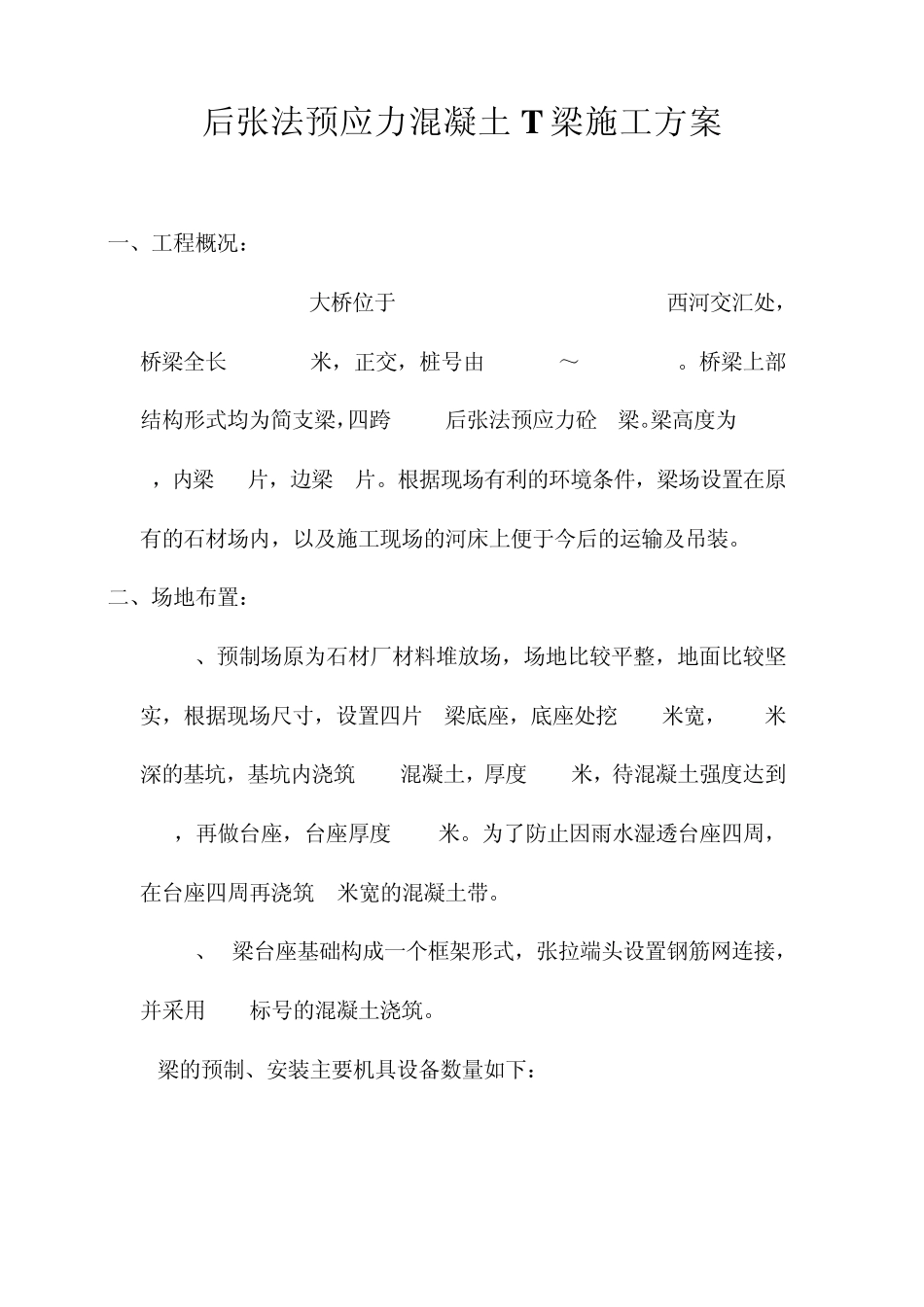

后张法预应力混凝土T梁施工方案

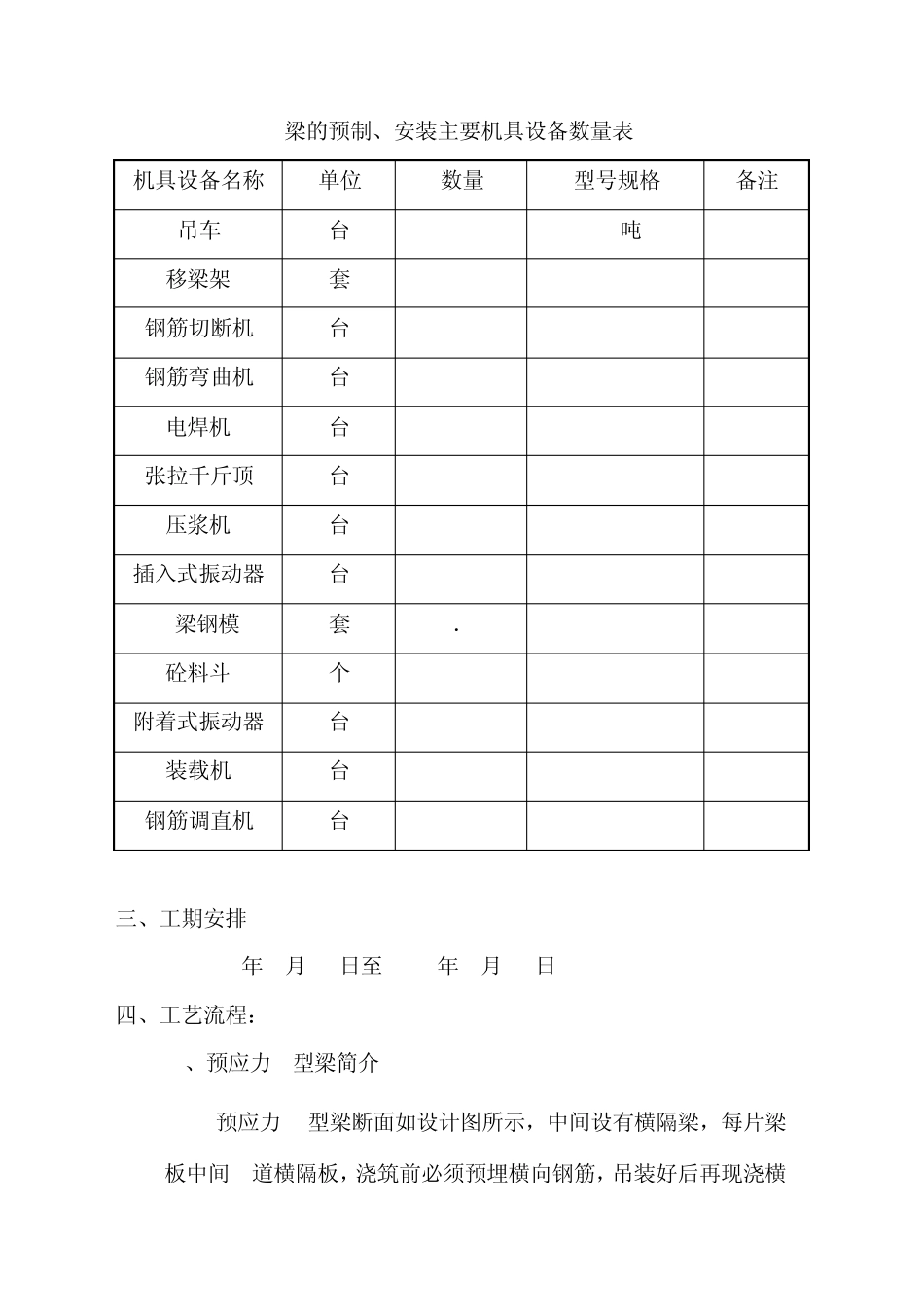

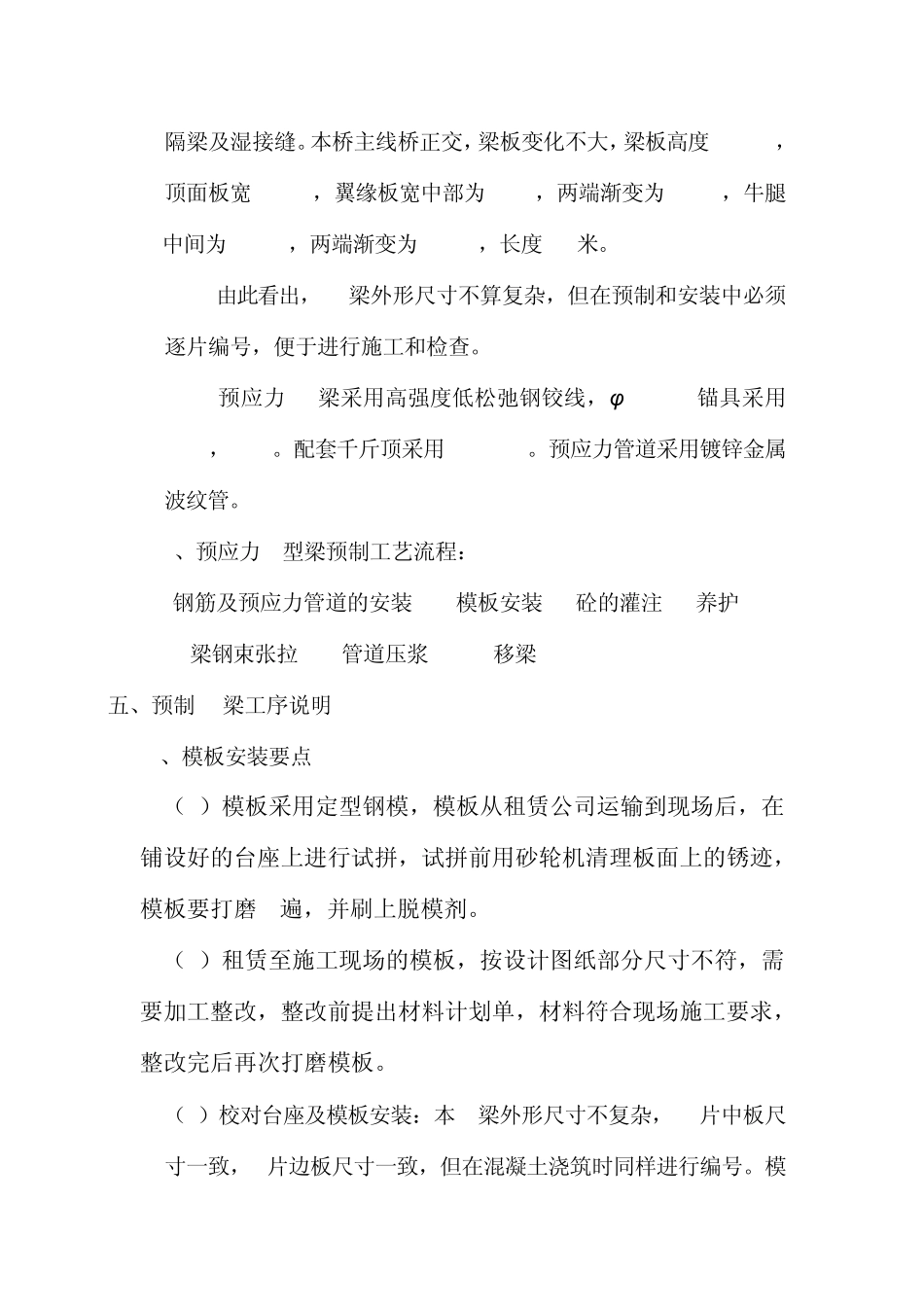

后张法预应力混凝土T 梁施工方案 一、工程概况： XXXXXXXXXX大桥位于 XXXXXXXXXXXXXXXXXXXXXXXX西河交汇处，桥梁全长 128.12米，正交，桩号由 K0+000～K0+128.12。桥梁上部结构形式均为简支梁，四跨 30 m后张法预应力砼 T梁。梁高度为 2.00 m，内梁12片，边梁8片。根据现场有利的环境条件，梁场设置在原有的石材场内，以及施工现场的河床上便于今后的运输及吊装。 二、场地布置： 1、预制场原为石材厂材料堆放场，场地比较平整，地面比较坚实，根据现场尺寸，设置四片 T梁底座，底座处挖 1.5米宽，0.6米深的基坑，基坑内浇筑 C25混凝土，厚度 0.5米，待混凝土强度达到70%，再做台座，台座厚度 0.3米。为了防止因雨水湿透台座四周，在台座四周再浇筑 1米宽的混凝土带。 2、T梁台座基础构成一个框架形式，张拉端头设置钢筋网连接，并采用 C30标号的混凝土浇筑。 T梁的预制、安装主要机具设备数量如下： T梁的预制、安装主要机具设备数量表 机具设备名称 单位 数量 型号规格 备注 吊车 台 1 16吨 移梁架 套 1 钢筋切断机 台 1 钢筋弯曲机 台 1 电焊机 台 3 张拉千斤顶 台 2 压浆机 台 1 插入式振动器 台 4 T梁钢模 套 1．5 砼料斗 个 2 附着式振动器 台 10 装载机 台 1 钢筋调直机 台 1 三、工期安排 2009年 4月 15日至 2009年 7月 15日 四、工艺流程： 1、预应力 T型梁简介 预应力 T型梁断面如设计图所示，中间设有横隔梁，每片梁板中间 7道横隔板，浇筑前必须预埋横向钢筋，吊装好后再现浇横隔梁及湿接缝。本桥主线桥正交，梁板变化不大，梁板高度200 cm， 顶面板宽180cm，翼缘板宽中部为80cm，两端渐变为77 cm，牛腿中间为30 cm，两端渐变为60 cm，长度30米。 由此看出，T梁外形尺寸不算复杂，但在预制和安装中必须逐片编号，便于进行施工和检查。 预应力T梁采用高强度低松弛钢铰线，φ 15.24锚具采用15-7，15-8。配套千斤顶采用YCW250B。预应力管道采用镀锌金属波纹管。 2、预应力T型梁预制工艺流程： 钢筋及预应力管道的安装 模板安装 砼的灌注 养护 T梁钢束张拉 管道压浆 移梁 五、预制 T梁工序说明 1、模板安装要点 （1）模板采用定型钢模，模板从租赁公司运输到现场后，在铺设好的台座上进行试拼，试拼前用砂轮机清理板面上的锈迹，模板要打磨 3遍，并刷上脱模剂。 （2）租赁至施工现场的模板，按设计图纸部分尺寸不符，需要加工整...
