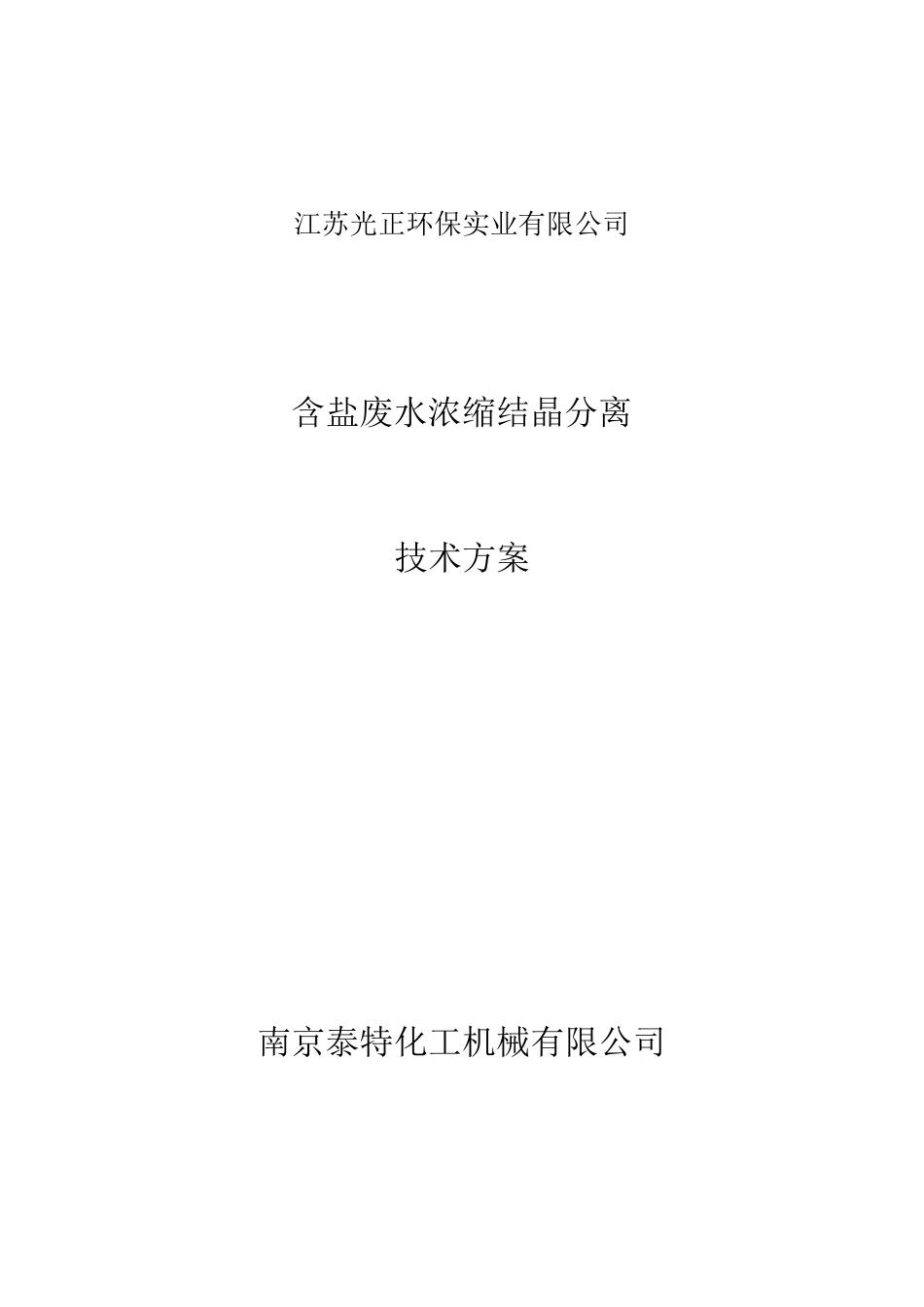

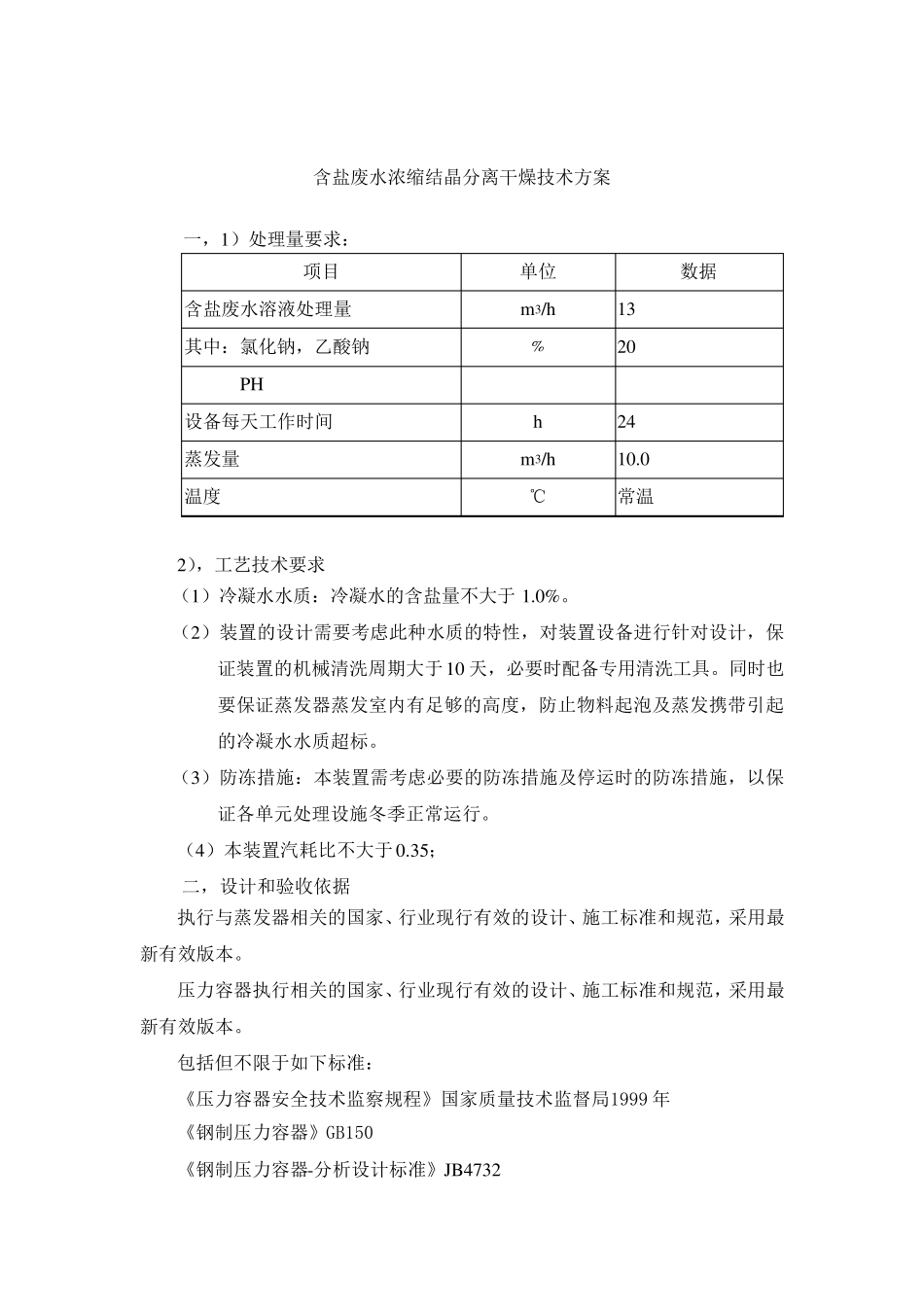

江苏光正环保实业有限公司 含盐废水浓缩结晶分离 技术方案 南京泰特化工机械有限公司 含盐废水浓缩结晶分离干燥技术方案 一,1)处理量要求: 项目 单位 数据 含盐废水溶液处理量 m 3/h 13 其中:氯化钠,乙酸钠 ﹪ 20 PH 设备每天工作时间 h 24 蒸发量 m 3/h 10.0 温度 ℃ 常温 2),工艺技术要求 (1)冷凝水水质:冷凝水的含盐量不大于 1.0%。 (2)装置的设计需要考虑此种水质的特性,对装置设备进行针对设计,保证装置的机械清洗周期大于10 天,必要时配备专用清洗工具。同时也要保证蒸发器蒸发室内有足够的高度,防止物料起泡及蒸发携带引起的冷凝水水质超标。 (3)防冻措施:本装置需考虑必要的防冻措施及停运时的防冻措施,以保证各单元处理设施冬季正常运行。 (4)本装置汽耗比不大于 0.35; 二,设计和验收依据 执行与蒸发器相关的国家、行业现行有效的设计、施工标准和规范,采用最新有效版本。 压力容器执行相关的国家、行业现行有效的设计、施工标准和规范,采用最新有效版本。 包括但不限于如下标准: 《 压力容器安 全 技术监 察 规程 》 国家质量技术监 督 局 1999 年 《 钢 制 压力容器》 GB150 《 钢 制 压力容器-分析 设计标准》 JB4732 《压力容器法兰》JB4700~4707 《衬里钢壳设计技术规定》HG/T 20678 《钢制管法兰、垫片、紧固件》HG20592~20635 《钢制人孔和手孔》HG/T21514~21535 《不锈钢人、手孔》HG21594~21604 《钢制压力容器用封头》JB/T4746 《钢制压力容器焊接规程》JB/T4709 《钢制压力容器焊接工艺评定》JB4708 《钢制压力容器产品焊接试板的力学性能检验》JB4744 《承压设备无损检测》JB/T4730.1~.6 《压力容器用钢锻件》JB4726~4728 《补强圈》JB/T4736 《鞍式支座》JB/T 4712 《腿式支座》JB/T 4713 《支承式支座》JB/T 4724 《耳式支座》JB/T 4725 《压力容器波形膨胀节》GB16749 《钢制压力容器焊接规程》JB/T4709 《压力容器涂敷与运输包装》JB/T4711 《压力容器波形膨胀节》GB 16749 《压力容器安全技术监察规程》(劳锅字(1990)8 号) 《压力容器设计单位资格管理与监督规则》(劳锅字(1992)12 号) 《压力容器无损检验》JB4730 《压力容器油漆、包装、运输》JB2532 《钢制化工容器设计基础规定》HG20580 《钢制化工容器材料选用规定》HG20581 《钢制化工容器强度计算规定》HG20582 《...
