吸收式热泵课堂讲义

吸收式热泵课堂讲义_第1页
1/6

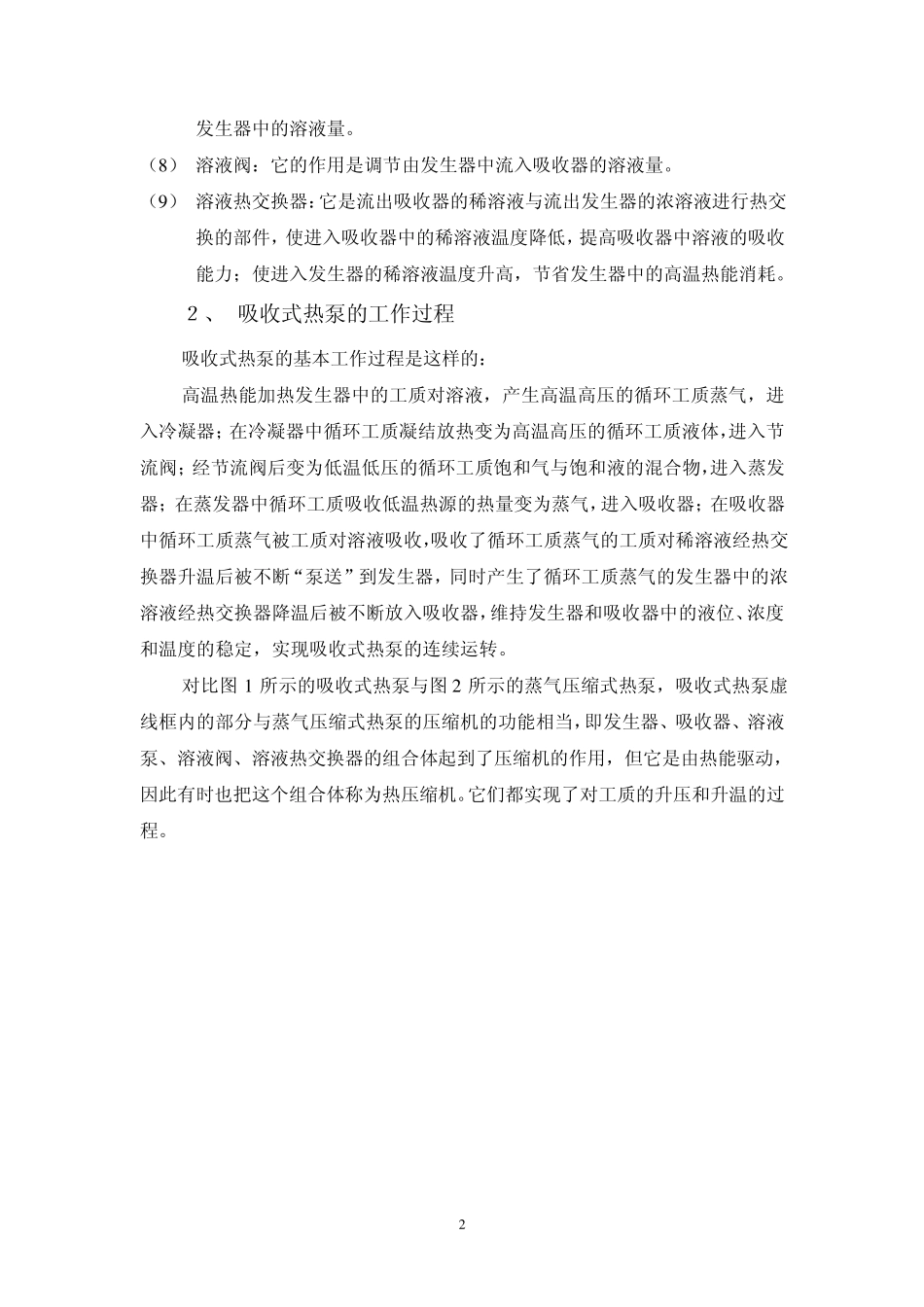

吸收式热泵课堂讲义_第2页
2/6
吸收式热泵课堂讲义_第3页
3/6
1 吸收式热泵的原理 S1001W 139 李成 市政工程2010 级建筑给排水方向 老师好!同学们好! 我们知道,热泵是按逆循环工作的,这一点与致冷机相同。按照驱动热泵工作原理的不同,我们可以把热泵分为吸收式热泵、蒸气压缩式热泵、化学热泵、蒸气喷射式热泵、温差电热泵等几种。今天我想跟大家一起学习其中的有关“吸收式热泵原理”的知识。 吸收式热泵是用热能驱动工质循环,实现对热能的“泵送”功能,这种热泵比较适用于有废热或者可通过煤、气、油及其它燃料可获得低成本热能的场合。 1、 吸收式热泵的基本构成 吸收式热泵是由吸收器、发生器、冷凝器、蒸发器、节流阀、溶液泵、溶液阀、溶液热交换器这8 大部件组成封闭环路,封闭环路内充以工质对。吸收式热泵中各组成部分的基本情况是这样的: (1) 工质对:一般是循环工质和吸收剂组成的二元非共沸混合物,其中循环工质(制冷剂)的沸点低,吸收剂的沸点高,而且这两种物质的沸点应该具有较大的差值。因为只有这样才能保证两组分能够分离。循环工质在吸收剂中应该具有较大的溶解度,相应地,工质对溶液对循环工质的吸收能力要比较强。 (2) 发生器:利用热水、蒸汽或燃料火焰加热发生器里的工质对溶液,使其中的低沸点循环工质变为蒸汽,而高沸点吸收剂仍然保持为液态。 (3) 吸收器:利用工质对溶液对循环工质较强的吸收能力,把蒸发器中产生的循环工质抽吸到吸收器里。 (4) 冷凝器:由发生器进来的循环工质蒸汽在冷凝器中冷凝为液体,同时放出热量。 (5) 节流阀:阀前压力、温度较高的循环工质液体经节流阀后变为压力、温度较低的循环工质饱和气、饱和液混合物,也就是湿蒸汽。 (6) 蒸发器:低压、低温循环工质湿蒸汽在蒸发器中吸收低温热源的热量,变为饱和气。 (7) 溶液泵:它不断地将吸收器中的工质对稀溶液送入发生器,保持吸收器、 2 发生器中的溶液量。 (8 ) 溶液阀:它的作用是调节由发生器中流入吸收器的溶液量。 (9 ) 溶液热交换器:它是流出吸收器的稀溶液与流出发生器的浓溶液进行热交换的部件,使进入吸收器中的稀溶液温度降低,提高吸收器中溶液的吸收能力;使进入发生器的稀溶液温度升高,节省发生器中的高温热能消耗。 2、 吸收式热泵的工作过程 吸收式热泵的基本工作过程是这样的: 高温热能加热发生器中的工质对溶液,产生高温高压的循环工质蒸气,进入冷凝器;在冷凝器中循环工质凝结放热变为高温高压的循环工质液...
