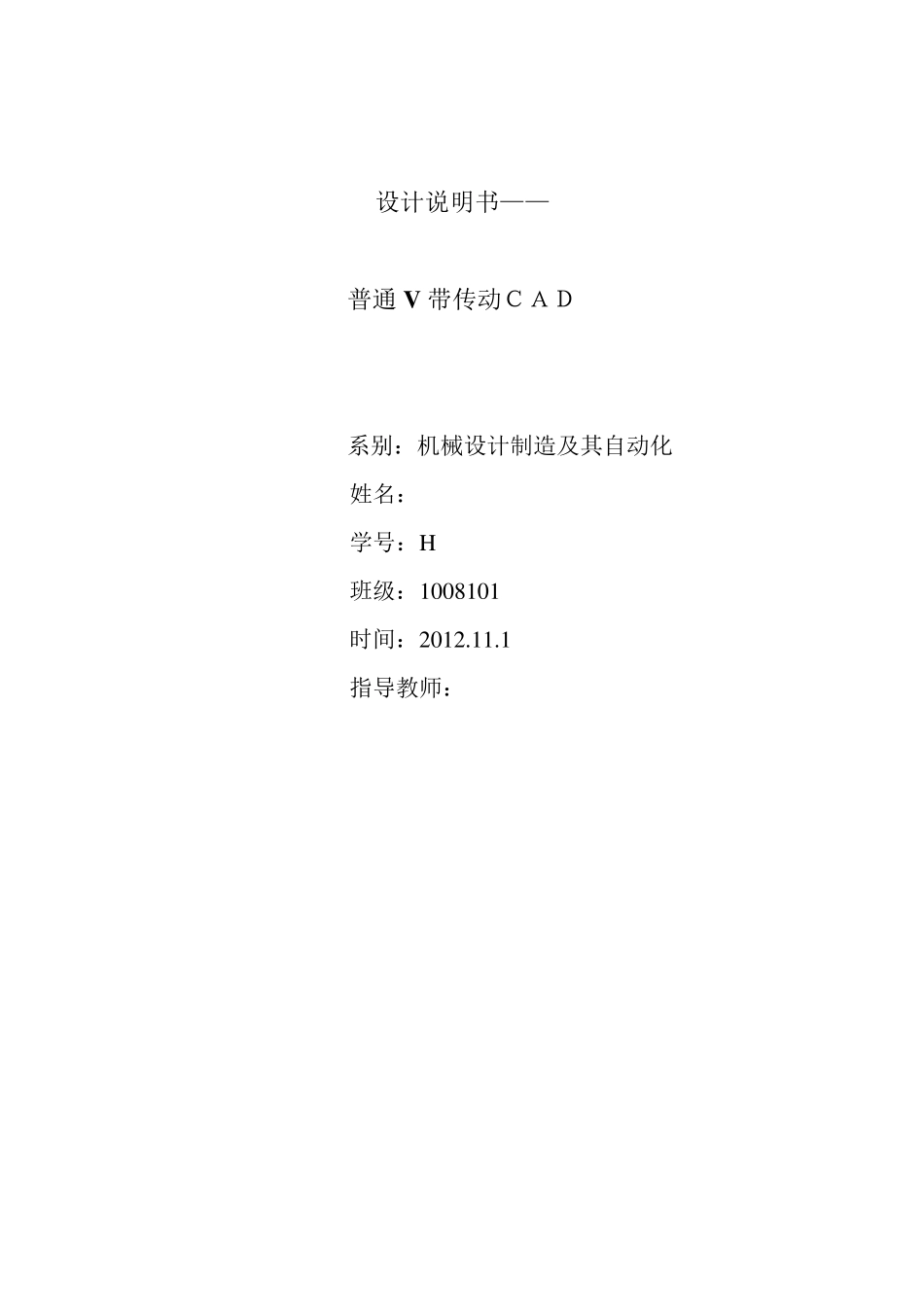

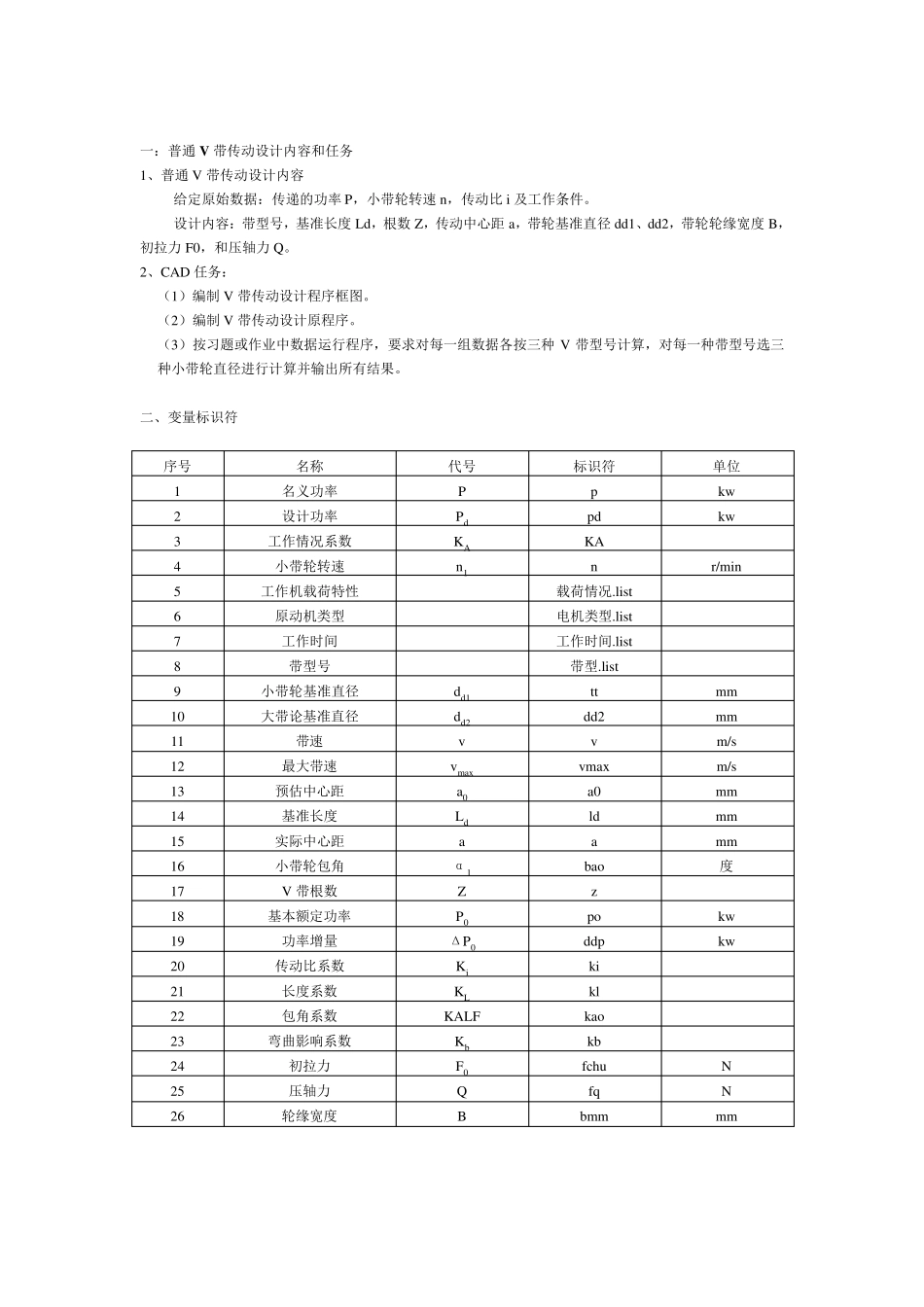

设计说明书—— 普通 V 带传动CAD 系别:机械设计制造及其自动化 姓名:*** 学号:H ********* 班级:1008101 时间:2012.11.1 指导教师:*** 一:普通V 带传动设计内容和任务 1、普通V 带传动设计内容 给定原始数据:传递的功率P,小带轮转速n,传动比i 及工作条件。 设计内容:带型号,基准长度Ld,根数Z,传动中心距a,带轮基准直径dd1、dd2,带轮轮缘宽度B,初拉力F0,和压轴力Q。 2、CAD 任务: (1)编制V 带传动设计程序框图。 (2)编制V 带传动设计原程序。 (3)按习题或作业中数据运行程序,要求对每一组数据各按三种V 带型号计算,对每一种带型号选三种小带轮直径进行计算并输出所有结果。 二、变量标识符 序号 名称 代号 标识符 单位 1 名义功率 P p kw 2 设计功率 Pd pd kw 3 工作情况系数 KA KA 4 小带轮转速 n1 n r/min 5 工作机载荷特性 载荷情况.list 6 原动机类型 电机类型.list 7 工作时间 工作时间.list 8 带型号 带型.list 9 小带轮基准直径 dd1 tt mm 10 大带论基准直径 dd2 dd2 mm 11 带速 v v m/s 12 最大带速 vmax vmax m/s 13 预估中心距 a0 a0 mm 14 基准长度 Ld ld mm 15 实际中心距 a a mm 16 小带轮包角 α1 bao 度 17 V 带根数 Z z 18 基本额定功率 P0 po kw 19 功率增量 ΔP0 ddp kw 20 传动比系数 Ki ki 21 长度系数 KL kl 22 包角系数 KALF kao 23 弯曲影响系数 Kb kb 24 初拉力 F0 fchu N 25 压轴力 Q fq N 26 轮缘宽度 B bmm mm 三、程序框图 开始 输入原始数据 P,n,i 并选择电机 计算设计功率 由带型号确定最大带速,小带轮直径系,带的相关参数m,f,e 相关系数Kb 确定带型号 选择小带轮直径 验算带速 v #include
