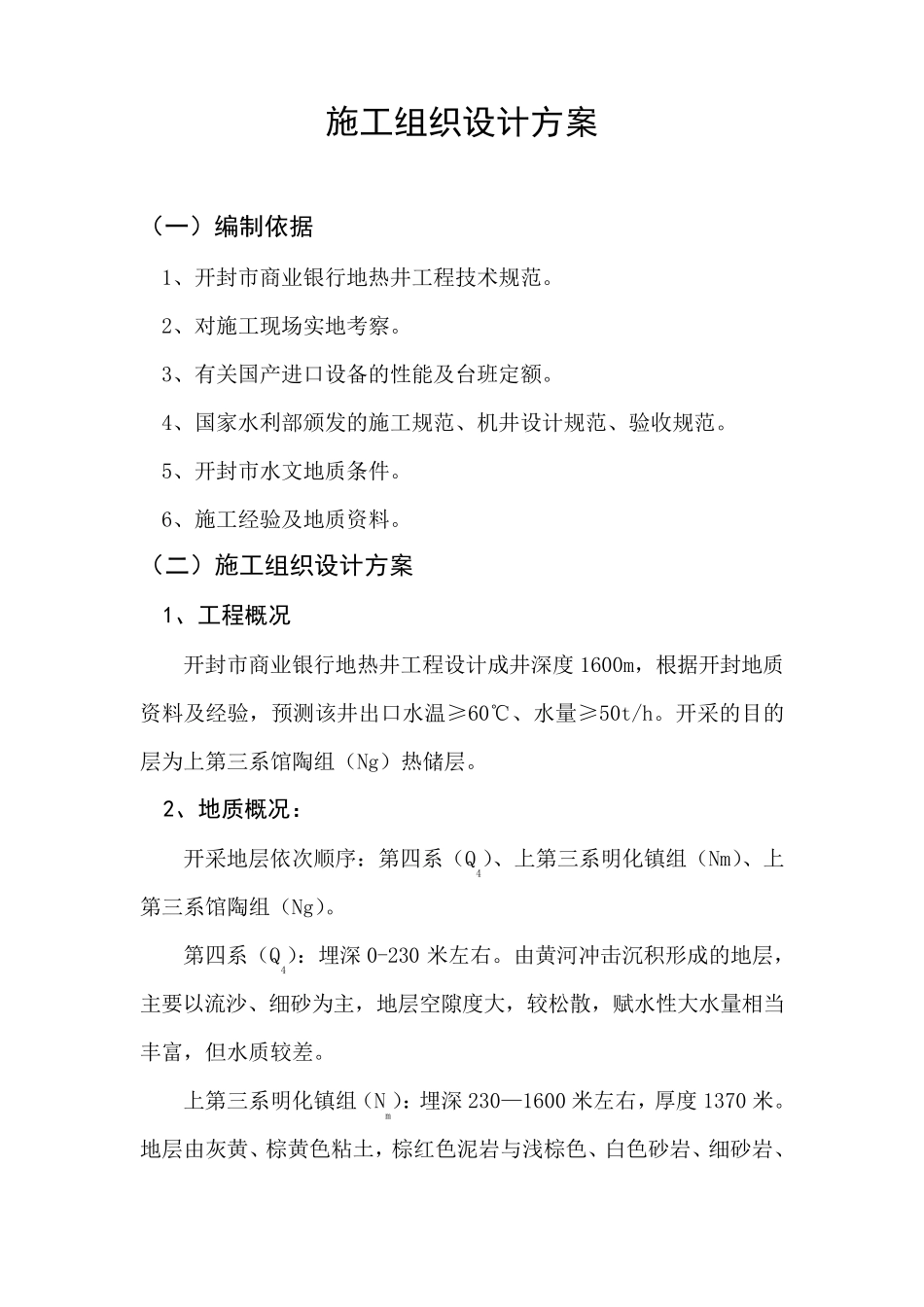

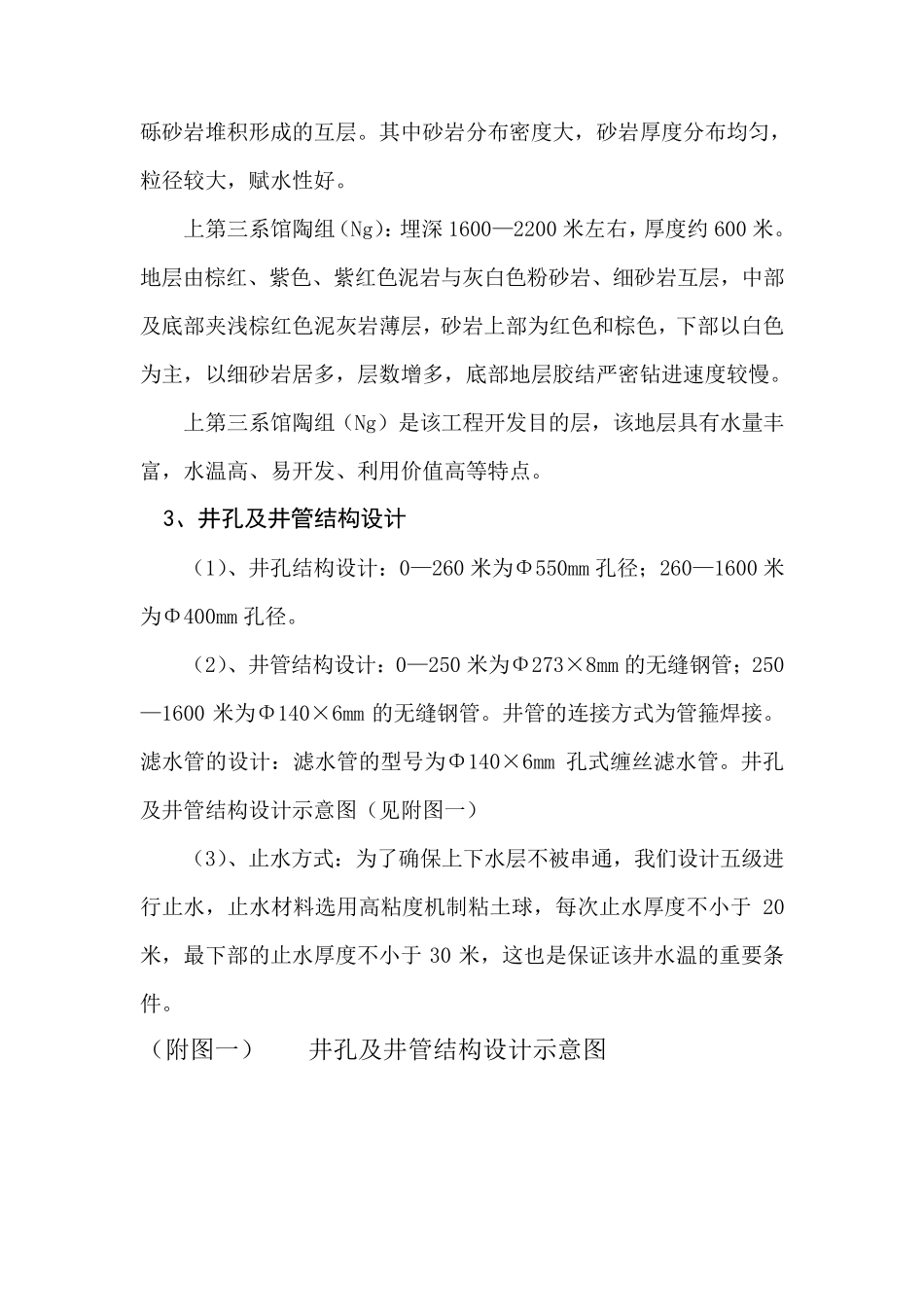

商业银行地热井施工设计方案 邯郸伟业地热开发有限公司 施工组织设计方案 （一）编制依据 1、开封市商业银行地热井工程技术规范。 2、对施工现场实地考察。 3、有关国产进口设备的性能及台班定额。 4、国家水利部颁发的施工规范、机井设计规范、验收规范。 5、开封市水文地质条件。 6、施工经验及地质资料。 （二）施工组织设计方案 1、工程概况 开封市商业银行地热井工程设计成井深度1600m，根据开封地质资料及经验，预测该井出口水温≥60℃、水量≥50t/h。开采的目的层为上第三系馆陶组（Ng）热储层。 2、地质概况： 开采地层依次顺序：第四系（Q4）、上第三系明化镇组（Nm）、上第三系馆陶组（Ng）。 第四系（Q4）：埋深0-230 米左右。由黄河冲击沉积形成的地层，主要以流沙、细砂为主，地层空隙度大，较松散，赋水性大水量相当丰富，但水质较差。 上第三系明化镇组（Nm）：埋深230—1600 米左右，厚度1370 米。地层由灰黄、棕黄色粘土，棕红色泥岩与浅棕色、白色砂岩、细砂岩、砾砂岩堆积形成的互层。其中砂岩分布密度大，砂岩厚度分布均匀，粒径较大，赋水性好。 上第三系馆陶组（Ng）：埋深1600—2200 米左右，厚度约600 米。地层由棕红、紫色、紫红色泥岩与灰白色粉砂岩、细砂岩互层，中部及底部夹浅棕红色泥灰岩薄层，砂岩上部为红色和棕色，下部以白色为主，以细砂岩居多，层数增多，底部地层胶结严密钻进速度较慢。 上第三系馆陶组（Ng）是该工程开发目的层，该地层具有水量丰富，水温高、易开发、利用价值高等特点。 3、井孔及井管结构设计 （1）、井孔结构设计：0—260 米为Φ550mm 孔径；260—1600 米为Φ400mm 孔径。 （2）、井管结构设计：0—250 米为Φ273×8mm 的无缝钢管；250—1600 米为Φ140×6mm 的无缝钢管。井管的连接方式为管箍焊接。滤水管的设计：滤水管的型号为Φ140×6mm 孔式缠丝滤水管。井孔及井管结构设计示意图（见附图一） （3）、止水方式：为了确保上下水层不被串通，我们设计五级进行止水，止水材料选用高粘度机制粘土球，每次止水厚度不小于20米，最下部的止水厚度不小于30 米，这也是保证 该井水温的重 要 条件 。 （附图一） 井孔及井管结构设计示意图 1350 米 粘土球止水 砾料 取 水 段 4、施工人员配置及本工程管理组织机构 我公司在人员配置上做了精心安排，人员定额25 人，全部是具有初级职称以上的并且熟悉开封水文地质的技术人员，人员管理配...
