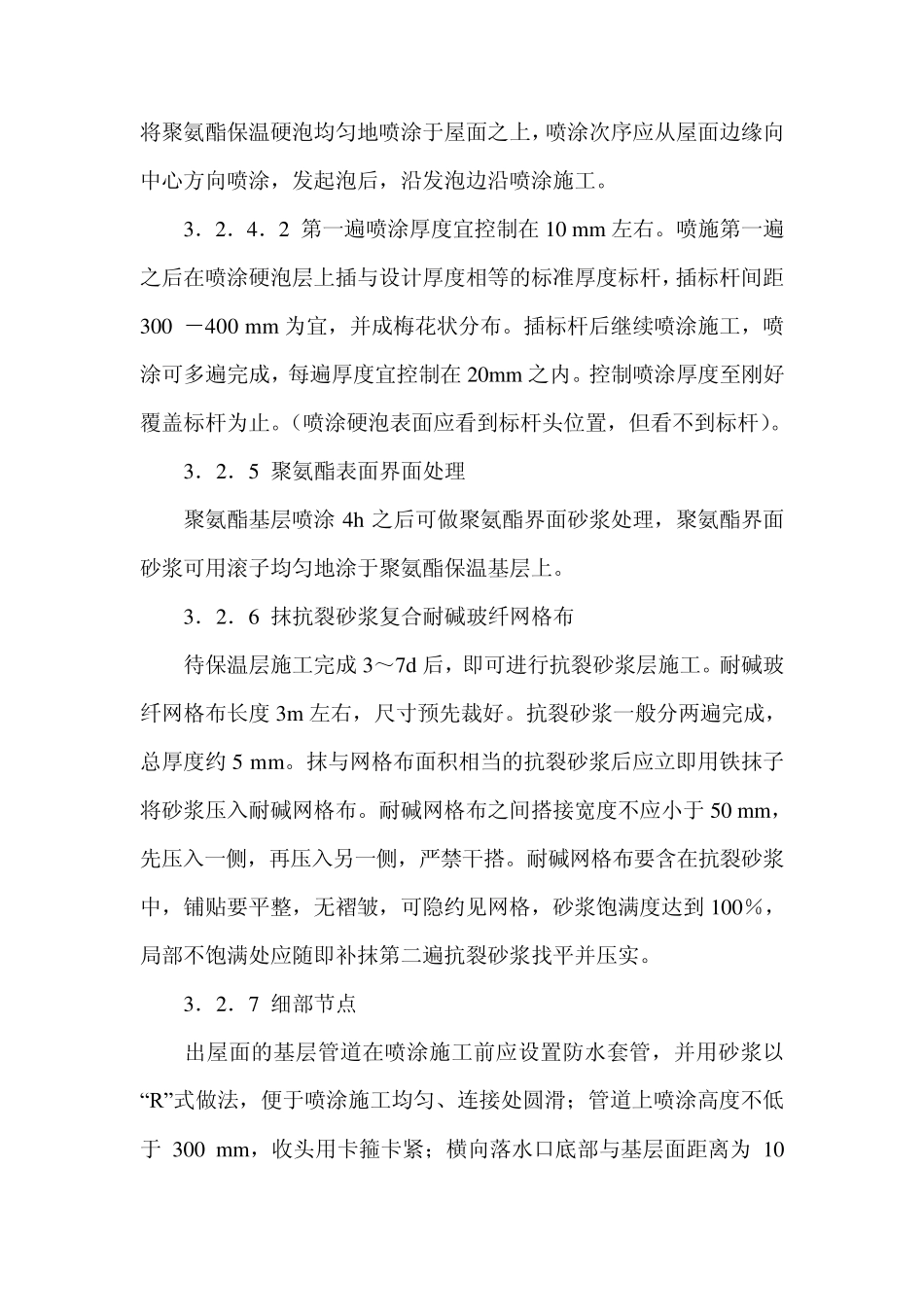

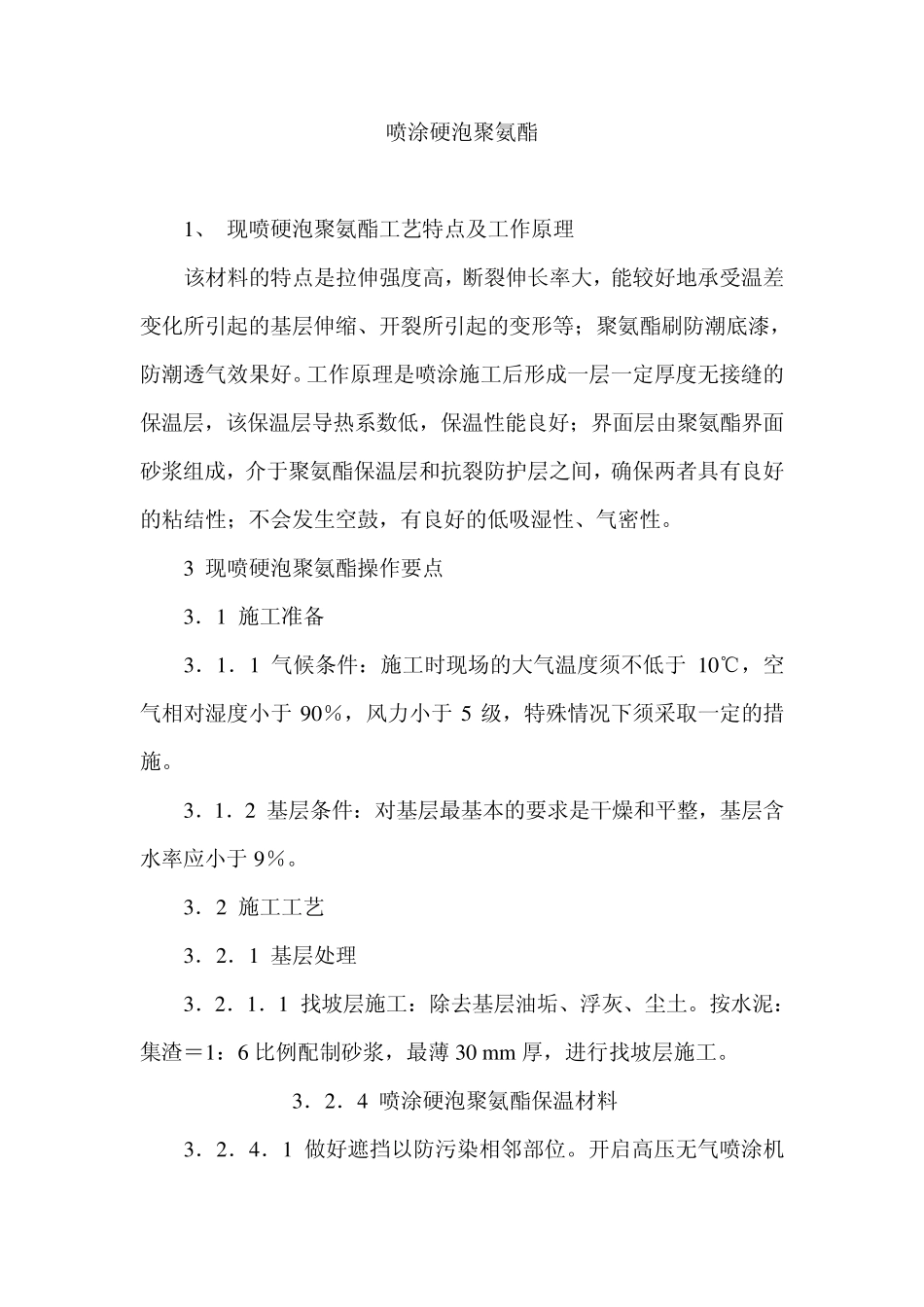

喷涂硬泡聚氨酯 1、 现喷硬泡聚氨酯工艺特点及工作原理 该材料的特点是拉伸强度高，断裂伸长率大，能较好地承受温差变化所引起的基层伸缩、开裂所引起的变形等；聚氨酯刷防潮底漆，防潮透气效果好。工作原理是喷涂施工后形成一层一定厚度无接缝的保温层，该保温层导热系数低，保温性能良好；界面层由聚氨酯界面砂浆组成，介于聚氨酯保温层和抗裂防护层之间，确保两者具有良好的粘结性；不会发生空鼓，有良好的低吸湿性、气密性。 3 现喷硬泡聚氨酯操作要点 3．1 施工准备 3．1．1 气候条件：施工时现场的大气温度须不低于10℃，空气相对湿度小于90％，风力小于5 级，特殊情况下须采取一定的措施。 3．1．2 基层条件：对基层最基本的要求是干燥和平整，基层含水率应小于9％。 3．2 施工工艺 3．2．1 基层处理 3．2．1．1 找坡层施工：除去基层油垢、浮灰、尘土。按水泥：集渣＝1：6 比例配制砂浆，最薄 30 m m 厚，进行找坡层施工。 3．2．4 喷涂硬泡聚氨酯保温材料 3．2．4．1 做好遮挡以防污染相邻部位。开启高压无气喷涂机 将聚氨酯保温硬泡均匀地喷涂于屋面之上，喷涂次序应从屋面边缘向中心方向喷涂，发起泡后，沿发泡边沿喷涂施工。 3．2．4．2 第一遍喷涂厚度宜控制在 10 m m 左右。喷施第一遍之后在喷涂硬泡层上插与设计厚度相等的标准厚度标杆，插标杆间距300 －400 m m 为宜，并成梅花状分布。插标杆后继续喷涂施工，喷涂可多遍完成，每遍厚度宜控制在 20m m 之内。控制喷涂厚度至刚好覆盖标杆为止。（喷涂硬泡表面应看到标杆头位置，但看不到标杆）。 3．2．5 聚氨酯表面界面处理 聚氨酯基层喷涂 4h 之后可做聚氨酯界面砂浆处理，聚氨酯界面砂浆可用滚子均匀地涂于聚氨酯保温基层上。 3．2．6 抹抗裂砂浆复合耐碱玻纤网格布 待保温层施工完成 3～7d 后，即可进行抗裂砂浆层施工。耐碱玻纤网格布长度 3m 左右，尺寸预先裁好。抗裂砂浆一般分两遍完成，总厚度约5 m m 。抹与网格布面积相当的抗裂砂浆后应立即用铁抹子将砂浆压入耐碱网格布。耐碱网格布之间搭接宽度不应小于 50 m m ，先压入一侧，再压入另一侧，严禁干搭。耐碱网格布要含在抗裂砂浆中，铺贴要平整，无褶皱，可隐约见网格，砂浆饱满度达到 100％，局部不饱满处应随即补抹第二遍抗裂砂浆找平并压实。 3．2．7 细部节点 出屋面的基层管道在喷涂施工前应设置防水套管，并用砂浆以“R”式做法，便于喷涂施工均...
