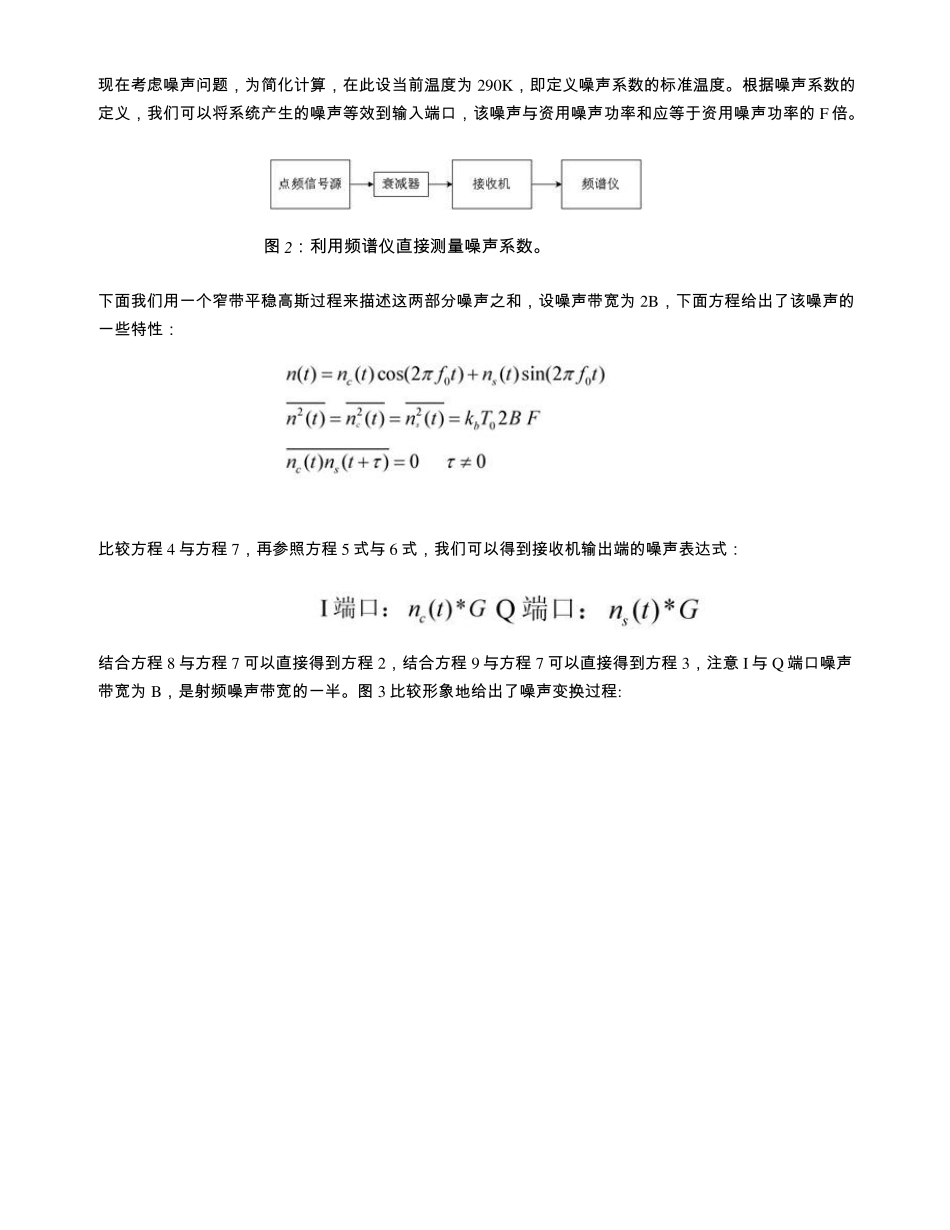

噪声系数的原理和测试方法_第1页
1/7

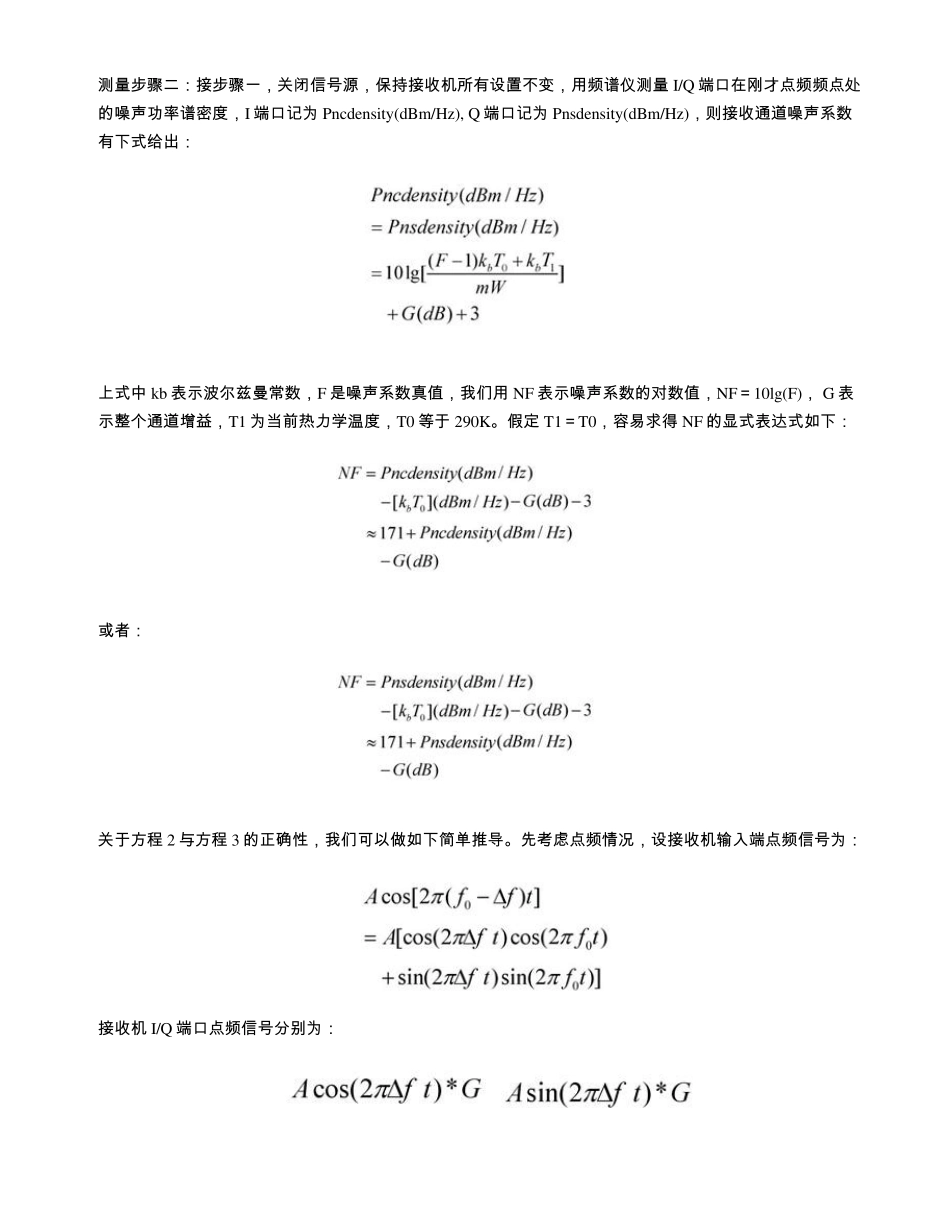

噪声系数的原理和测试方法_第2页
2/7

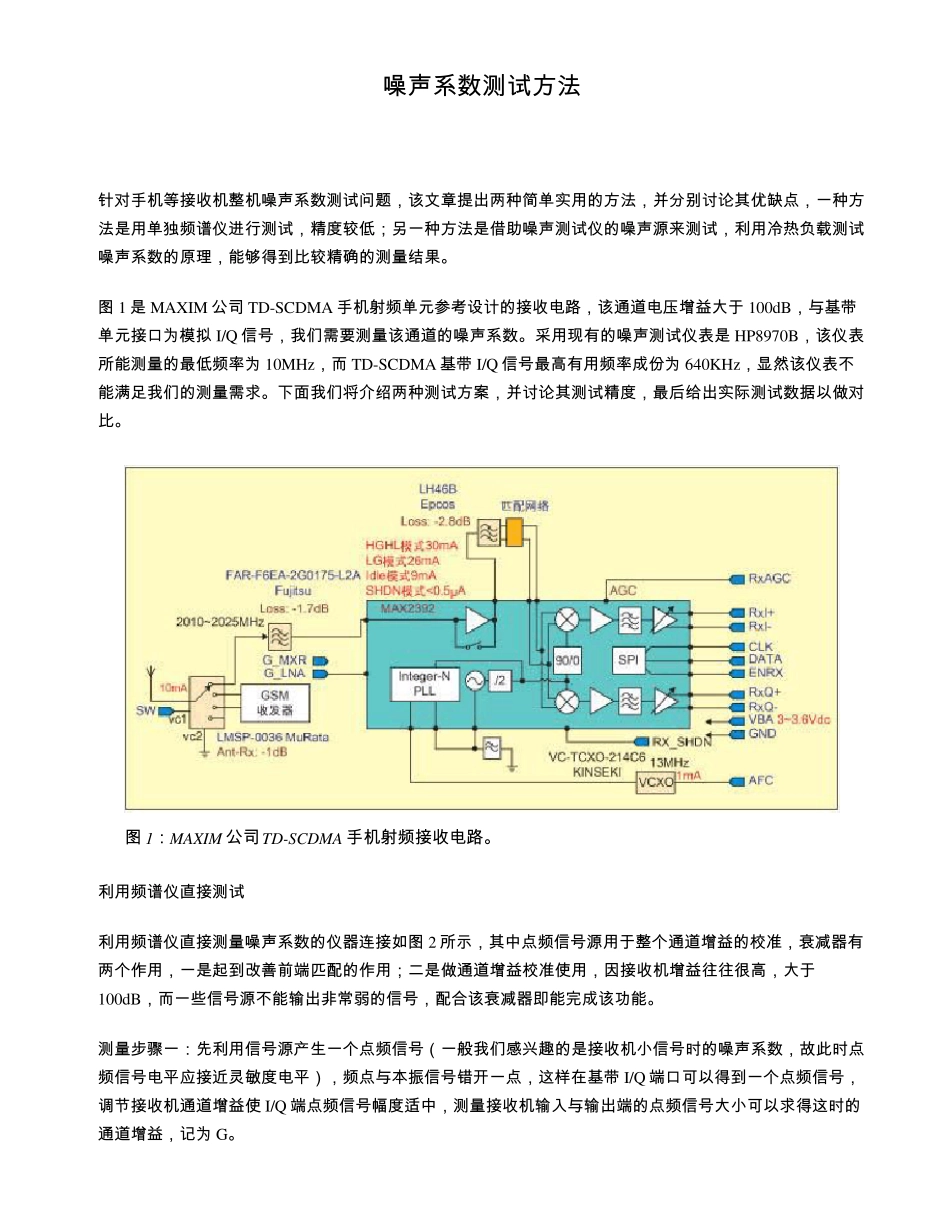

噪声系数的原理和测试方法_第3页
3/7
噪 声 系 数 测 试 方 法 针 对 手 机 等 接 收 机 整 机 噪 声 系 数 测 试 问 题 , 该 文 章 提 出 两 种 简 单 实 用 的 方 法 , 并 分 别 讨 论 其 优 缺 点 , 一 种 方法 是 用 单 独 频 谱 仪 进 行 测 试 , 精 度 较 低 ; 另 一 种 方 法 是 借 助 噪 声 测 试 仪 的 噪 声 源 来 测 试 , 利 用 冷 热 负 载 测 试噪 声 系 数 的 原 理 , 能 够 得 到 比 较 精 确 的 测 量 结 果 。 图 1 是 MAXIM 公司 TD-SCDMA 手 机 射频 单 元参考设计的 接 收 电路, 该 通道电压增益大于 100dB, 与基带单 元接 口为模拟 I/Q 信号, 我们需要测 量 该 通道的 噪 声 系 数 。采用 现有的 噪 声 测 试 仪 表是 HP8970B, 该 仪 表所能 测 量 的 最低 频 率为 10MHz, 而 TD-SCDMA 基带 I/Q 信号最高有用 频 率成份为 640KHz, 显然该 仪 表不能 满足我们的 测 量 需求。下面我们将介绍两 种 测 试 方 案, 并 讨 论 其 测 试 精 度 , 最后给出 实 际测 试 数 据以做对比 。 图 1:MAXIM 公司TD-SCDMA 手 机 射频 接 收 电路。 利 用 频 谱 仪 直接 测 试 利 用 频 谱 仪 直接 测 量 噪 声 系 数 的 仪 器连接 如图 2 所示, 其 中点 频 信号源 用 于整 个通道增益的 校准, 衰减器有两 个作用 , 一 是 起到 改善前端匹配的 作用 ; 二是 做通道增益校准使用 , 因接 收 机 增益往往很高, 大于100dB, 而一 些信号源 不能 输出 非常弱的 信号, 配合该 衰减器即能 完成该 功能 。 测 量 步骤一 :先利 用 信号源 产生一 个点 频 信号(一 般我们感兴趣的 是 接 收 机 小信号时的 噪 声 系 数 , 故此时点频 信号电平应接 近灵敏度 电平), 频 点 与本振信号错开一 点 , 这样在基带 I/Q 端口可以得 到 一 个点 频 信号,调节接 收 机 通道增益使 I/Q 端点 频 信号幅度 适中, 测 量 接 收 机 输入与输出 端的 点 频 信号大小可以求得 这时的通道增益, 记为 G。 测 量 步 骤 二 : 接 步 骤 一 , 关 闭 信 号 源 , 保 持 接 收 机 所 有 设 置 不 ...
