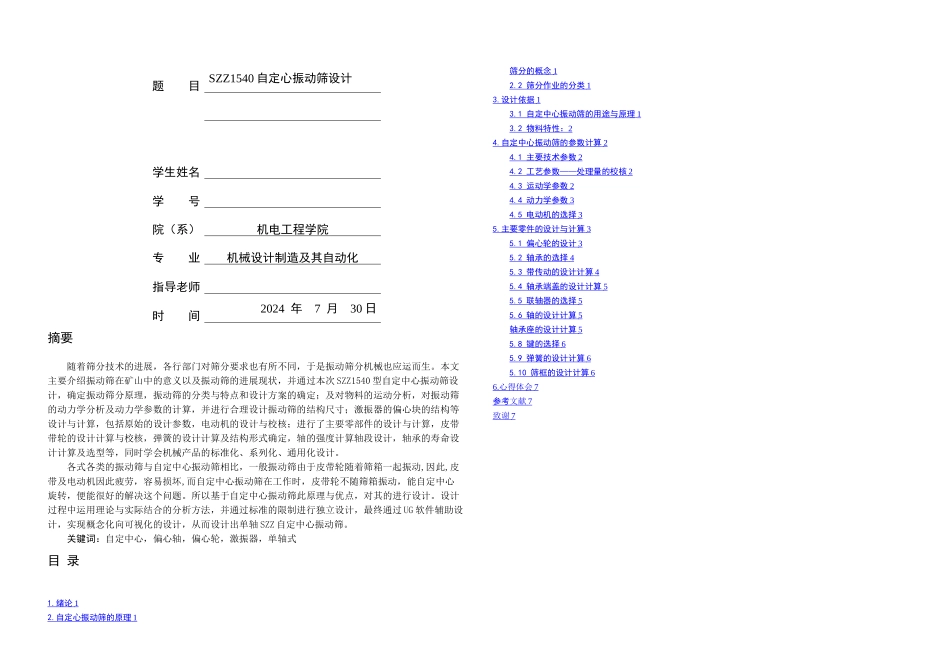

题 目 SZZ1540 自定心振动筛设计学生姓名 学 号院（系）机电工程学院专 业机械设计制造及其自动化指导老师时 间2024 年 7 月 30 日摘要随着筛分技术的进展，各行部门对筛分要求也有所不同，于是振动筛分机械也应运而生。本文主要介绍振动筛在矿山中的意义以及振动筛的进展现状，并通过本次 SZZ1540 型自定中心振动筛设计，确定振动筛分原理，振动筛的分类与特点和设计方案的确定；及对物料的运动分析，对振动筛的动力学分析及动力学参数的计算，并进行合理设计振动筛的结构尺寸；激振器的偏心块的结构等设计与计算，包括原始的设计参数，电动机的设计与校核；进行了主要零部件的设计与计算，皮带带轮的设计计算与校核，弹簧的设计计算及结构形式确定，轴的强度计算轴段设计，轴承的寿命设计计算及选型等，同时学会机械产品的标准化、系列化、通用化设计。各式各类的振动筛与自定中心振动筛相比，一般振动筛由于皮带轮随着筛箱一起振动,因此,皮带及电动机因此疲劳，容易损坏,而自定中心振动筛在工作时，皮带轮不随筛箱振动，能自定中心旋转，便能很好的解决这个问题。所以基于自定中心振动筛此原理与优点，对其的进行设计。设计过程中运用理论与实际结合的分析方法，并通过标准的限制进行独立设计，最终通过 UG 软件辅助设计，实现概念化向可视化的设计，从而设计出单轴 SZZ 自定中心振动筛。关键词：自定中心，偏心轴，偏心轮，激振器，单轴式目 录1. 绪论 1 2. 自定心振动筛的原理 1 筛分的概念 1 2.2 筛分作业的分类 1 3. 设计依据 1 3.1 自定中心振动筛的用途与原理 1 3.2 物料特性： 2 4. 自定中心振动筛的参数计算 2 4.1 主要技术参数 2 4.2 工艺参数——处理量的校核 2 4.3 运动学参数 2 4.4 动力学参数 3 4.5 电动机的选择 3 5. 主要零件的设计与计算 3 5.1 偏心轮的设计 3 5.2 轴承的选择 4 5.3 带传动的设计计算 4 5.4 轴承端盖的设计计算 5 5.5 联轴器的选择 5 5.6 轴的设计计算 5 轴承座的设计计算 5 5.8 键的选择 6 5.9 弹簧的设计计算 6 5.10 筛框的设计计算 6 6. 心得体会 7 参考 文献 7 致谢 7 精品文档---下载后可任意编辑如今，振动筛分机械已广泛应用于冶金、矿山、煤炭、化工、建筑、粮食等部门，可有效地对松散物料进行筛分、脱水、脱介等处理。与此同时，振动筛分机械也样式百出，综合来看，大致可分为圆振动筛（YA 型、...
