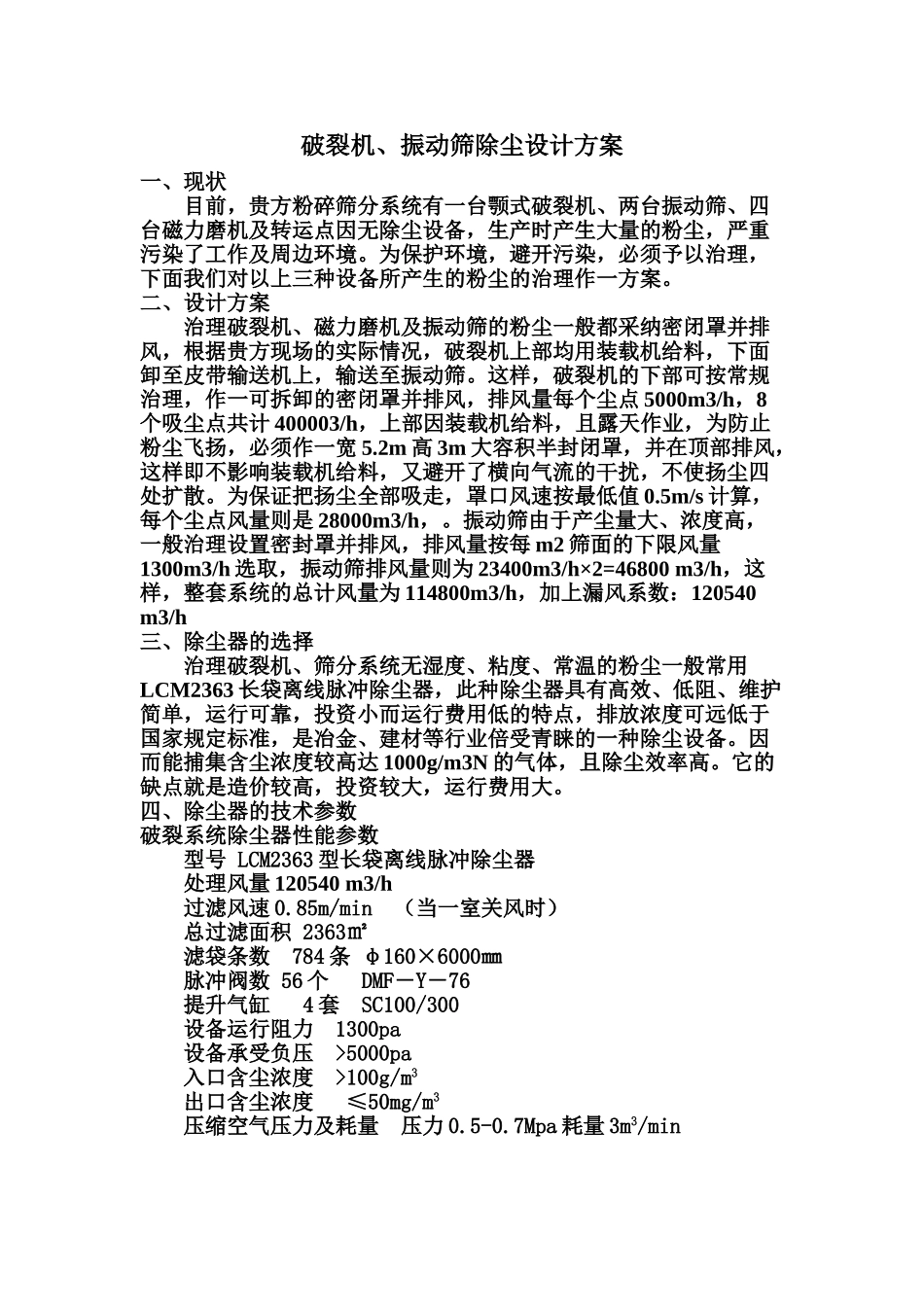

破裂机、振动筛除尘设计方案一、现状目前，贵方粉碎筛分系统有一台颚式破裂机、两台振动筛、四台磁力磨机及转运点因无除尘设备，生产时产生大量的粉尘，严重污染了工作及周边环境。为保护环境，避开污染，必须予以治理，下面我们对以上三种设备所产生的粉尘的治理作一方案。二、设计方案治理破裂机、磁力磨机及振动筛的粉尘一般都采纳密闭罩并排风，根据贵方现场的实际情况，破裂机上部均用装载机给料，下面卸至皮带输送机上，输送至振动筛。这样，破裂机的下部可按常规治理，作一可拆卸的密闭罩并排风，排风量每个尘点 5000m3/h，8个吸尘点共计 400003/h，上部因装载机给料，且露天作业，为防止粉尘飞扬，必须作一宽 5.2m 高 3m 大容积半封闭罩，并在顶部排风，这样即不影响装载机给料，又避开了横向气流的干扰，不使扬尘四处扩散。为保证把扬尘全部吸走，罩口风速按最低值 0.5m/s 计算，每个尘点风量则是 28000m3/h，。振动筛由于产尘量大、浓度高，一般治理设置密封罩并排风，排风量按每 m2 筛面的下限风量1300m3/h 选取，振动筛排风量则为 23400m3/h×2=46800 m3/h，这样，整套系统的总计风量为 114800m3/h，加上漏风系数：120540 m3/h三、除尘器的选择治理破裂机、筛分系统无湿度、粘度、常温的粉尘一般常用LCM2363 长袋离线脉冲除尘器，此种除尘器具有高效、低阻、维护简单，运行可靠，投资小而运行费用低的特点，排放浓度可远低于国家规定标准，是冶金、建材等行业倍受青睐的一种除尘设备。因而能捕集含尘浓度较高达 1000g/m3N 的气体，且除尘效率高。它的缺点就是造价较高，投资较大，运行费用大。四、除尘器的技术参数破裂系统除尘器性能参数 型号 LCM2363 型长袋离线脉冲除尘器 处理风量 120540 m3/h 过滤风速 0.85m/min （当一室关风时） 总过滤面积 2363㎡ 滤袋条数 784 条 φ160×6000㎜ 脉冲阀数 56 个 DMF－Y－76 提升气缸 4 套 SC100/300 设备运行阻力 1300pa 设备承受负压 >5000pa 入口含尘浓度 >100g/m3 出口含尘浓度 ≤50mg/m3 压缩空气压力及耗量 压力 0.5-0.7Mpa 耗量 3m3/min
