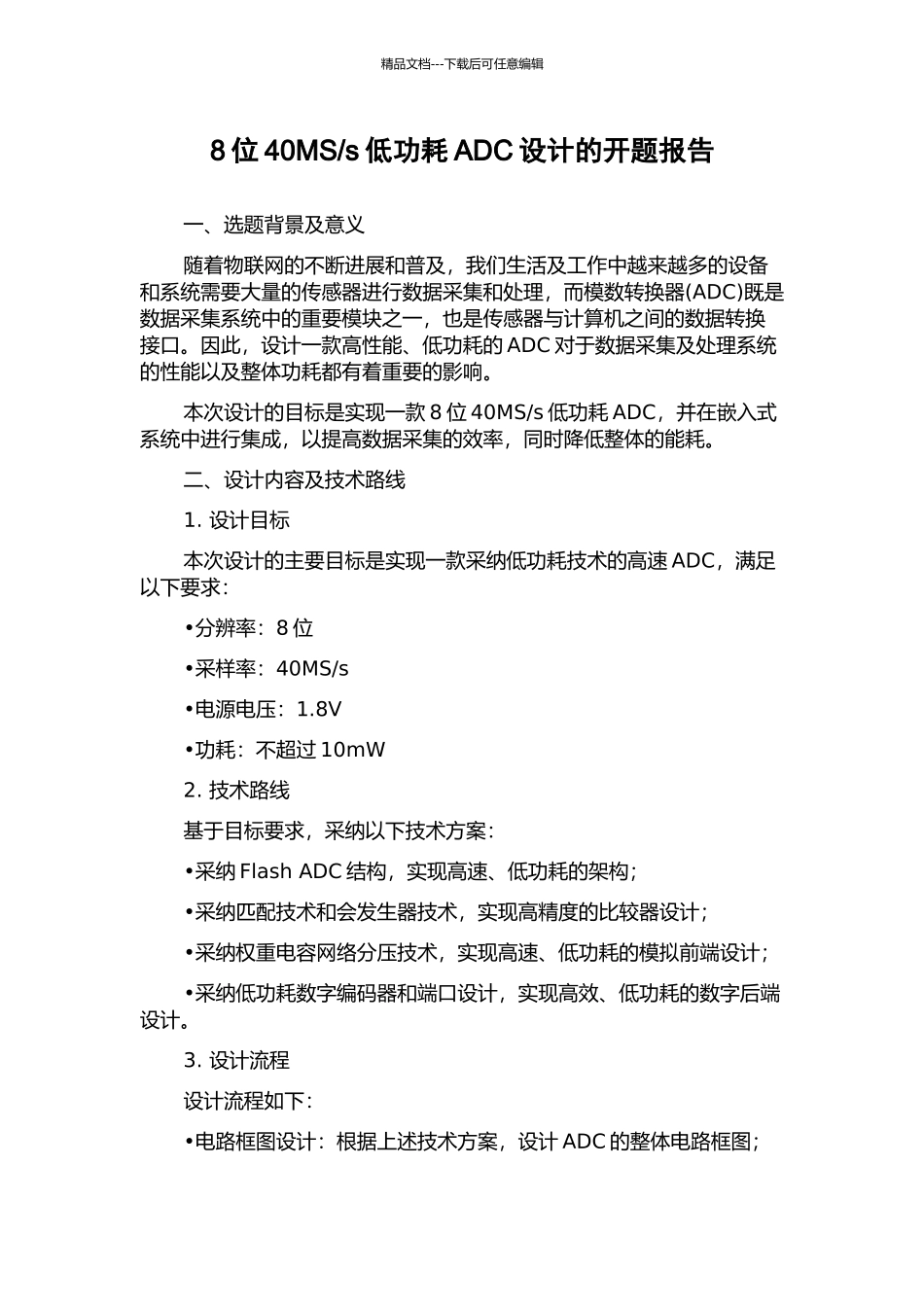

s低功耗ADC设计的开题报告_第1页
1/2

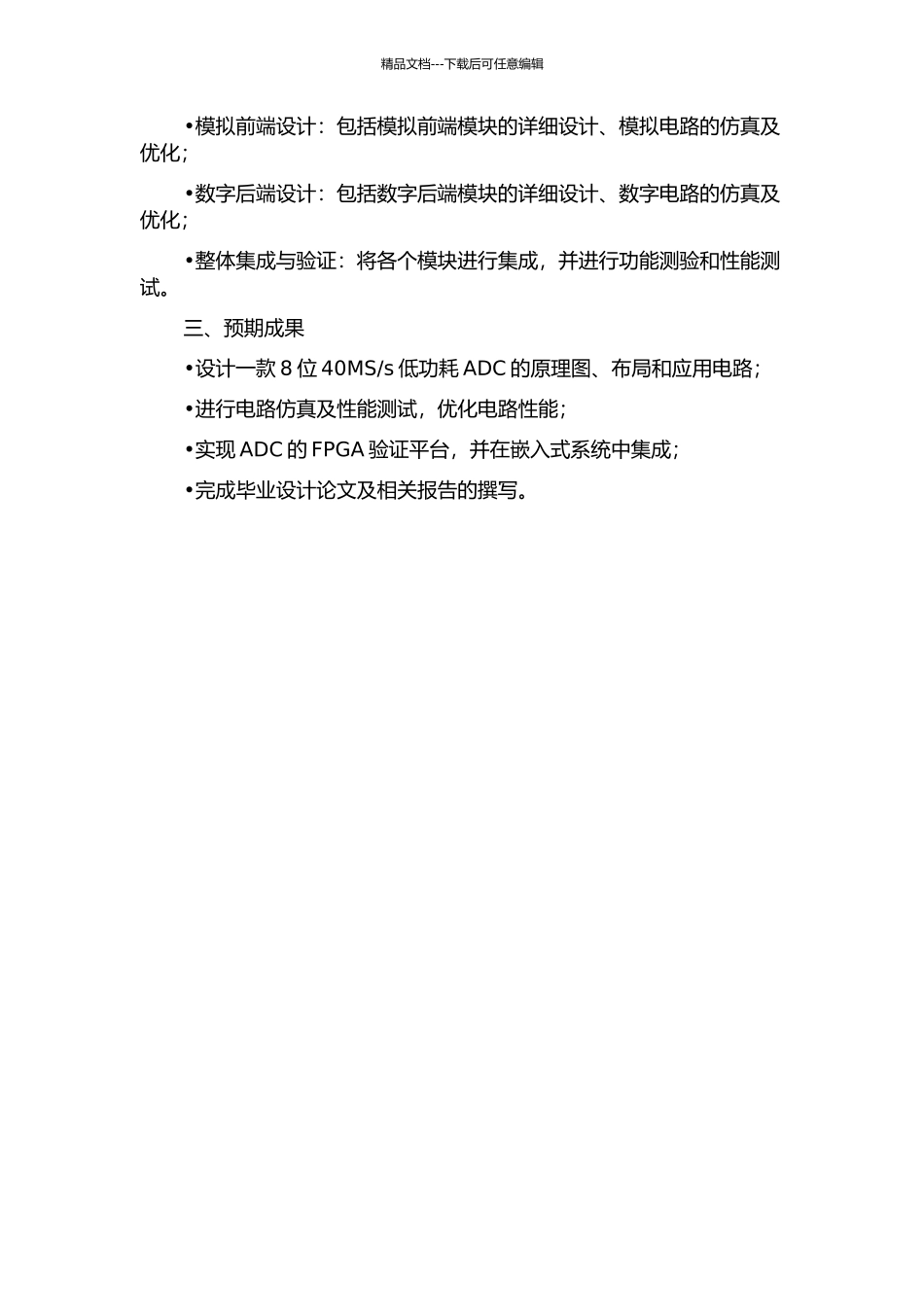

s低功耗ADC设计的开题报告_第2页
2/2
精品文档---下载后可任意编辑8 位 40MS/s 低功耗 ADC 设计的开题报告一、选题背景及意义随着物联网的不断进展和普及,我们生活及工作中越来越多的设备和系统需要大量的传感器进行数据采集和处理,而模数转换器(ADC)既是数据采集系统中的重要模块之一,也是传感器与计算机之间的数据转换接口。因此,设计一款高性能、低功耗的 ADC 对于数据采集及处理系统的性能以及整体功耗都有着重要的影响。本次设计的目标是实现一款 8 位 40MS/s 低功耗 ADC,并在嵌入式系统中进行集成,以提高数据采集的效率,同时降低整体的能耗。二、设计内容及技术路线1. 设计目标本次设计的主要目标是实现一款采纳低功耗技术的高速 ADC,满足以下要求:•分辨率:8 位•采样率:40MS/s•电源电压:1.8V•功耗:不超过 10mW2. 技术路线基于目标要求,采纳以下技术方案:•采纳 Flash ADC 结构,实现高速、低功耗的架构;•采纳匹配技术和会发生器技术,实现高精度的比较器设计;•采纳权重电容网络分压技术,实现高速、低功耗的模拟前端设计;•采纳低功耗数字编码器和端口设计,实现高效、低功耗的数字后端设计。3. 设计流程设计流程如下:•电路框图设计:根据上述技术方案,设计 ADC 的整体电路框图;精品文档---下载后可任意编辑•模拟前端设计:包括模拟前端模块的详细设计、模拟电路的仿真及优化;•数字后端设计:包括数字后端模块的详细设计、数字电路的仿真及优化;•整体集成与验证:将各个模块进行集成,并进行功能测验和性能测试。三、预期成果•设计一款 8 位 40MS/s 低功耗 ADC 的原理图、布局和应用电路;•进行电路仿真及性能测试,优化电路性能;•实现 ADC 的 FPGA 验证平台,并在嵌入式系统中集成;•完成毕业设计论文及相关报告的撰写。
