固定式CO2灭火系统基础知识讲解

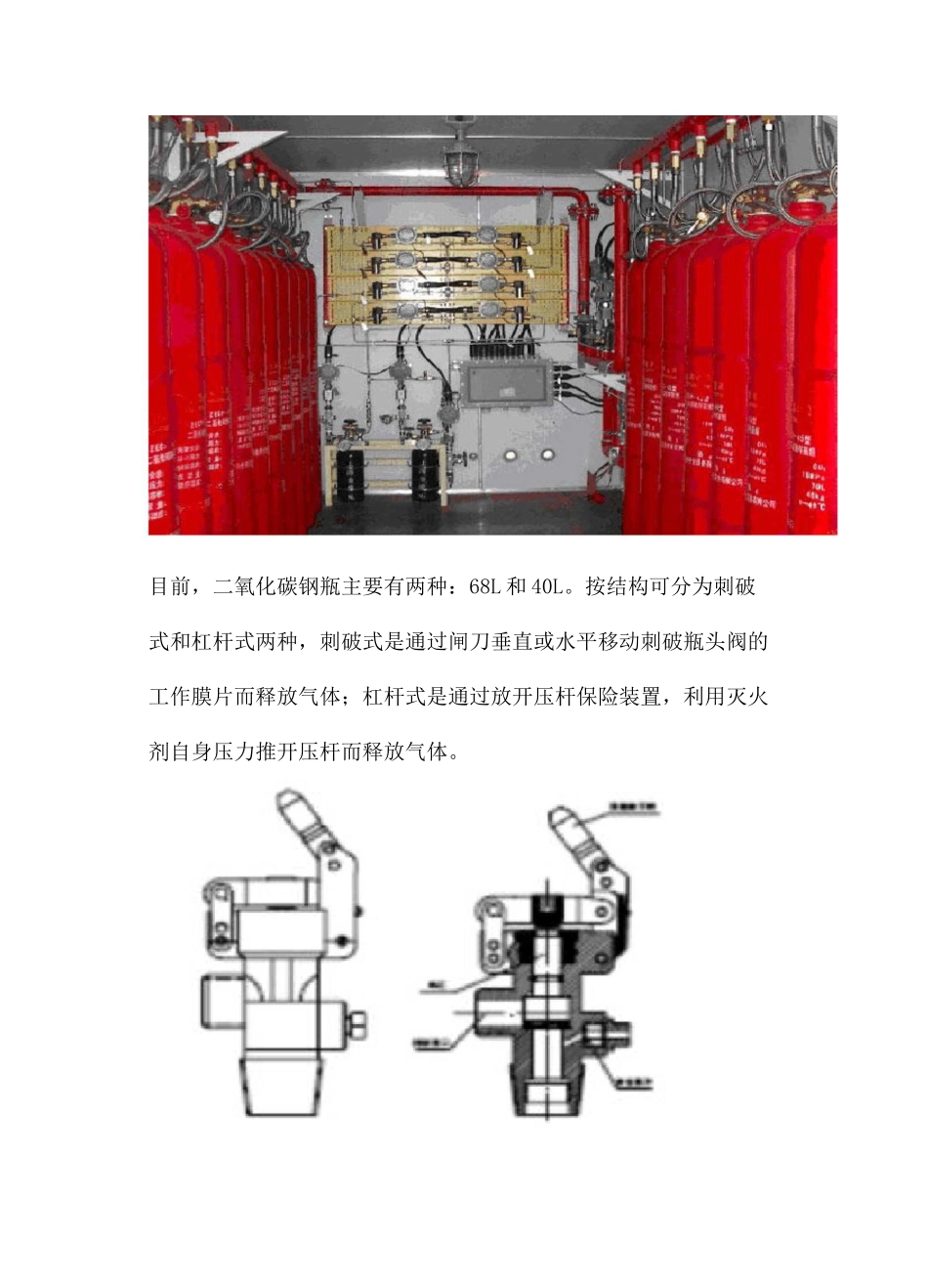

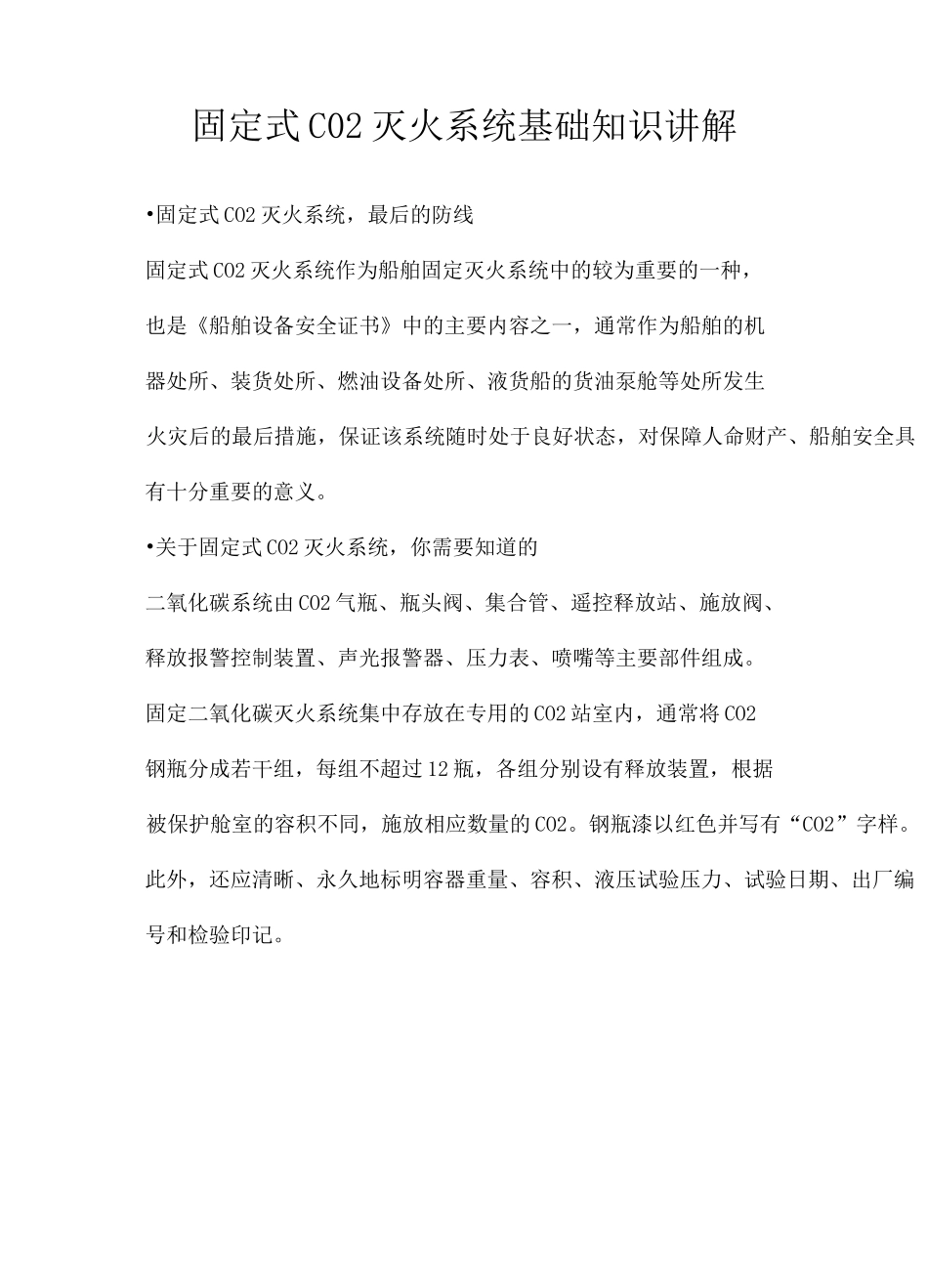

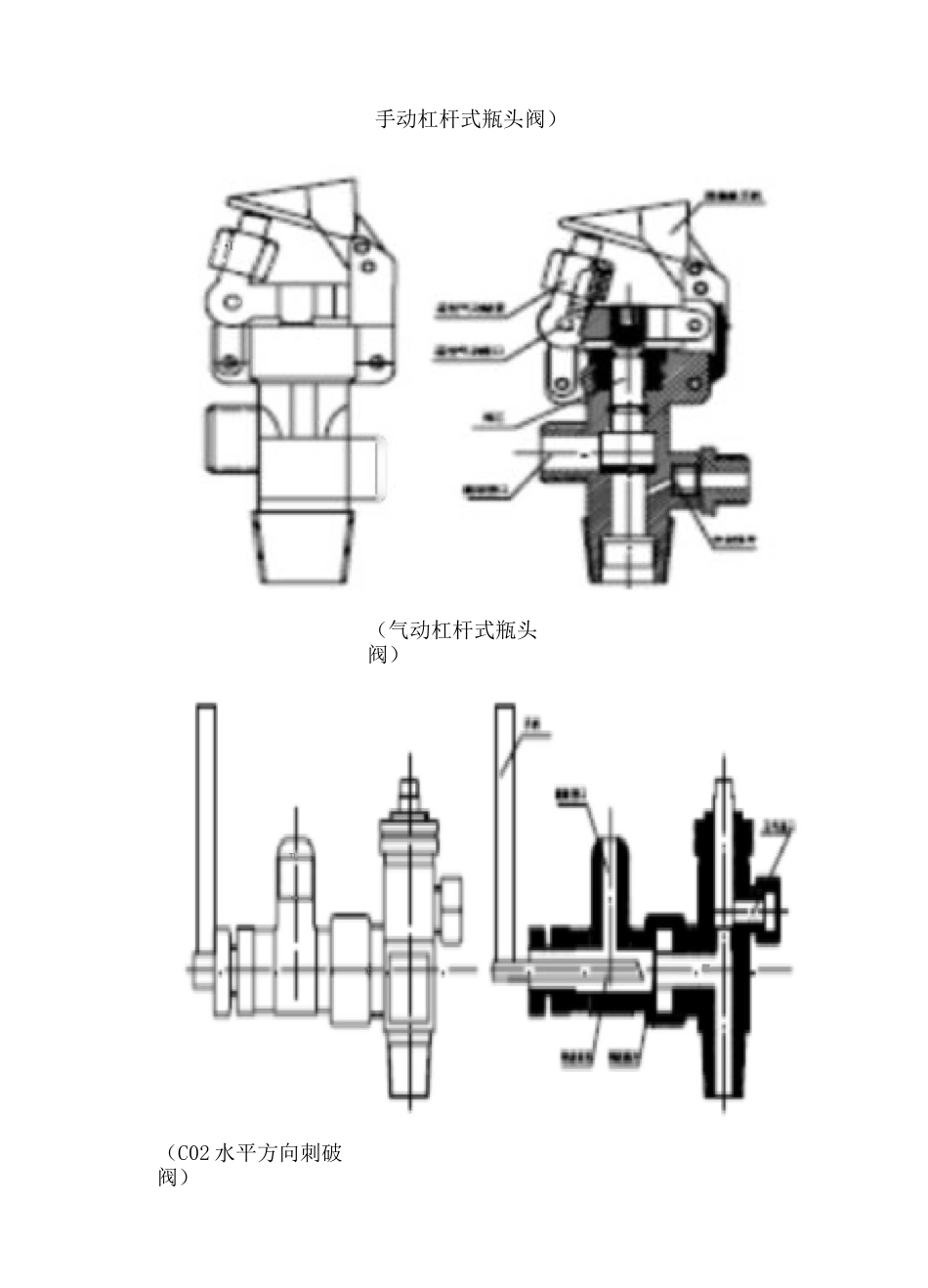

固定式 C02 灭火系统基础知识讲解•固定式 CO2 灭火系统，最后的防线固定式 CO2 灭火系统作为船舶固定灭火系统中的较为重要的一种，也是《船舶设备安全证书》中的主要内容之一，通常作为船舶的机器处所、装货处所、燃油设备处所、液货船的货油泵舱等处所发生火灾后的最后措施，保证该系统随时处于良好状态，对保障人命财产、船舶安全具有十分重要的意义。•关于固定式 CO2 灭火系统，你需要知道的二氧化碳系统由 CO2 气瓶、瓶头阀、集合管、遥控释放站、施放阀、释放报警控制装置、声光报警器、压力表、喷嘴等主要部件组成。固定二氧化碳灭火系统集中存放在专用的 CO2 站室内，通常将 CO2钢瓶分成若干组，每组不超过 12 瓶，各组分别设有释放装置，根据被保护舱室的容积不同，施放相应数量的 CO2。钢瓶漆以红色并写有“CO2”字样。此外，还应清晰、永久地标明容器重量、容积、液压试验压力、试验日期、出厂编号和检验印记。■目前，二氧化碳钢瓶主要有两种：68L 和 40L。按结构可分为刺破式和杠杆式两种，刺破式是通过闸刀垂直或水平移动刺破瓶头阀的工作膜片而释放气体；杠杆式是通过放开压杆保险装置，利用灭火剂自身压力推开压杆而释放气体。手动杠杆式瓶头阀）•I（气动杠杆式瓶头阀）■1b（C02 水平方向刺破阀）TI'■■（C02 垂直方向刺破阀）氧化碳系统报警施放装置通常是通过安装在二氧化碳间、遥控施放箱、拉索箱门分配阀上的行程开关的闭合来来实现报警功能。泵舱间气动声响报警是利用行程开关的闭合控制供气电磁阀来实现报警功能。（施放报警控制箱）<«at3fx»i至宣賊气 MgWM&M 施畑歳1】•：严托啊 . 枢澈怫 睚力情畴接理则辭 1!述知臧現弧巴几h.-PJ：T|「&&船泌择冏塞空宙舸蛊电曲筈也trhmr1[士列趟％i'减慄「■叮宜爭丁”刎“rr・・■■暂聖"覽N•z 丄™|-d)f-7s;阪力疳号困生器tri^a\~a-严认L12.Bl 止回粥」1 : 山 、 浜和磁湘心.z7/5.'遗斓|_1:OH（二氧化碳系统基本布置图）•国际公约及国内法规 1、根据《1974 年国际海上人命安全公约》及其修正案规定：（1）500GT 及以上的船舶上，设有燃油锅炉或燃油装置的 A 类机器处所；（2）设有内燃机的 A 类机器处所；（3）设有总输出功率不少于 375KW 的汽轮机或闭式蒸汽机的处所，无论其用于主推进或用于其他目的，如果该处所为周期性无人值班；（4）1000GT 及以上客船的装货处所（除载运危险货物外）；（5）2000GT 及以上货船的装货处所（...
