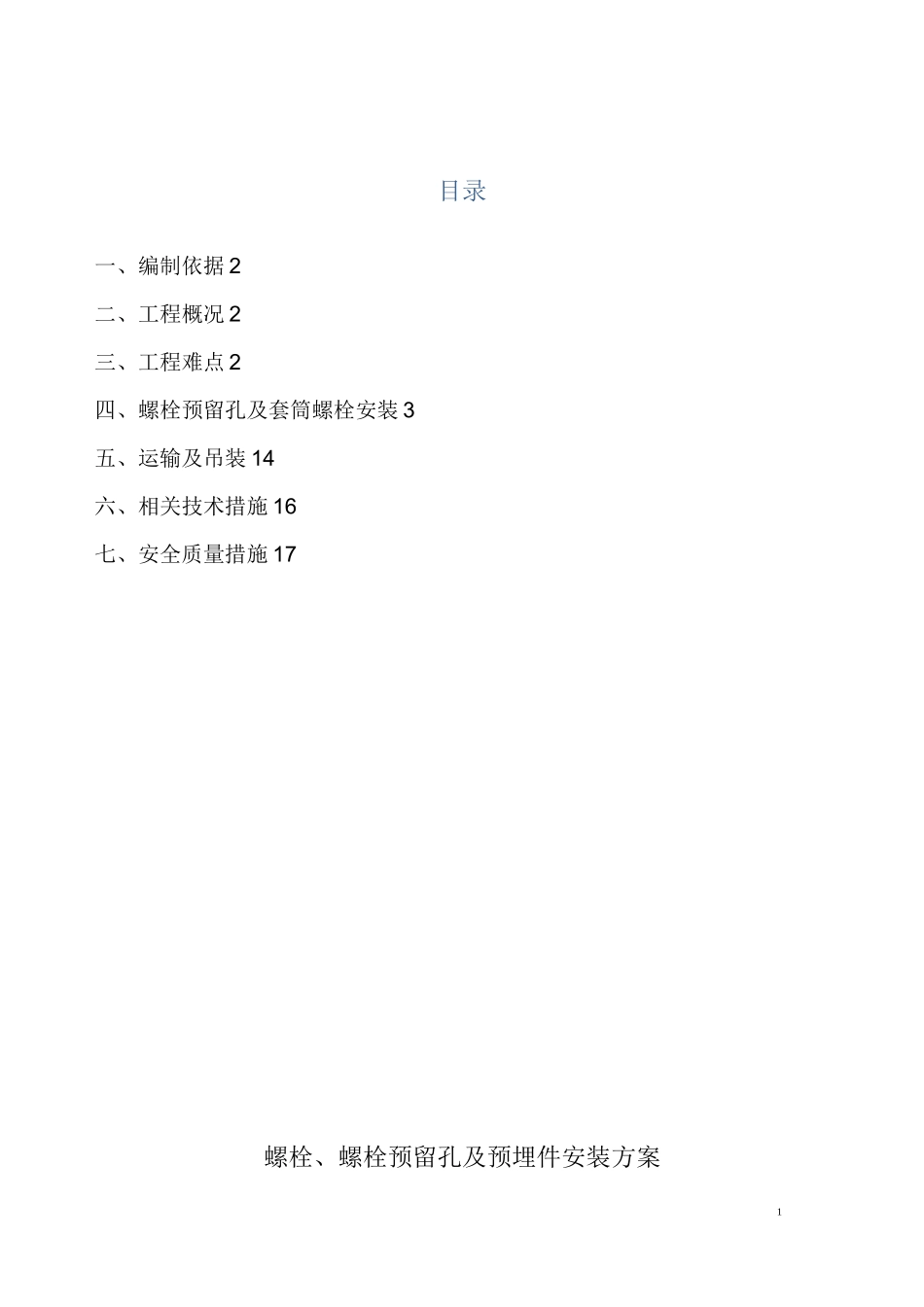

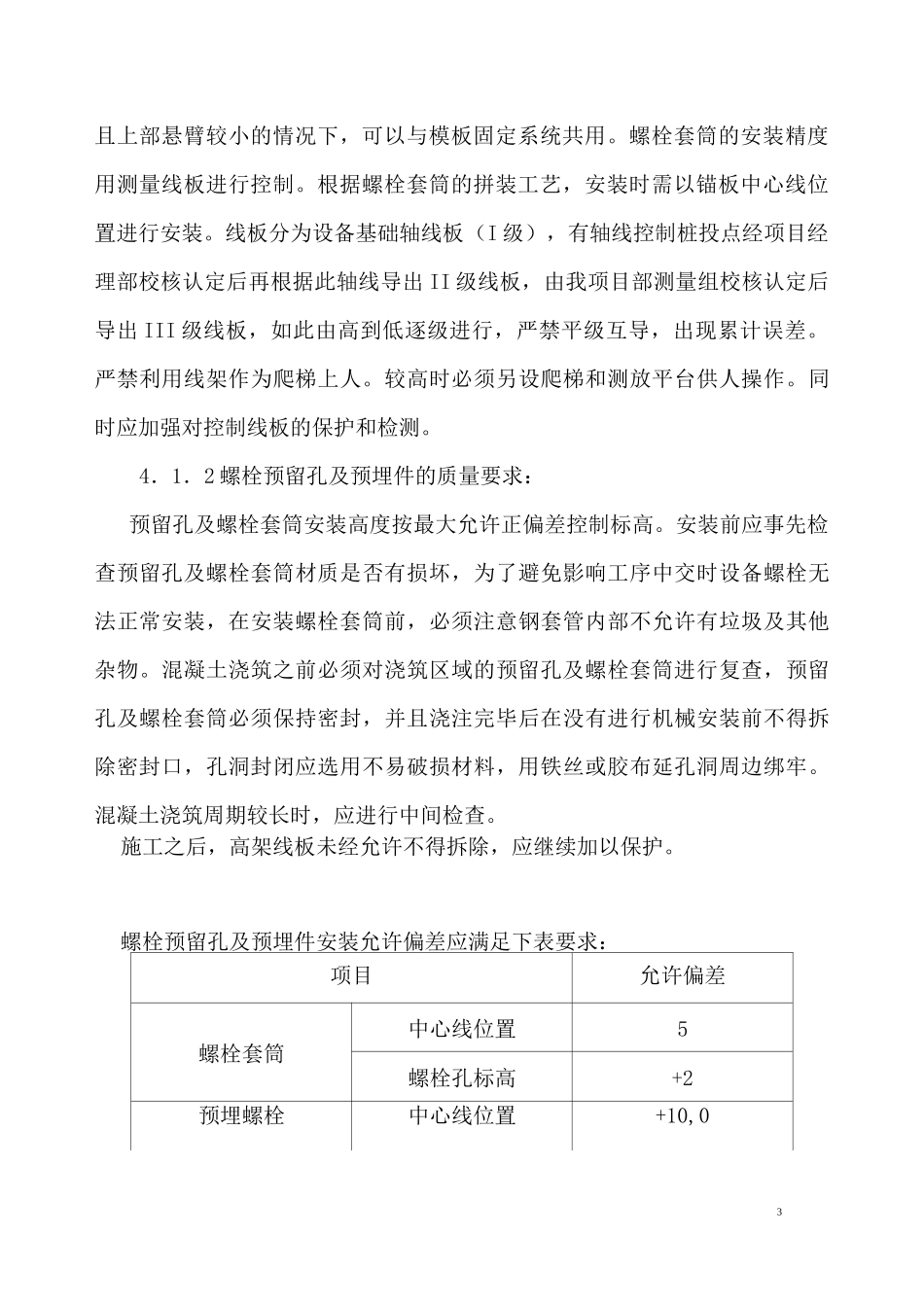

1目录一、编制依据 2二、工程概况 2三、工程难点 2四、螺栓预留孔及套筒螺栓安装 3五、运输及吊装 14六、相关技术措施 16七、安全质量措施 17螺栓、螺栓预留孔及预埋件安装方案2AB预埋件图集》04G36C工程测量规GB50026-D冶金建筑安装工程施工测量规YBJ212-E建筑工程施工质量验收统一标GB50300-F冶金建筑工程施工质量验收规YB4147-编制依据福建吴航不锈钢制品有限公司下发的连铸维修设备基础施工图工程概况本工程为福建吴航不锈钢制品有限公司产线调整就地改造项目连铸维修设备基础工程，由宝钢工程技术集团有限公司设计，本工程含扇形段内弧维修对中台基础、扇形段整体维修对中试验台基础、弯曲段维修对中台基础、结晶器维修对中试验台基础、扇形段内弧翻转台基础、振动装置维修台基础、中间包倾翻装置及作业平台基础。设备基础螺栓、螺栓预留孔及预埋铁件规格数量多，中间包倾翻装置及作业平台基础预埋为宽厚板埋件,单重达 17t 左右,部分安装在成 45°斜面上，埋件背面为 9 个 400*400*450 预留孔，直埋螺栓直径有 M48、M24 等规格，螺栓预留孔数量规格较多，埋深在 700mm 左右。三、工程难点中间包倾翻装置及作业平台基础预埋-200*2420*4300 宽厚板埋件，体积大，质量重，单块重量达到 17t 左右，并且在倾斜面上安装，安装工期紧，现场安装运输移动困难，须要用大型吊车才能吊到设计安装的位置。4．1 预留孔及螺栓套筒的安装及质量要求4．1．1 预留孔及螺栓套筒的安装要求：预留孔及螺栓套筒均用独立的固定架固定。安装时必须由测量人员配合放线定位安装，并且严格按照测量规范要求进行操作。在固定架贯穿施工缝3且上部悬臂较小的情况下，可以与模板固定系统共用。螺栓套筒的安装精度用测量线板进行控制。根据螺栓套筒的拼装工艺，安装时需以锚板中心线位置进行安装。线板分为设备基础轴线板（I 级），有轴线控制桩投点经项目经理部校核认定后再根据此轴线导出 II 级线板，由我项目部测量组校核认定后导出 III 级线板，如此由高到低逐级进行，严禁平级互导，出现累计误差。严禁利用线架作为爬梯上人。较高时必须另设爬梯和测放平台供人操作。同时应加强对控制线板的保护和检测。4．1．2 螺栓预留孔及预埋件的质量要求：预留孔及螺栓套筒安装高度按最大允许正偏差控制标高。安装前应事先检查预留孔及螺栓套筒材质是否有损坏，为了避免影响工序中交时设备螺栓无法正常安装，在安装螺栓套筒前，必须注意钢套管内部不允...
