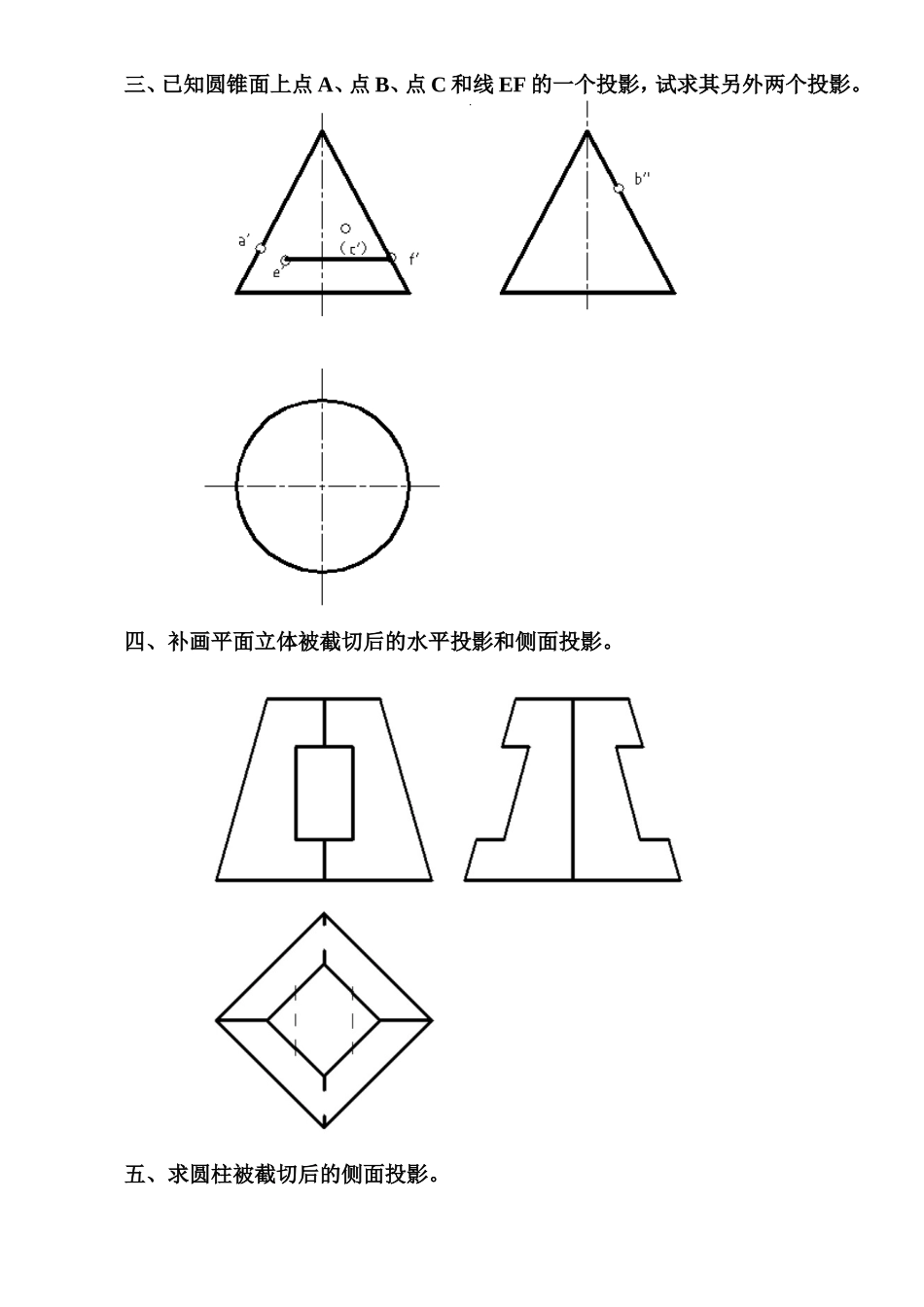

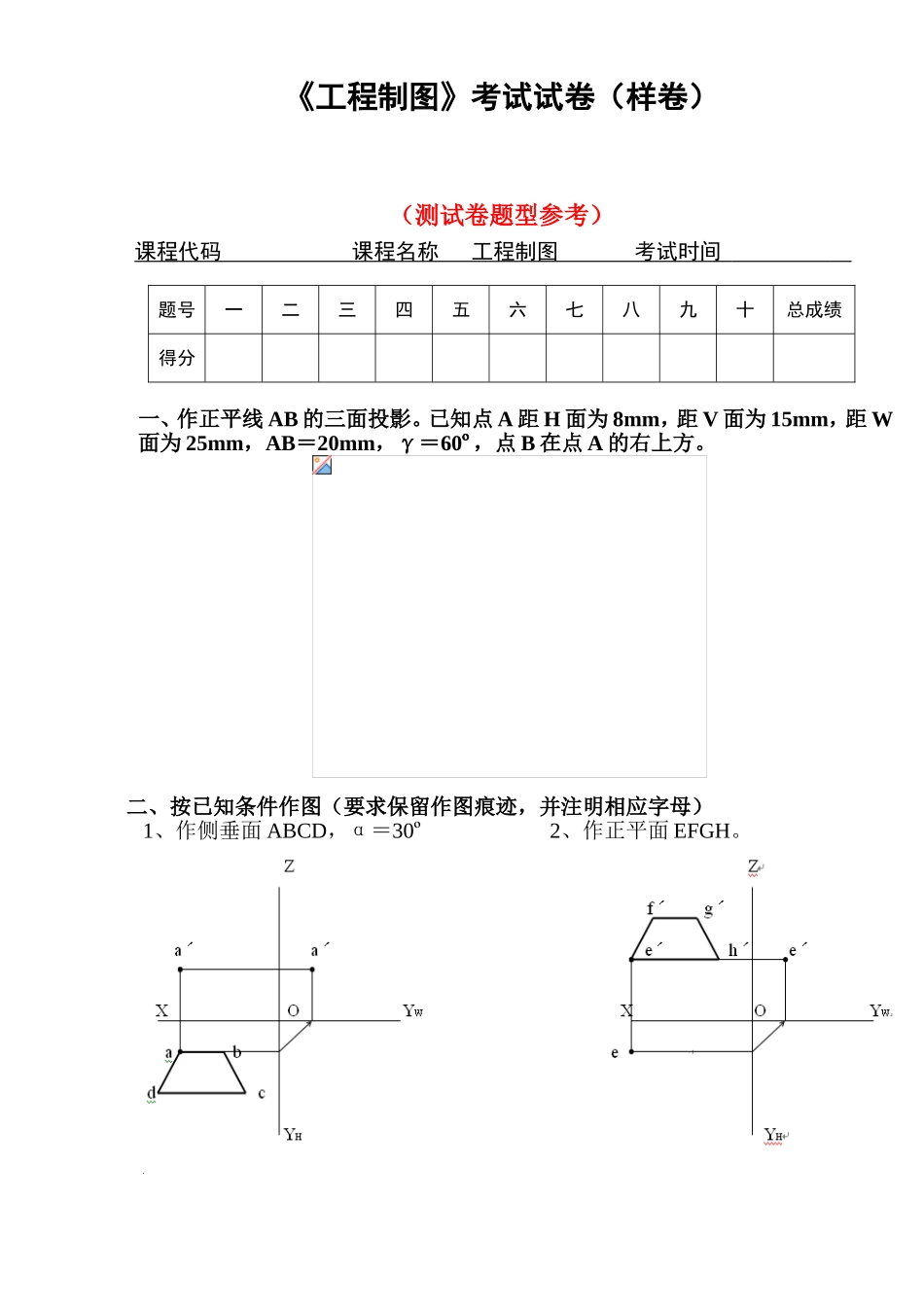

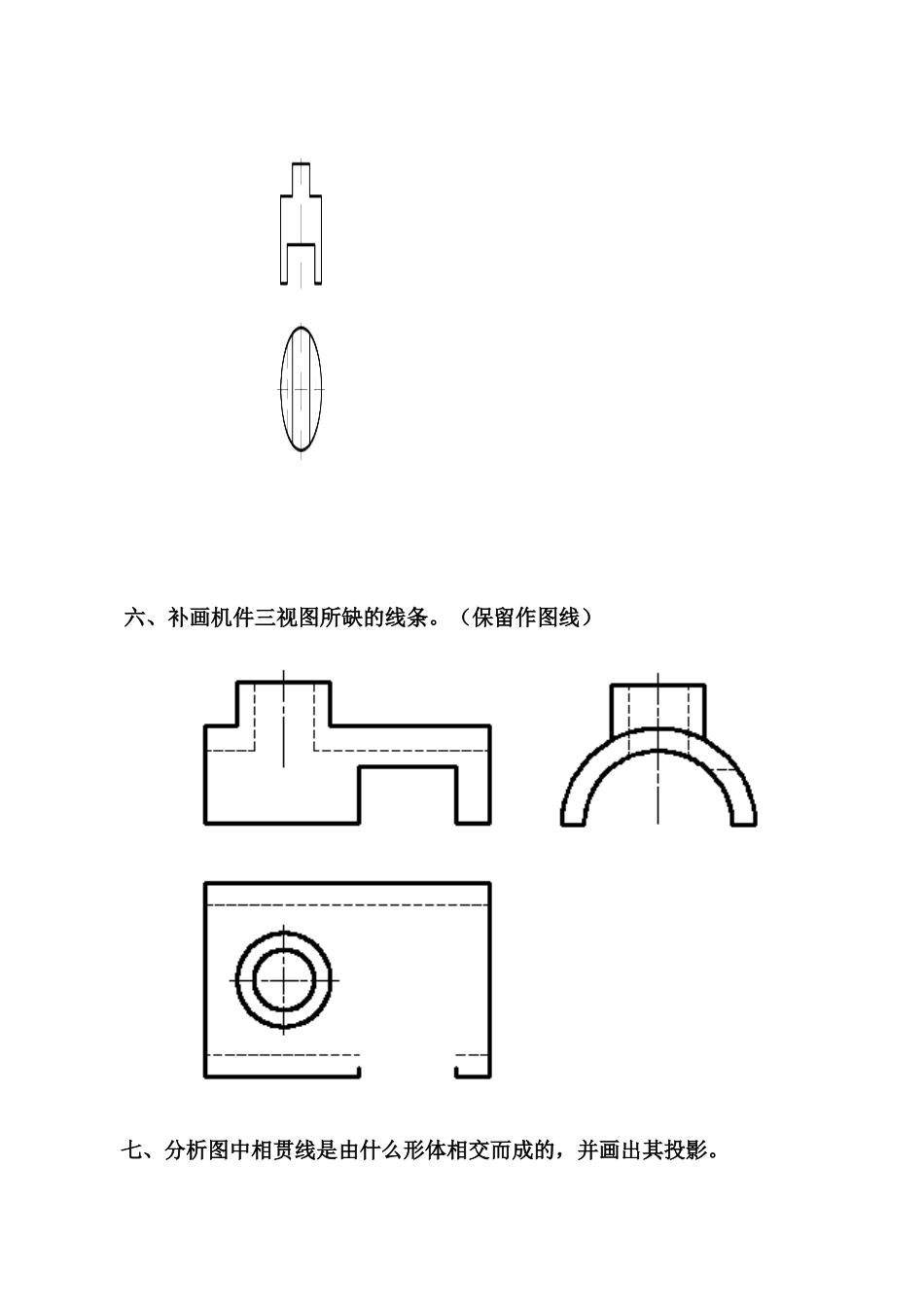

《工程制图》考试试卷（样卷）（测试卷题型参考）课程代码课程名称工程制图考试时间题号一二三四五六七八九十总成绩得分一、作正平线AB的三面投影。已知点A距H面为8mm，距V面为15mm，距W面为25mm，AB＝20mm，γ＝60º，点B在点A的右上方。二、按已知条件作图（要求保留作图痕迹，并注明相应字母）1、作侧垂面ABCD，α＝30º2、作正平面EFGH。三、已知圆锥面上点A、点B、点C和线EF的一个投影，试求其另外两个投影。四、补画平面立体被截切后的水平投影和侧面投影。五、求圆柱被截切后的侧面投影。六、补画机件三视图所缺的线条。（保留作图线）七、分析图中相贯线是由什么形体相交而成的，并画出其投影。八、由已知立体的两个视图，补画第三视图。九、看懂组合体视图，补画出左视图。十、在指定位置，将主视图改为全剖视图。
