光纤激光打标机培训资料全

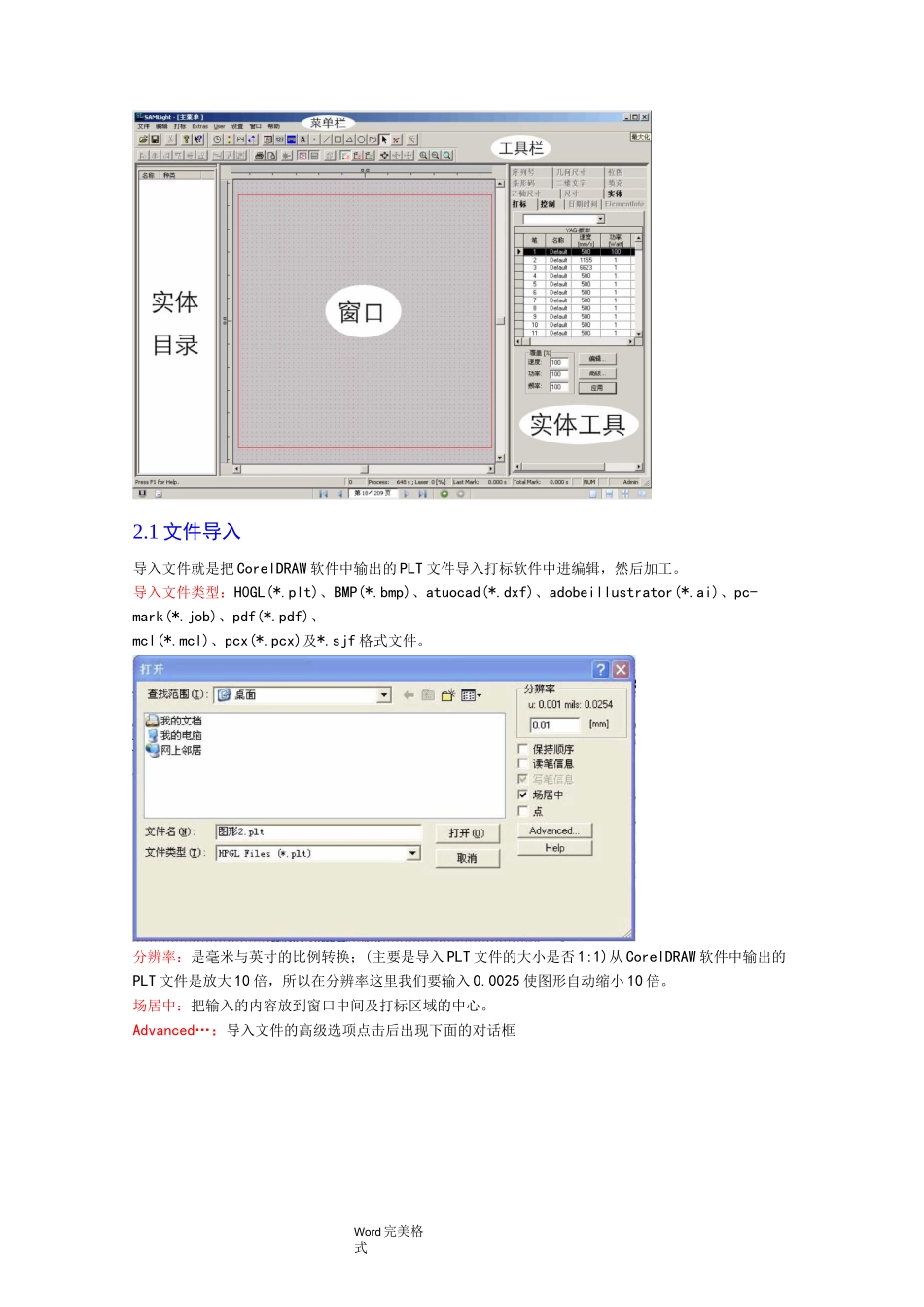

Word 完美格式激光打标机培训资料硬件部分1.1 外观1.2 硬件组成①光路部分：激光器，振镜；②电路部分：主控箱，振镜电源，红光电源，电脑;1.3 开机顺序① 总电源；② 电脑开关；③ 激光电源开关;④ 振镜电源开关;⑤ 红光电源开关。1.4 关机顺序①激光电源开关；②振镜电源开关；③红光电源开关；④关闭电脑；⑤总电源。二、软件部分(SAMlight)2.1 界面Word 完美格式2.1 文件导入导入文件就是把 CorelDRAW 软件中输出的 PLT 文件导入打标软件中进编辑，然后加工。导入文件类型：H0GL(*.plt)、BMP(*.bmp)、atuocad(*.dxf)、adobeillustrator(*.ai)、pc-mark(*.job)、pdf(*.pdf)、mcl(*.mcl)、pcx(*.pcx)及*.sjf 格式文件。分辨率：是毫米与英寸的比例转换；(主要是导入 PLT 文件的大小是否 1:1)从 CorelDRAW 软件中输出的PLT 文件是放大 10 倍，所以在分辨率这里我们要输入 0.0025 使图形自动缩小 10 倍。场居中：把输入的内容放到窗口中间及打标区域的中心。Advanced…：导入文件的高级选项点击后出现下面的对话框Word 完美格式ImporttopenGroups:让图形按颜色自动分层。CloseOpenPolyLines:让图形自动解散成一个一个的小单元。OptimizePolyLinesandLineArrays:优化填充，提高打标速度。*三个选项主要针对 PLT 文件，可以解散 PLT 文件的图形，三个选项全选，导入的图形，可以在编辑菜单中解散群组。把图形分解;如果不选，导入的图形就不能解散群组2.2 保存文件保存正在编辑的工作为*.sjf 文件。如果是以前没有保存过的文件，操作方法类似“保存到”保存到:打开保存对话框，保存正在编辑的工作为一个新的*.sjf 文件。在此过程中可以给文件命名实体：是要保存的内容。覆盖实体：覆盖以前的实体内容。材料：选中此选项可以保存此文件的打标参数。☆2.3 打标参数定义每个图形打标时都需要一支笔（一组打标参数）就是图层。默认情况下是第一支笔。为了区分不同的图层，用户可以给不同的图层定义不同的颜色。Word 完美格式速度:功率:IPG-版本笔名称速度[mm/s]功率[Watt]频率[kHz]-►1Default500120i2Default21911203Default66231204Default5001205Default5001206Default5001201Default5001208Default5001209Default50012010Default50012011Default500120||卜笔：显示图层的编号名称：图层的名字速度：打标速度，单位：mm/s（毫米每秒）功率：激光器出光功率，单位：Watt（瓦特）频率：激光频率，单位：kHz（千...
