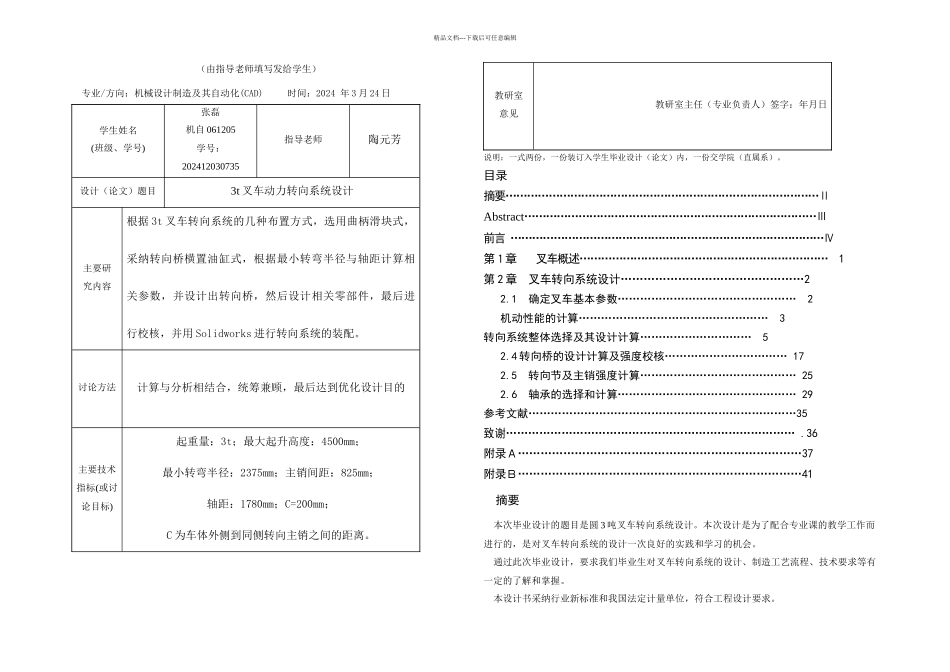

精品文档---下载后可任意编辑(由指导老师填写发给学生)专业/方向:机械设计制造及其自动化(CAD) 时间:2024 年 3 月 24 日学生姓名(班级、学号)张磊机自 061205学号:202412030735指导老师陶元芳设计(论文)题目3t 叉车动力转向系统设计主要研究内容根据 3t 叉车转向系统的几种布置方式,选用曲柄滑块式,采纳转向桥横置油缸式,根据最小转弯半径与轴距计算相关参数,并设计出转向桥,然后设计相关零部件,最后进行校核,并用 Solidworks 进行转向系统的装配。讨论方法计算与分析相结合,统筹兼顾,最后达到优化设计目的主要技术指标(或讨论目标)起重量:3t;最大起升高度:4500mm;最小转弯半径:2375mm;主销间距:825mm;轴距:1780mm;C=200mm;C 为车体外侧到同侧转向主销之间的距离。教研室意见教研室主任(专业负责人)签字:年月日说明:一式两份,一份装订入学生毕业设计(论文)内,一份交学院(直属系)。目录摘要……………………………………………………………………………ⅡAbstract………………………………………………………………………Ⅲ前言 ……………………………………………………………………………Ⅳ第1章 叉车概述…………………………………………………………… 1 第 2 章 叉车转向系统设计…………………………………………22.1 确定叉车基本参数………………………………………… 2机动性能的计算…………………………………………… 3转向系统整体选择及其设计计算………………………… 52.4 转向桥的设计计算及强度校核…………………………… 172.5 转向节及主销强度计算…………………………………… 252.6 轴承的选择和计算………………………………………… 29参考文献………………………………………………………………35致谢…………………………………………………………………… .36附录A…………………………………………………………………37附录B…………………………………………………………………41摘要本次毕业设计的题目是圆 3 吨叉车转向系统设计。本次设计是为了配合专业课的教学工作而进行的,是对叉车转向系统的设计一次良好的实践和学习的机会。通过此次毕业设计,要求我们毕业生对叉车转向系统的设计、制造工艺流程、技术要求等有一定的了解和掌握。本设计书采纳行业新标准和我国法定计量单位,符合工程设计要求。精品文档---下载后可任意编辑本...
