UC反激式开关电源

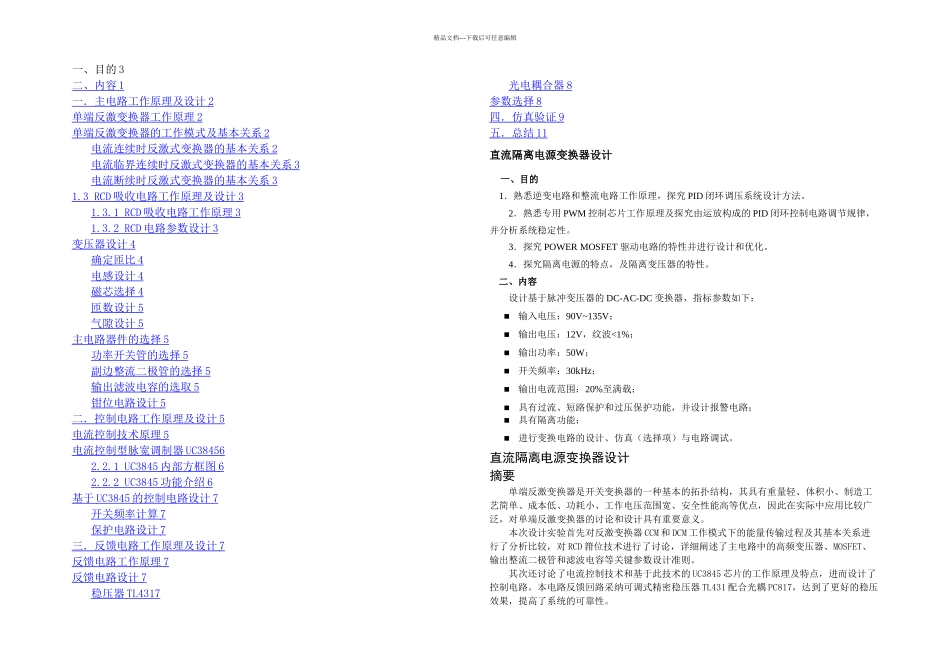

UC反激式开关电源_第1页
1/11

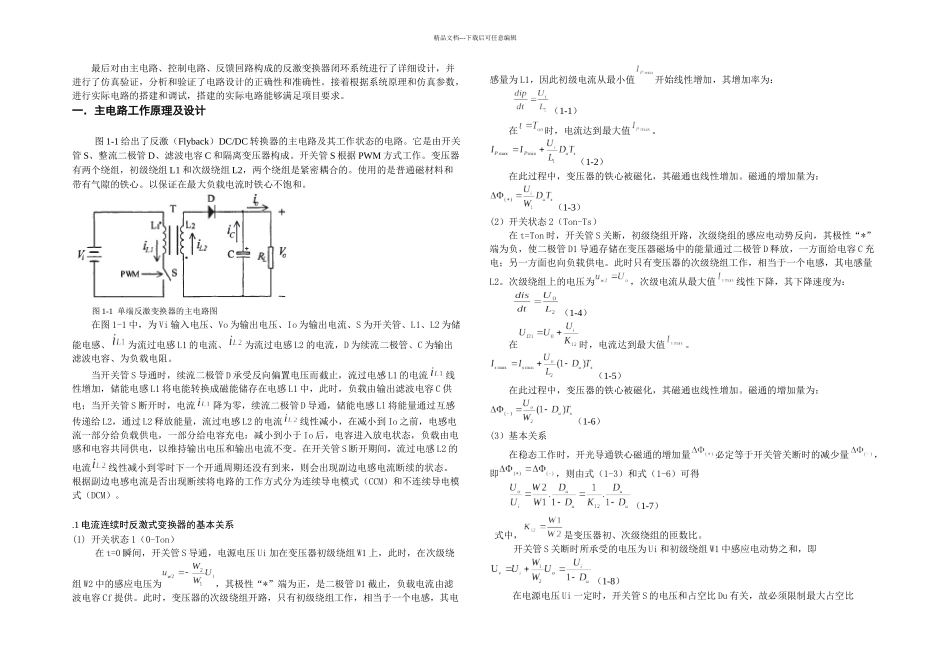

UC反激式开关电源_第2页
2/11

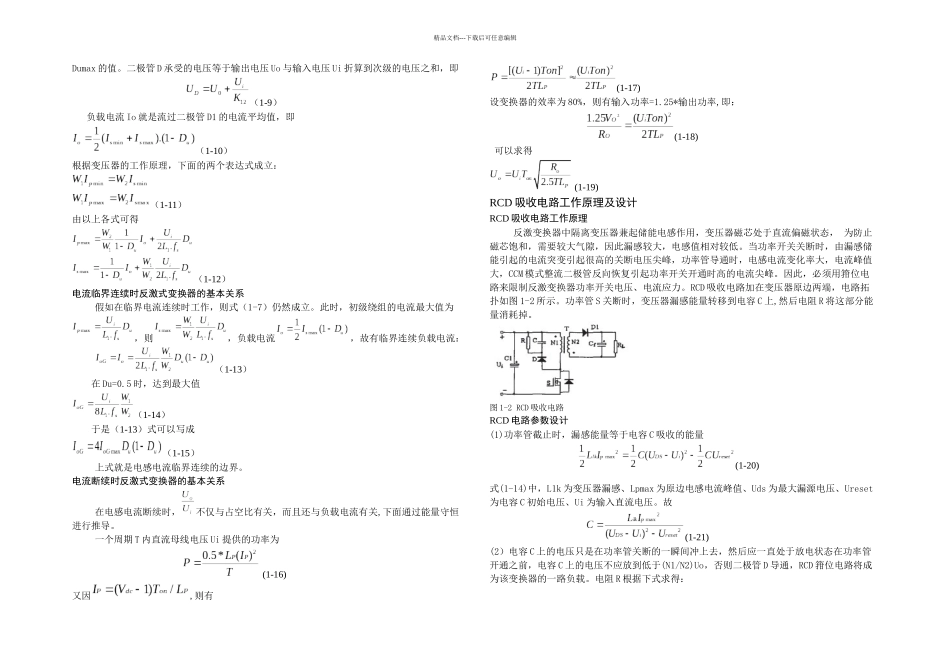

UC反激式开关电源_第3页
3/11
精品文档---下载后可任意编辑一、目的 3二、内容 1 一.主电路工作原理及设计 2 单端反激变换器工作原理 2 单端反激变换器的工作模式及基本关系 2 电流连续时反激式变换器的基本关系 2 电流临界连续时反激式变换器的基本关系 3 电流断续时反激式变换器的基本关系 3 1.3 RCD 吸收电路工作原理及设计 3 1.3.1 RCD 吸收电路工作原理 3 1.3.2 RCD 电路参数设计 3 变压器设计 4 确定匝比 4 电感设计 4 磁芯选择 4 匝数设计 5 气隙设计 5 主电路器件的选择 5 功率开关管的选择 5 副边整流二极管的选择 5 输出滤波电容的选取 5 钳位电路设计 5 二.控制电路工作原理及设计 5 电流控制技术原理 5 电流控制型脉宽调制器 UC3845 6 2.2.1 UC3845 内部方框图 6 2.2.2 UC3845 功能介绍 6 基于 UC3845 的控制电路设计 7 开关频率计算 7 保护电路设计 7 三.反馈电路工作原理及设计 7 反馈电路工作原理 7 反馈电路设计 7 稳压器 TL431 7 光电耦合器 8 参数选择 8 四.仿真验证 9 五.总结 11 直流隔离电源变换器设计一、目的 1.熟悉逆变电路和整流电路工作原理,探究 PID 闭环调压系统设计方法。2.熟悉专用 PWM 控制芯片工作原理及探究由运放构成的 PID 闭环控制电路调节规律,并分析系统稳定性。3.探究 POWER MOSFET 驱动电路的特性并进行设计和优化。4.探究隔离电源的特点,及隔离变压器的特性。二、内容设计基于脉冲变压器的 DC-AC-DC 变换器,指标参数如下:输入电压:90V~135V;输出电压:12V,纹波<1%;输出功率:50W;开关频率:30kHz;输出电流范围:20%至满载;具有过流、短路保护和过压保护功能,并设计报警电路;具有隔离功能;进行变换电路的设计、仿真(选择项)与电路调试。直流隔离电源变换器设计摘要单端反激变换器是开关变换器的一种基本的拓扑结构,其具有重量轻、体积小、制造工艺简单、成本低、功耗小、工作电压范围宽、安全性能高等优点,因此在实际中应用比较广泛,对单端反激变换器的讨论和设计具有重要意义。本次设计实验首先对反激变换器 CCM 和 DCM 工作模式下的能量传输过程及其基本关系进行了分析比较,对 RCD 箝位技术进行了讨论,详细阐述了主电路中的高频变压器、MOSFET、输出整流二极管和滤波电容等关键参数设计准则。其次还讨论了电流控制技术和基于此技术的 UC3845 芯片的工作原理及特点,...
